EAN

3250613340599

Marke

Hager

VPE

1 Stück

Leistungsschalter Baugröße h250 4polig 50kA 125A elektronischer Einstell. LSI HNC126H

Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler

Zubehör
Technische Merkmale
Downloads

Datenblatt

Vervollständigen Sie Ihr System

Arbeitsstromauslöser 4 Produkte verfügbar
Hilfsschalterblock 3 Produkte verfügbar

Technische Merkmale

Nennstrom

125 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

50 kA
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2

85 kA

Polanzahl

4

Frequenz

50 - 60 Hz

Stoßspannungsfestigkeit Uimp

8000 V
Isolationsspannung Ui

800 V

Auslöseeinheit

LSI

Auslösezeit magnetischer Auslöser

100 - 200 ms

Gesamtverlustleistung unter Nennstrom

18,30 W

Gerätelebensdauer, elektrische Schaltspiele

1000
Gerätelebensdauer, mechanische Schaltspiele

4000

IP-Klasse (Ingress Protection)

IP4X

Betriebstemperatur

-25 - 70 °C

Anschlussquerschnitt bei flexiblem Leiter

35 - 150 mm²
Anschlussquerschnitt bei starrem Leiter

35 - 185 mm²
Anschluss-/Steckertyp

Anschluss mit Kabelschuh

Nominales Drehmoment

12 - 12 Nm
Einbau-/Anschlussort

Vorne

Einstllbereich thermischer Auslöser xIn

0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers

0 - 0 A

Downloads

Produktbild

Produktbild HNC126H

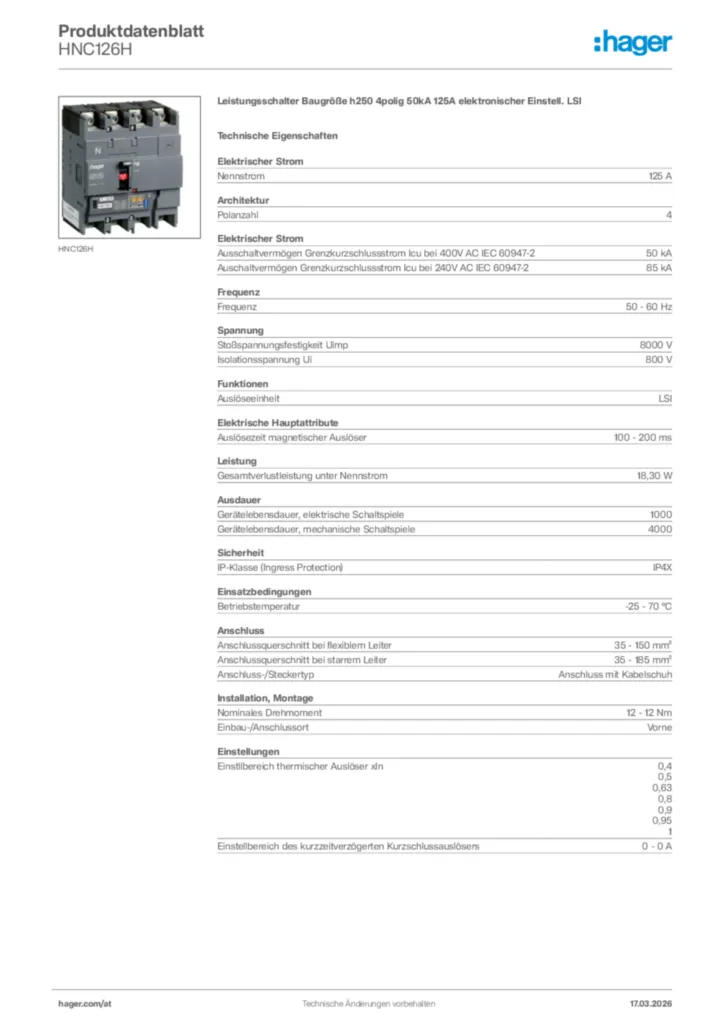

Product datasheet
