catalog.pageproduct.product.info.ean

3250613349615

catalog.pageproduct.product.info.brand

Hager

catalog.pageproduct.product.info.packqty

1 catalog.pageproduct.product_base_unit_piece.span

Leistungsschalter Baugröße h630 3polig 70kA 630A LSI HED630H

Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler

catalog.pageproduct.productbar_accessories.link
catalog.pageproduct.tab_additional_title.link
catalog.pageproduct.title_documents.h2

product.page.accessories.title

Vorhängeschlosssperre für Sschalter 1 product.page.accessories.products-available
Arbeitsstromauslöser 4 product.page.accessories.products-available
Hilfsschalterblock 3 product.page.accessories.products-available
Verbindungsfunktionen 2 product.page.accessories.products-available

catalog.pageproduct.tab_additional_title.link

Bemessungsstrom IN

630 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2

100 kA
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2

100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2

70 kA
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2)

60 kA
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2)

9 kA

Polanzahl

3
Steuer-/Bedienelement

Knebel
Gerätebauform

Festeinbau

Anzahl Module

8

Ansprechzeit beim Öffnen

10 ms

Einstellbereich magnetischer Auslöser xIN

2,5, 5, 8
Einstellbereich der magnetischen Auslöser

3500 A, 4410 A, 5600 A, 6300 A, 6300 A, 6300 A, 6300 A, 6300 A
Einstellbereich thermischer Auslöser xIN

0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers

0 - 0 A

Frequenz

50 - 60 Hz

Nominales Drehmoment

22 - 22 Nm
Einbau-/Anschlussort

Vorne

Stoßspannungsfestigkeit Uimp

8000 V
Isolationsspannung Ui

800 V
Bemessungsbetriebsspannung Ue

220 - 690 V

Auslöseeinheit

LSI

Auslösezeit magnetischer Auslöser

100 - 200 ms

Leistungsabgabe bei IN

120 W
Verlustleistung pro Pol

40 W

Gerätelebensdauer, elektrische Schaltspiele

1000
Gerätelebensdauer, mechanische Schaltspiele

4000

Anzahl der Hilfskontakte als Wechsler

0
Anzahl der Hilfskontakte als Schließer

0
Anzahl der Hilfskontakte als Öffner

0

IP-Klasse (Ingress Protection)

IP4X

Betriebstemperatur

-25 - 70 °C

Anschlussquerschnitt bei flexiblem Leiter

35 - 240 mm²
Anschlussquerschnitt bei starrem Leiter

35 - 240 mm²
Anschluss-/Steckertyp

Anschluss mit Kabelschuh

Motorantrieb integriert

catalog.pageproduct.attribute_boolean.no

Geeignet für DIN Schiene

catalog.pageproduct.attribute_boolean.no

Einspeisestelle

Bidirektional

catalog.pageproduct.title_asset.h2

Produktbild

catalog.pageproduct.title_product_image.div HED630H

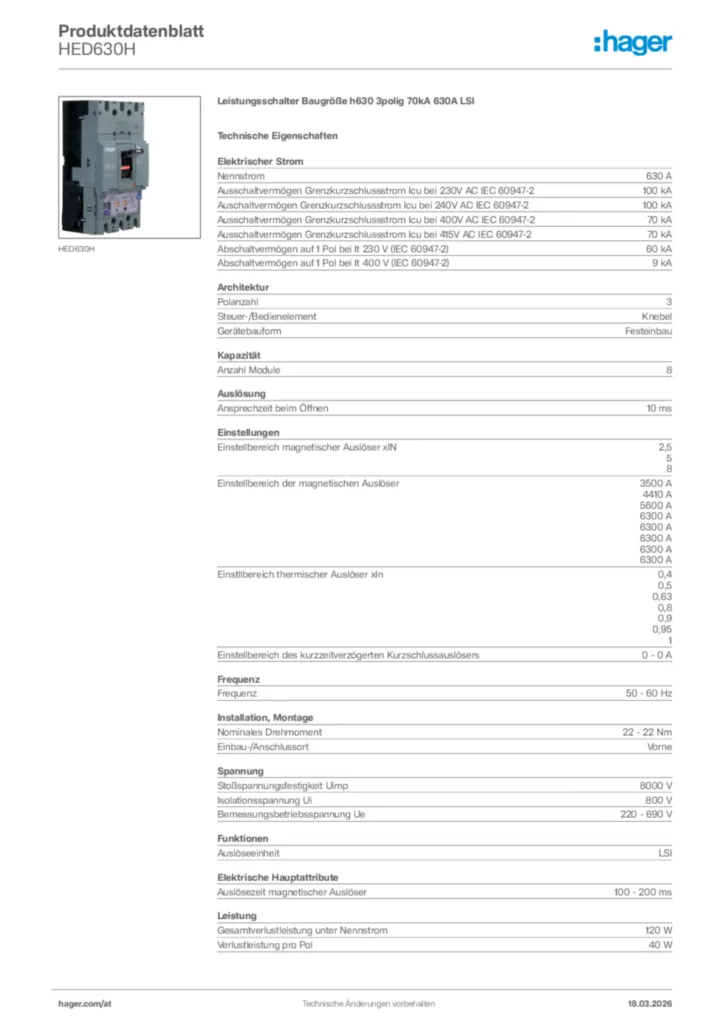

GeneratedProductDatasheet

Hager Produktdatenblatt HED630H

Leistungsschalter Baugröße h630 3polig 70kA 630A LSI

PDF
ProductInstallationManual

Montageanleitung International 2021-06-07

PDF

7,13 MB
ProductECDeclaration

Declaration

Konformitätserklärung International 2022-06-21

PDF

195,99 kB

Konformitätserklärung en-US 2026-07-14

PDF

261,92 kB
