Lasttrennschalter 4polig 100A für Hutschiene oder Montageplatte HAC410

EAN
3250613140397
Marke
Hager
VPE
1 Stück
Preis
Preis auf Anfrage

You have to log in with your myHager profile to see prices and to order.

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
Das Produkt ist leider nicht mehr lieferbar. Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung:HAD412

Lasttrennschalter 4polig 100A für Hutschiene oder Montageplatte

HAC410

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Schal­ter­achse 3 Produkte verfügbar
  • Klem­me­n­ab­de­ckung 1 Produkte verfügbar
  • Türkupp­lungs­griff für Schalt­ge­räte 1 Produkte verfügbar
  • Hilfs­schal­ter­block 2 Produkte verfügbar

Optionales Zubehör

  • Schal­ter­achse
  • Klem­me­n­ab­de­ckung
  • Türkupp­lungs­griff für Schalt­ge­räte
  • Hilfs­schal­ter­block
  • HZC111

    Achsverlängerung Durchmesser 5mm Länge 150mm für Geräte 20-100A

     20,67 €  / Stück*
  • HZC113

    Achsverlängerung Durchmesser 5mm Länge 320mm für Geräte 20-100A

     29,79 €  / Stück*
  • HZC112

    Achsverlängerung Durchmesser 5mm Länge 200mm für Geräte 20-100A
     27,46 €  / Stück*
  • HZC214

    Klemmenabdeckungen für Lasttrenn-/umschalter HACxxx HIMxx6/8, 4polig
     52,73 €  / Stück*
  • HZC010

    Drehantrieb für Lasttrennschalter 20-100A
     41,43 €  / Stück*
  • HZC312

    Hilfskontakt 2 Schließer Lasttrennschalter 20-125A
     52,73 €  / Stück*
  • HZC311

    Hilfskontakt 1 Schließer + 1 Öffner für Lasttrennschalter 20-125A
     32,22 €  / Stück*

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    100 A
  • Strom­belast­bar­keit bei AC21
    100 A
  • Strom­belast­bar­keit bei AC21 in Kate­gorie B
    100 A
  • Strom­belast­bar­keit bei AC22 in Kate­gorie B
    100 A
  • Strom­belast­bar­keit bei AC23 in Kate­gorie A
    80 A
  • Strom­belast­bar­keit bei AC23 in Kate­gorie B
    80 A
  • Nenn­strom für kurze Zeit Icw 1s IEC 60947
    1,50 kA
  • Nenn­strom für kurze Zeit ICW IEC 60947
    1,50 kA
Archi­tektur
  • Polart
    4P
  • Steu­er-/­Be­dienele­ment
    kurzer Dreh­griff
  • Polan­zahl
    4
Anschluss
  • Anschluss­quer­schnitt bei starrem Leiter
    35 mm²
Span­nung
  • Isola­ti­onss­pan­nung Ui
    800 V
  • Stoß­span­nungs­fes­tig­keit Uimp
    8000 V
  • Bemes­sungs­be­triebss­pan­nung Ue
    380 - 415 V
Leis­tung
  • Verlust­leis­tung pro Pol
    4 W
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    16 W
  • Bemes­sungs­be­triebs­leis­tung bei 400 V AC AC1
    65000 W
  • Bemes­sungs­be­triebs­leis­tung bei 400 V AC AC23
    36000 W
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    3,5 - 3,85 Nm
Ausstat­tung
  • Moto­r­an­trieb opti­onal
    Nein
  • Anzahl der Hilfs­kon­takte als Wechsler
    0
  • Anzahl der Hilfs­kon­takte als Schließer
    0
  • Anzahl der Hilfs­kon­takte als Öffner
    0
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -20 - 70 °C
Abde­ckung, Tür
  • Verrie­gelbar
    Ja
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP20
Frequenz
  • Frequenz
    50 - 50 Hz
Konnek­ti­vität
  • Anschlussart
    Schrau­b­an­schluss
Funk­ti­onen
  • Wende­schalter
    Nein
  • Ausfüh­rung als NOT-AUS-Ein­rich­tung
    Nein
  • Ausfüh­rung als Hauptschalter
    Ja
  • Ausfüh­rung als Wartungs­-/Re­pa­ra­tur­schalter
    Ja
  • Ausfüh­rung als Sicherheits­schalter
    Ja
  • Ausfüh­rung als Last­trenn­schalter
    Ja
Kapa­zität
  • Anzahl Module
    4

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACh-SVHC frei Ja

Zertifizierungen und Dokumente

Hager REACH declaration HAC410
PDF
Hager RoHS Report HAC410
PDF

Downloads

  • Produktbild

    Bild HAC410 | Hager Deutschland

    Produktbild HAC410

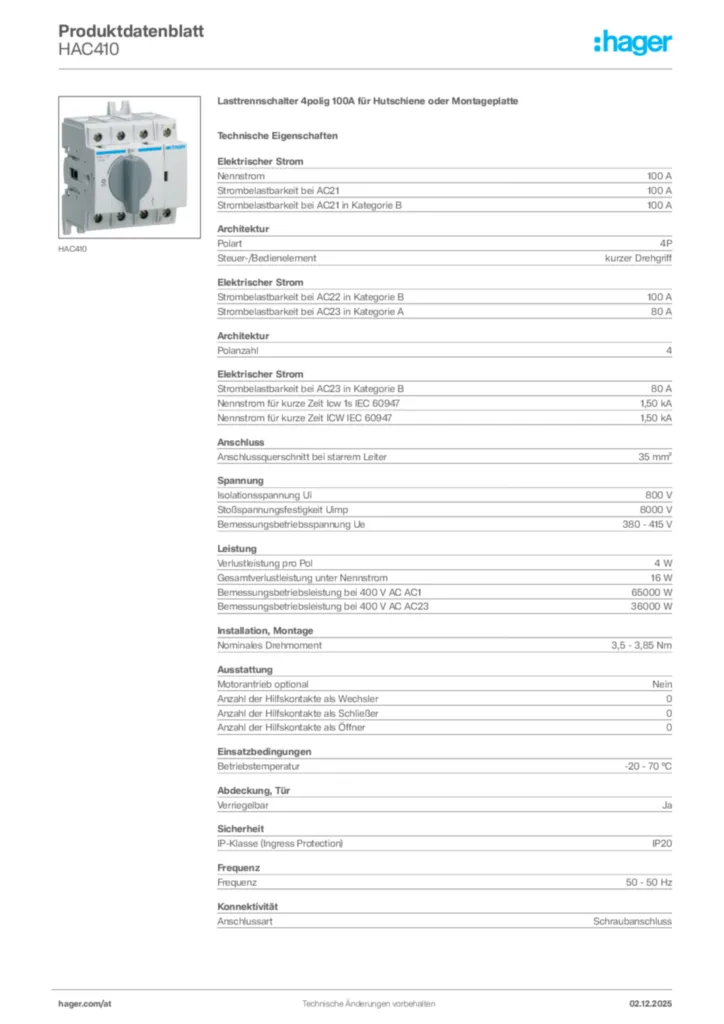

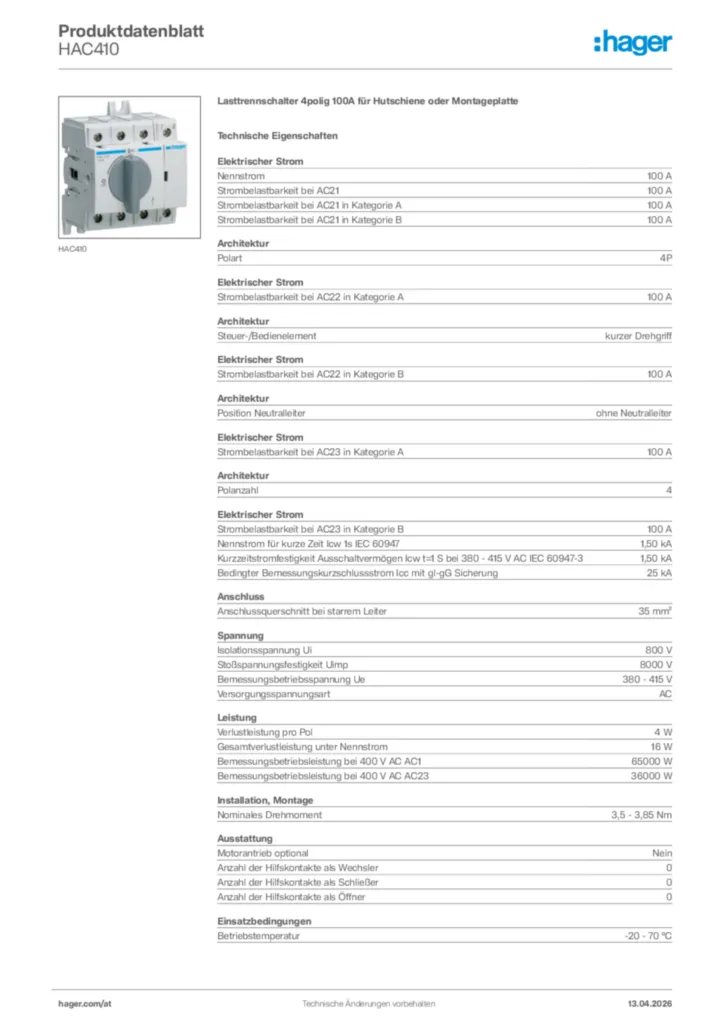

  • Product datasheet

    Bild Hager Produktdatenblatt HAC410 | Hager Deutschland

    Hager Produktdatenblatt HAC410

    Lasttrennschalter 4polig 100A für Hutschiene oder Montageplatte

    PDF

  • Montageanleitung

    Bild Montageanleitung International 2022-04-08 | Hager Deutschland

    Montageanleitung International 2022-04-08

    PDF
    1,72 MB

  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB

  • Konformitätserklärung

    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2022-04-13

    PDF
    835,39 kB
    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2022-09-07

    PDF
    635,00 kB
Mehr Downloads
