Lasttrennschalter 4polig 160A mit Trennungsanzeige HA452
EAN
3250613114527
Marke
Hager
VPE
1 Stück
Preisgruppe
H40
Preis
351,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hilfsschalterblock 1 Produkte verfügbar -
Klemmenabdeckung 2 Produkte verfügbar -
Schalterachse 2 Produkte verfügbar -
Türkupplungsgriff für Schaltgeräte 2 Produkte verfügbar
Optionales Zubehör
-
HZ023
Hilfskontakt für Lasttrennschalter 125-3200A 2x 1Wechsler
40,76 € / Stück*
-
HZC202
Klemmenabdeckungen für Lasttrennschalter 125-200A, 4polig
64,00 € / Stück* -
HZ043Schutzabdeckung Anschlussfahnen oben und unten HA451/452 4polig
18,18 € / Stück*
-
HZC102
Achse 320mm für Geräte 63-630A
30,39 € / Stück* -
HZC101Achse 200mm für Geräte 63-400A
28,67 € / Stück*
-
HZC002
Drehantrieb für Lastumschalter 100-400A, schwarz
45,25 € / Stück* -
HZC014Drehantrieb für Lasttrennschalter 100-160A
52,73 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Nennstrom für kurze Zeit ICW IEC 609477 kA
-
Strombelastbarkeit bei AC21160 A
-
Strombelastbarkeit bei AC21 in Kategorie A160 A
-
Strombelastbarkeit bei AC21 in Kategorie B160 A
-
Strombelastbarkeit bei AC22 in Kategorie A160 A
-
Strombelastbarkeit bei AC23 in Kategorie A160 A
-
Strombelastbarkeit bei AC23 in Kategorie B160 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 415 V AC nach IEC 60947-311,90 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 609477 kA
Architektur
-
Polanzahl4
-
Steuer-/Bedienelementlanger Drehgriff
-
GerätebauformFesteinbau
-
Polart4P
Abmessungen
-
Höhe135 mm
-
Breite120 mm
-
Tiefe170 mm
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Anschluss
-
Anschlussquerschnitt bei starrem Leiter95 mm²
-
Anschlussquerschnitt bei flexiblem Leiter95 mm²
Spannung
-
Isolationsspannung Ui800 V
-
Stoßspannungsfestigkeit Uimp8000 V
-
Bemessungsbetriebsspannung Ue380 - 415 V
Leistung
-
Verlustleistung pro Pol3 W
-
Gesamtverlustleistung unter Nennstrom9 W
-
Bemessungsbetriebsleistung bei 400 V AC AC1105000 W
-
Bemessungsbetriebsleistung bei 400 V AC AC2372000 W
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Frequenz
-
Frequenz50 - 60 Hz
Funktionen
-
WendeschalterNein
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als HauptschalterJa
-
Ausführung als Wartungs-/ReparaturschalterJa
-
Ausführung als SicherheitsschalterJa
-
Ausführung als LasttrennschalterJa
Ausstattung
-
Motorantrieb optionalNein
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Installation, Montage
-
Nominales Drehmoment9 - 9,9 Nm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

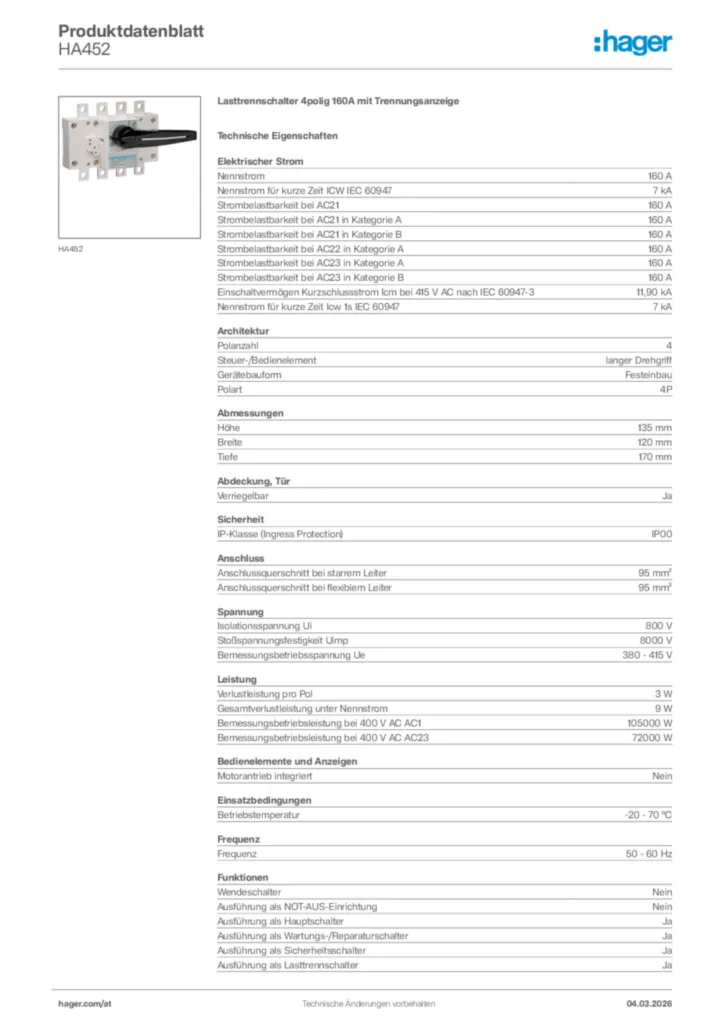

Hager Produktdatenblatt HA452
Lasttrennschalter 4polig 160A mit Trennungsanzeige
PDF -
Montageanleitung
Montageanleitung für HA351, HA451 - Lasttrennschalter (FR-EN-DE-IT-ES, Stand: 11.2017)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT 2017-11-17
PDF1,13 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-05-17
PDF200,64 kB
Declaration
Konformitätserklärung International 2022-04-13
PDF777,14 kB
