Lasttrennschalter 3polig 800A mit Trennungsanzeige HA360
EAN
3250613119676
Marke
Hager
VPE
1 Stück
Preisgruppe
H40
Preis
1.590,93 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Klemmenabdeckung 1 Produkte verfügbar -
Türkupplungsgriff für Schaltgeräte 1 Produkte verfügbar
Optionales Zubehör
-
HZ036
Schutzabdeckung Anschlussfahnen oben und unten HA360 3polig
43,98 € / Stück*
-
HZC003
Drehantrieb für Lastumschalter 630-1600A, schwarz
173,63 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom800 A
-
Nennstrom für kurze Zeit ICW IEC 6094726 kA
-
Strombelastbarkeit bei AC21800 A
-
Strombelastbarkeit bei AC21 in Kategorie A800 A
-
Strombelastbarkeit bei AC21 in Kategorie B800 A
-
Strombelastbarkeit bei AC22 in Kategorie A800 A
-
Strombelastbarkeit bei AC22 in Kategorie B800 A
-
Strombelastbarkeit bei AC23 in Kategorie A800 A
-
Strombelastbarkeit bei AC23 in Kategorie B800 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 415 V AC nach IEC 60947-348 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 6094726 kA
Architektur
-
Polanzahl3
-
Steuer-/Bedienelementlanger Drehgriff
-
GerätebauformFesteinbau
-
Polart3P
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Anschluss
-
Anschlussquerschnitt bei starrem Leiter2x 300 mm²
-
Anschlussquerschnitt bei flexiblem Leiter2x 300 mm²
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp12000 V
-
Bemessungsbetriebsspannung Ue380 - 415 V
Leistung
-
Verlustleistung pro Pol39,70 W
-
Gesamtverlustleistung unter Nennstrom119,10 W
-
Bemessungsbetriebsleistung bei 400 V AC AC1526000 W
-
Bemessungsbetriebsleistung bei 400 V AC AC23360000 W
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Frequenz
-
Frequenz50 - 60 Hz
Funktionen
-
WendeschalterNein
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als HauptschalterJa
-
Ausführung als Wartungs-/ReparaturschalterJa
-
Ausführung als SicherheitsschalterJa
-
Ausführung als LasttrennschalterJa
Ausstattung
-
Motorantrieb optionalNein
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Installation, Montage
-
Nominales Drehmoment40 - 45 Nm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

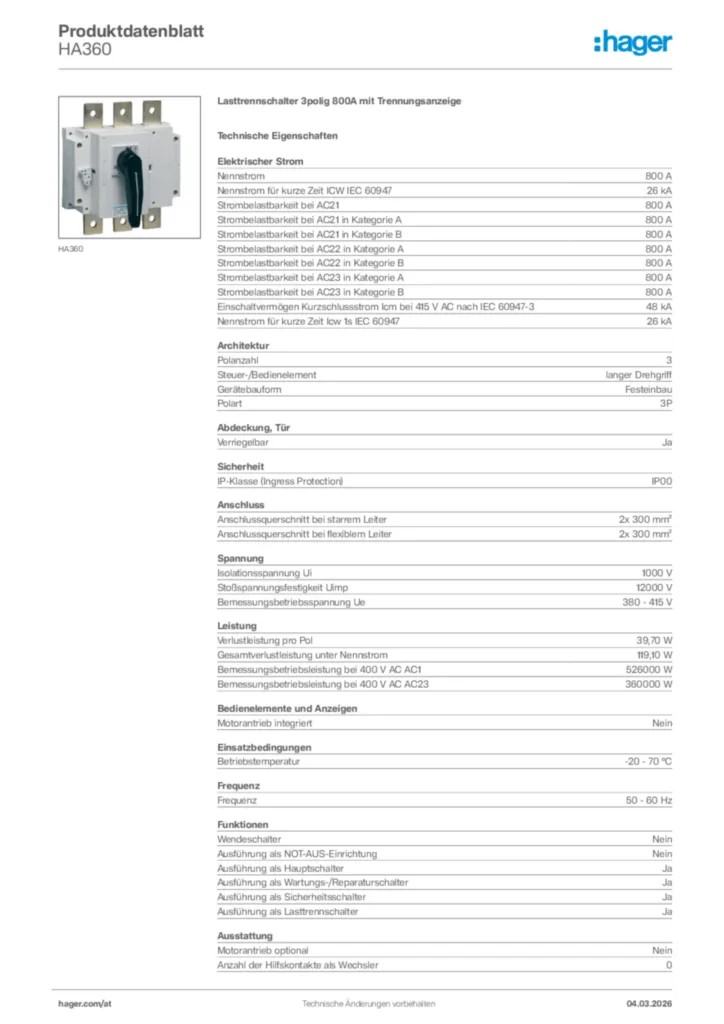

Hager Produktdatenblatt HA360
Lasttrennschalter 3polig 800A mit Trennungsanzeige
PDF -
Montageanleitung
Bedienungsanleitung für HA360, HA460 - Lasttrennschalter mit Trennungsanzeige (DE-EN-FR, Stand: 06.2019)
Montageanleitung en-GB, fr-FR, de-DE 2019-06-12
PDF639,25 kB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-05-17
PDF200,64 kB
Declaration
Konformitätserklärung International 2022-04-13
PDF777,14 kB
