Brummfrei Schütze, 40A, 3S, 230V ESC340S
Preis
85,01 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Zusatzeinrichtung für Reiheneinbaugeräte 1 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar
Optionales Zubehör
-
LZ060
Distanzstück für Wärmeentlastung
1,76 € / Stück*
-
ESC080
Hilfsschalter 6A 1 Schließer und 1 Öffner 230V
20,90 € / Stück*
-
ESC003
Plombierkappe für Schütz 3 Modul breite
2,34 € / Stück*
Technische Merkmale
Anschluss
-
Kontaktart3S
-
Anzahl der Kontakte3
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 16 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 25 mm²
Elektrischer Strom
-
Nennstrom40 A
Kapazität
-
Anzahl Module3
Frequenz
-
Frequenz50 - 50 Hz
Spannung
-
Stoßspannungsfestigkeit Uimp4000 V
-
Isolationsspannung Ui440 V
-
Bemessungsbetriebsspannung Ue400 - 400 V
-
Steuerspannung AC230 - 230 V
-
Steuerspannung DC0 - 0 V
Einsatzbedingungen
-
Betriebstemperatur-10 - 50 °C
-
Lager-/Transporttemperatur-40 - 80 °C
Gebrauch
-
GebrauchskategorieAC-7a/AC-7b
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele100000
-
Gerätelebensdauer, elektrische Schaltspiele30000
Texte
-
SicherheitshinweisHumfree-Schütze sind nicht für intensive Anwendungsfälle geeignet (24/7-Versorgung) und in diesen Fällen müssen industrielle Schütze verwendet werden.
Leistung
-
Gesamtverlustleistung unter Nennstrom14,10 W
-
Anzugsverbrauch5,20 VA
Abmessungen
-
Höhe85 mm
-
Breite54 mm
-
Tiefe60 mm
Ausstattung
-
Anzahl Schließerkontakte3
-
Anzahl Öffnerkontakte0
-
Mit Schieber für HandschaltungNein
Architektur
-
Polanzahl3
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

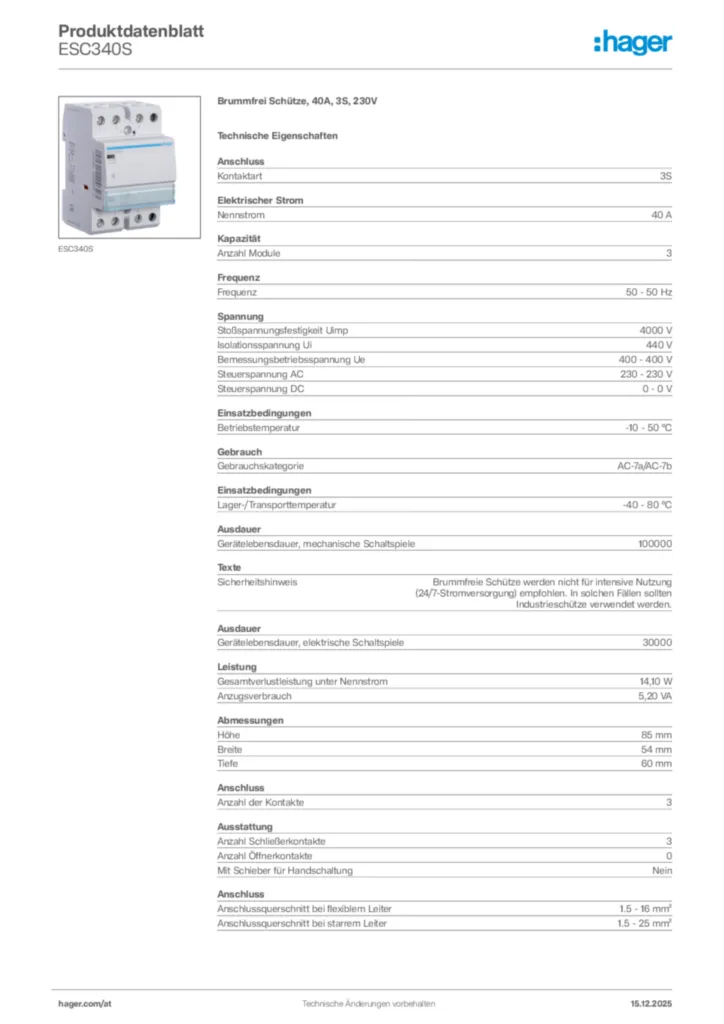

Produktdatenblatt
Hager Produktdatenblatt ESC340S
Brummfrei Schütze, 40A, 3S, 230V
PDF -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Datenblatt
UK_MD_TDS_Contactors.pdf
Technical data sheet including characteristics for Contactors and Override Contactors.
PDF197,47 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-09-23
PDF386,51 kB
Declaration
Konformitätserklärung International 2021-05-04
PDF224,65 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ERC225Installationsrelais , 25A, 2S, 230VPreis29,96 €/ Stück * -
2
ERC125Installationsrelais , 25A, 1S, 230VPreis29,96 €/ Stück * -
3
ERL218Installationsrelais , 16A, 1S+1Ö, 12VPreis43,90 €/ Stück * -
4
ERC325Installationrelais , 25A, 3S, 230VPreis34,85 €/ Stück * -
5
ERC426Installationrelais , 25A, 4Ö, 230VPreis55,75 €/ Stück *
Ausschreibungstext
Brummfrei Schütze, 40A, 3S, 230V
Schütz brummfrei nach EN 61095 und DIN VDE 0637-3 sowie Berührungsschutz nach DIN VDE 0106 Teil 100. Reiheneinbaugerät mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Gleichstrom-Magnetsystem mit Schutzschaltung gegen Überspannung und zur Begrenzung von Störspannungsspitze, zum brummfreien Dauerbetrieb und gewährleistet geringe Schaltgeräusche. Hinweise: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Kontaktart: 3S
Nennstrom: 40 A
Anzahl Module: 3
Isolationsspannung Ui: 440 V
Betriebstemperatur: -10 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anzahl der Kontakte: 3
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 16 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 25 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ESC340S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Schütz brummfrei nach EN 61095 und DIN VDE 0637-3 sowie Berührungsschutz nach DIN VDE 0106 Teil 100. Reiheneinbaugerät mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Gleichstrom-Magnetsystem mit Schutzschaltung gegen Überspannung und zur Begrenzung von Störspannungsspitze, zum brummfreien Dauerbetrieb und gewährleistet geringe Schaltgeräusche. Hinweise: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Kontaktart: 3S
Nennstrom: 40 A
Anzahl Module: 3
Isolationsspannung Ui: 440 V
Betriebstemperatur: -10 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anzahl der Kontakte: 3
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 16 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 25 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ESC340S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
