Installationsrelais , 16A,1S+1Ö, 12V ERL218
EAN
3250612400515
Marke
Hager
VPE
1 Stück
Preisgruppe
H43
Preis
40,28 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zusatzeinrichtung für Reiheneinbaugeräte 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Sicherheitstransformator 2 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
ESC080
Hilfsschalter 6A 1 Schließer und 1 Öffner 230V
19,18 € / Stück*
-
LZ060
Distanzstück für Wärmeentlastung
1,61 € / Stück*
-
ST309
Sicherheitstrafo 230V/12V, 20VA, 4PLE
63,82 € / Stück* -
ST310Sicherheitstrafo 230V/24V, 20VA, 4PLE
68,23 € / Stück*
-
ESC001
Plombierkappe für Schütze 1M
1,77 € / Stück*

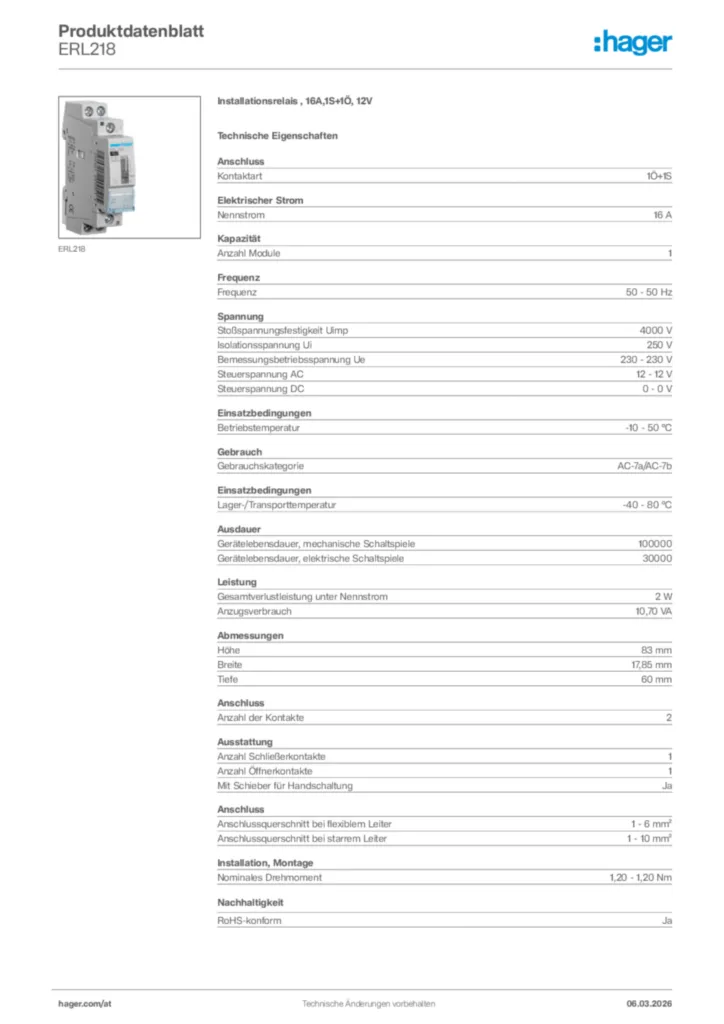

Technische Merkmale
Anschluss
-
Kontaktart1Ö+1S
-
Anzahl der Kontakte2
-
Anschlussquerschnitt bei flexiblem Leiter1 - 6 mm²
-
Anschlussquerschnitt bei starrem Leiter1 - 10 mm²
Elektrischer Strom
-
Nennstrom16 A
Kapazität
-
Anzahl Module1
Frequenz
-
Frequenz50 - 50 Hz
Spannung
-
Stoßspannungsfestigkeit4000 V
-
Isolationsspannung Ui250 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Steuerspannung AC12 - 12 V
-
Steuerspannung DC0 - 0 V
Einsatzbedingungen
-
Betriebstemperatur-10 - 50 °C
-
Lager-/Transporttemperatur-40 - 80 °C
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele100000
-
Gerätelebensdauer, elektrische Schaltspiele30000
Leistung
-
Gesamtverlustleistung unter Nennstrom2 W
-
Anzugsverbrauch10,70 VA
Abmessungen
-
Höhe83 mm
-
Breite17,85 mm
-
Tiefe60 mm
Ausstattung
-
Anzahl Schließerkontakte1
-
Anzahl Öffnerkontakte1
-
Mit Schieber für HandschaltungJa
Installation, Montage
-
Nominales Drehmoment1,20 - 1,20 Nm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-09-23
PDF383,45 kB
Declaration
Konformitätserklärung International 2021-05-04
PDF221,42 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ED183Lastabwurfrelais Bemessungstrombereich 6, 7-39APreis47,31 €/ Stück * -
2
ERC125Installationsrelais , 25A, 1S, 230VPreis27,49 €/ Stück * -
3
ERC125SBrummfrei Installationrelais , 25A, 1S, 230VPreis31,34 €/ Stück * -
4
ERC216Installationsrelais , 16A, 2S, 230VPreis27,49 €/ Stück * -
5
ERC217Installationsrelais , 16A, 2Ö, 230VPreis40,28 €/ Stück *
Ausschreibungstext
Installationsrelais , 16A,1S+1Ö, 12V
Installationsrelais nach DIN EN 61095 (DIN VDE 0637-3) zur Impulssteuerung von Stromkreisen bis max. 16 A. Mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung.
Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Kontaktart: 1Ö+1S
Nennstrom: 16 A
Anzahl Module: 1
Isolationsspannung Ui: 250 V
Betriebstemperatur: -10 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anzahl der Kontakte: 2
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 10 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ERL218
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installationsrelais nach DIN EN 61095 (DIN VDE 0637-3) zur Impulssteuerung von Stromkreisen bis max. 16 A. Mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung.
Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Kontaktart: 1Ö+1S
Nennstrom: 16 A
Anzahl Module: 1
Isolationsspannung Ui: 250 V
Betriebstemperatur: -10 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anzahl der Kontakte: 2
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 10 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ERL218
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
