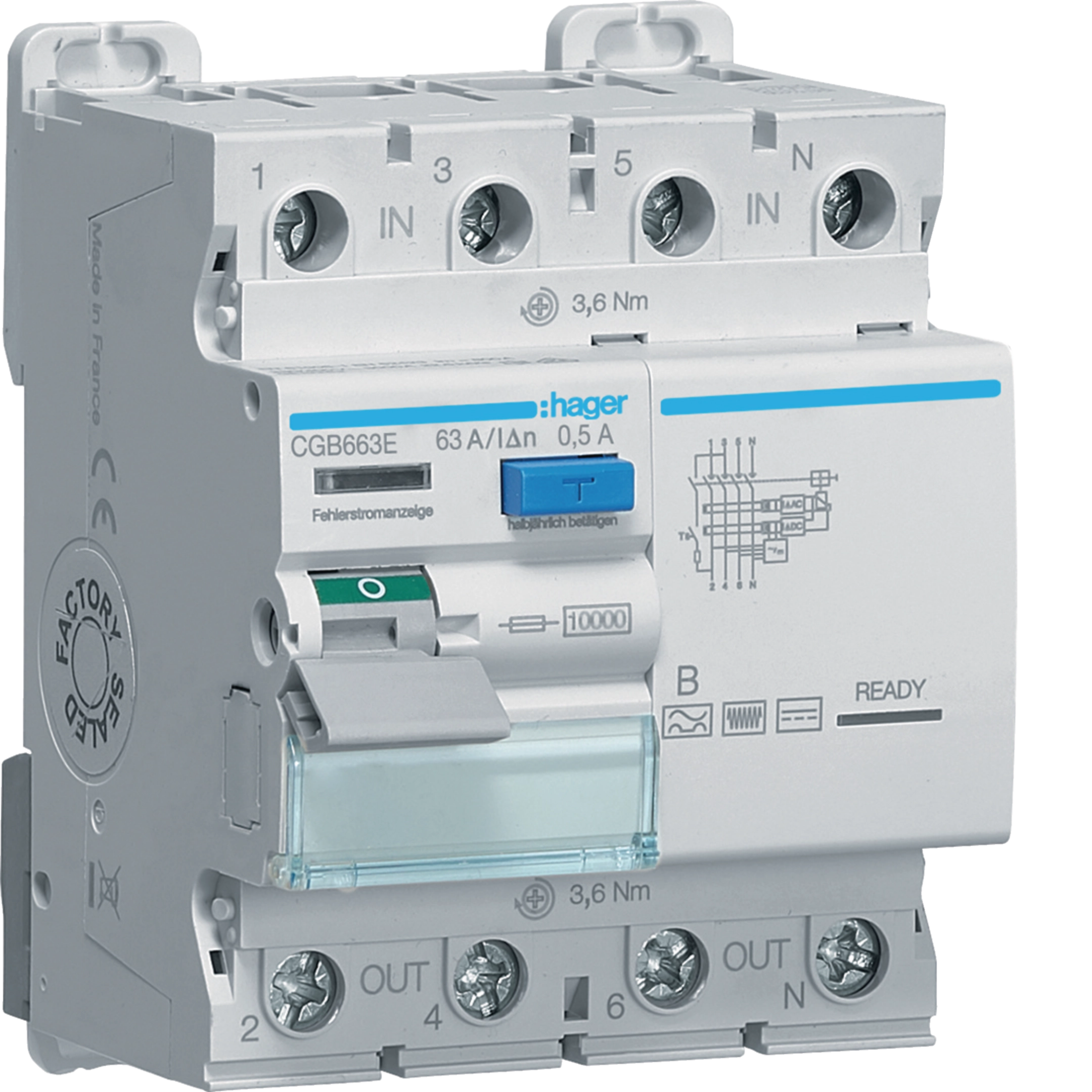

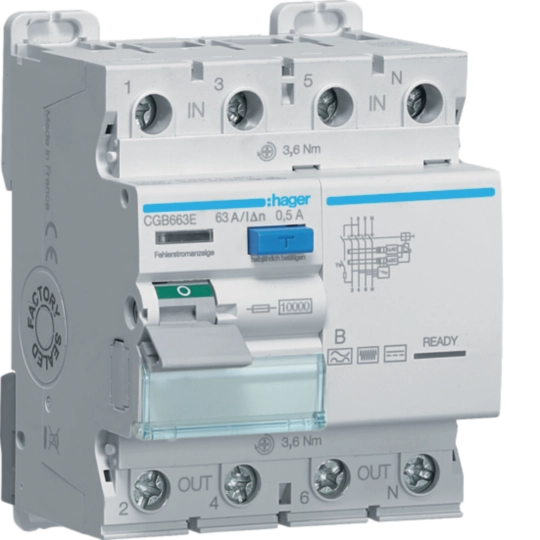

Fehlerstromschutzschalter 4 polig 10kA 63A 500mA Typ B CGB663E
EAN
3250611628026
Marke
Hager
VPE
1 Stück
Preisgruppe
H33
Preis
936,12 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Phasentrennungsfunktionen 1 Produkte verfügbar -
Mehr sehen 2 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
LZ060
Distanzstück für Wärmeentlastung
1,61 € / Stück*
-
MZ203
Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
56,91 € / Stück* -
MZ204Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
56,91 € / Stück*
-
MZ205
Unterspannungsauslöser für MCB RCBO < 125A 48V DC
56,91 € / Stück* -
MZ206Unterspannungsauslöser für MCB RCBO < 125A 230V AC
56,91 € / Stück*
-
MZN121
Phasenabschottung für Leitungsschutzschalter 10kA
10,62 € / Set*
Technische Merkmale
Architektur
-
Polart3P+N
Elektrischer Strom
-
Nennstrom63 A
-
Bemessungsfehlerstrom Idn500 mA
-
Schließ- und Abschaltvermögen Idm0,80 kA
-
Bemessungskurzschlussstrom Inc nach EN61008-110 kA
-
Nennstrom bei -25°C63 A
-
Nennstrom bei -20 °C63 A
-
Nennstrom bei -15°C63 A
-
Nennstrom bei -10°C63 A
-
Nennstrom bei -5°C63 A
-
Nennstrom bei 0 °C63 A
-
Nennstrom bei 5°C63 A
-
Nennstrom bei 10°C63 A
-
Nennstrom bei 15°C63 A
-
Nennstrom bei 20 °C63 A
-
Nennstrom bei 25°C63 A
-
Nennstrom bei 30°C63 A
-
Nennstrom bei 35°C63 A
-
Nennstrom bei 40 °C63 A
-
Nennstrom bei 45 °C63 A
-
Nennstrom bei 50 °C63 A
-
Nennstrom bei 55°C63 A
-
Nennstrom bei 60°C63 A
-
Nennstrom bei 65°C55 A
-
Nennstrom bei 70°C50 A
Installation, Montage
-
Nominales Drehmoment Obere Klemme3,60 - 3,60 Nm
-
Nominales Drehmoment Untere Klemme3,60 - 3,60 Nm
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
Spannung
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui400 V
-
Isolationsfestigkeit2 kV
-
Stoßspannungsfestigkeit4000 V
-
Nennimpulsfestigkeit Uimp IEC 60947-36000 V
-
Max. Betriebsspannung440 V
Frequenz
-
Frequenz50 - 50 Hz
Kapazität
-
Anzahl Module4
Kompatibilität
-
Geeignet für DIN SchieneJa
Sicherheit
-
Typ des FehlerstromschutzesB
-
IP-Klasse (Ingress Protection)IP20
Anschluss
-
Anschlussquerschnitt des Ausgangs mit Schrauben, bei massivem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Ausgangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
Leistung
-
Gesamtverlustleistung unter Nennstrom9,29 W
Einsatzbedingungen
-
Max. Höhe2000 m
-
Betriebstemperatur-25 - 70 °C
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer, mechanische Schaltspiele20000
Konnektivität
-
AnschlussartSchraubanschluss
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe85 mm
-
Breite72 mm
-
Tiefe70 mm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Montageanleitung
Montageanleitung en-GB, fr-FR, de-DE, pt-PT 2023-01-13
PDF747,65 kB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-01-22
PDF672,49 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
CCA216DFehlerstromschutzschalter 2 polig 6kA 16A 10mA Typ APreis83,12 €/ Stück * -
2
CCA225DFehlerstromschutzschalter 2 polig 6kA 25A 10mA Typ APreis88,24 €/ Stück * -
3
CDA225DFehlerstromschutzschalter 2 polig 6kA 25A 30mA Typ APreis71,62 €/ Stück * -
4
CDA240DFehlerstromschutzschalter 2 polig 6kA 40A 30mA Typ APreis74,19 €/ Stück * -
5
CDA425DFehlerstromschutzschalter 4 polig 6kA 25A 30mA Typ APreis78,01 €/ Stück *
Ausschreibungstext
Fehlerstromschutzschalter 4 polig 10kA 63A 500mA Typ B
Allstromsensitiver Fehlerstrom-Schutzschalter (FI, RCCB) nach EN 61008-1, EN 61543 und EN 62423. Kurzzeitverzögerter FI zum Schutz vor glatten Gleichfehler- und Wechselfehlerströmen im Frequenzbereich bis 2 kHz. Zur Einhaltung der Anforderungen aus den Installationsnormen OVE E8101. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Anschlussklemmen mit Bi-Connect-Klemmen unten, externe blaue Test-Taste, Typ B. Betriebsanzeige bei Netzspannung >50VAC, Hutschienenschieber oben und unten für leichte Installation. Beschriftungsmöglichkeit direkt am Gerät.
Vorsicherung: 63A entsprechend OVE E 8101: 2019 bzw. Begrenzung des Betriebsstroms durch nachgelagerte Sicherungen.
Polart: 3P+N
Nennstrom: 63 A
Bemessungsfehlerstrom Idn: 500 mA
Isolationsspannung Ui: 400 V
Anzahl Module: 4
Typ des Fehlerstromschutzes: B
Fabrikat : Hager oder gleichwertig
Artikel : CGB663E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Allstromsensitiver Fehlerstrom-Schutzschalter (FI, RCCB) nach EN 61008-1, EN 61543 und EN 62423. Kurzzeitverzögerter FI zum Schutz vor glatten Gleichfehler- und Wechselfehlerströmen im Frequenzbereich bis 2 kHz. Zur Einhaltung der Anforderungen aus den Installationsnormen OVE E8101. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Anschlussklemmen mit Bi-Connect-Klemmen unten, externe blaue Test-Taste, Typ B. Betriebsanzeige bei Netzspannung >50VAC, Hutschienenschieber oben und unten für leichte Installation. Beschriftungsmöglichkeit direkt am Gerät.
Vorsicherung: 63A entsprechend OVE E 8101: 2019 bzw. Begrenzung des Betriebsstroms durch nachgelagerte Sicherungen.
Polart: 3P+N
Nennstrom: 63 A
Bemessungsfehlerstrom Idn: 500 mA
Isolationsspannung Ui: 400 V
Anzahl Module: 4
Typ des Fehlerstromschutzes: B
Fabrikat : Hager oder gleichwertig
Artikel : CGB663E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
