Das Brüstungskanal-Unterteil C-Profil für BRS 66x170mm Oberteil 120mm aus Stahlblech entspricht DIN EN 50085-1. Es ermöglicht werkzeuglosen Geräteeinbau und verfügt über Boden- sowie Rechtecklochung für einfache Wandmontage und Clip-Technik für Konsolen. Zubehör wie Kupplungen und Trennwände sind verfügbar. Ideal für strukturierte Elektroinstallationen in Büroumgebungen.

EAN

4012740989626

Marke

Hager

VPE

8 m

Preisgruppe

T01

Online-Systemkonfigurator für Brüstungskanalsysteme

tehalit BR-Kanäle

Brüstungskanal-Unterteil C-profil zu BRS 66x170mm Oberteil 120mm Stahl vweiß BRS651701B9016

Name: BRS651701B9016
Brand: Hager
SKU: BRS651701B9016
Price: 51.93 EUR

Preis

€ 51,93

/ m *

Fachgroßhandel finden

Auch erhältlich in

Höhe

100 mm 68 mm 83 mm

Breite

170 mm 210 mm

Produktfarbe - Verkehrsweiß

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte
Ausschreibungstext

Datenblatt

Vervollständigen Sie Ihr System

Schallbarriere 1 Produkte verfügbar
Abschlussstück für Wandanschlussblende 1 Produkte verfügbar
Trennwand 1 Produkte verfügbar
Oberteil 1 Produkte verfügbar
Endstück 1 Produkte verfügbar
Inneneck 1 Produkte verfügbar

Technische Merkmale

Höhe

68 mm
Breite

170 mm
Länge

2000 mm
Lichter innerer Querschnitt

10070 - 10070 mm²

Anzahl der einsetzbaren Oberteile

1
Oberteilbreite 1

120 mm
Oberteilbreite 2

0
Oberteilbreite 3

0

Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)

23
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)

42

Format Geräteeinbaumöglichkeit

Standard 60 mm, 45 mm

Bodenlochung

Ja

Werkstoff

Stahl
Oberfläche

Pulverbeschichtet
Farbe

Verkehrsweiß
RAL Nummer

9016

Stoßfestigkeit IK

IK07
IP-Klasse (Ingress Protection)

IP40

Betriebstemperatur

-5 - 90 °C

Kanalverbindung

Extra Kupplungen

Kabelhalteklammer im Lieferumfang enthalten

Nein
Anzahl Kabelklammer pro Meter

0
Mit Schutzfolie

Ja

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Zertifizierungen und Dokumente

PEP - Installation trunking - series BRS (Steel) (english)

PDF

420,22 kB

REACH declaration BRS651701B9016

PDF

RoHS Report BRS651701B9016

PDF

Downloads

Produktbild

Produktbild BRS651701B9016

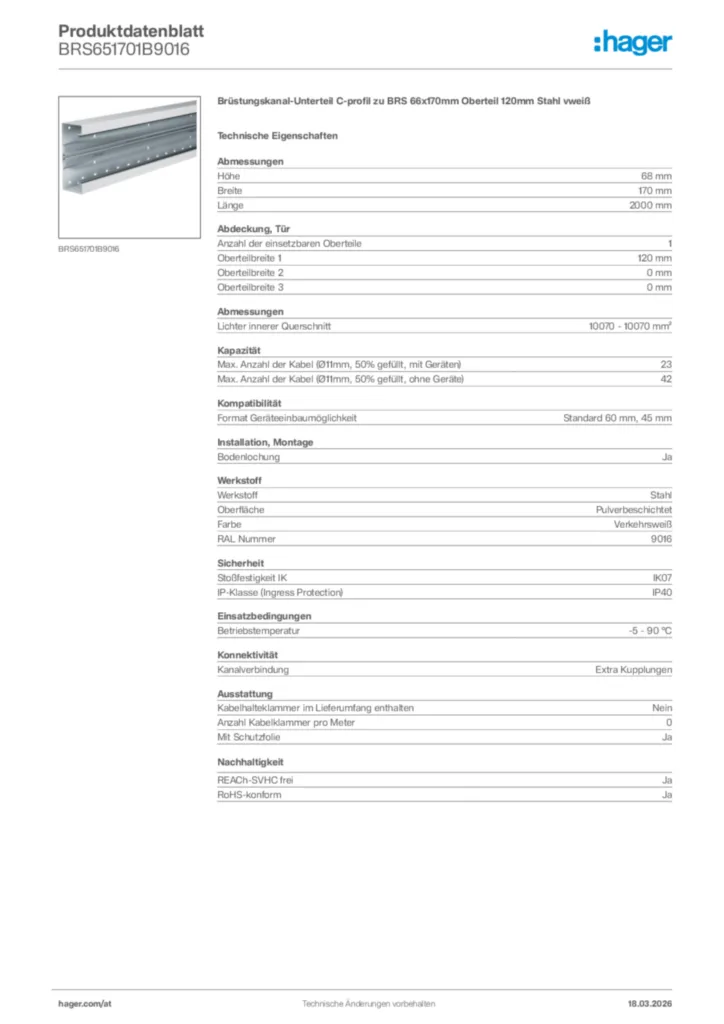

Produktdatenblatt

Hager Produktdatenblatt BRS651701B9016

Brüstungskanal-Unterteil C-profil zu BRS 66x170mm Oberteil 120mm Stahl vweiß

PDF
Technische Broschüre

21AT0001MC_Broschuere_Br-Family_2021_04_WEB

Ein Brüstungskanalsystem für alle Fälle.

PDF

5,53 MB

Technische Broschüre de-AT 2022-07-06

PDF

9,22 MB
Bestellhilfe

21AT0002MC_Bestellhilfe_BR-Family_2021_04_WEB

Bestellhilfe von Brüstungskanalsystemen

PDF

872,69 kB
Tools & Software

Cable Management Revit Plugin

MSI

50,17 MB
DXF Dateien

DXF Dateien International 2023-02-02

DXF

367,41 kB
STEP Dateien

STEP Dateien International 2026-04-15

STP

1,19 MB
Produkt Zeichnung

Product drawing

Produkt Zeichnung International 2023-02-02

PDF

67,65 kB
Tools

Online-Systemkonfigurator für Brüstungskanalsysteme

Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.

URL
Konformitätserklärung

CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019)

Konformitätserklärung International 2019-08-23

PDF

42,74 kB

Mehr Downloads

Ausschreibungstext

Brüstungskanal-Unterteil C-profil zu BRS 66x170mm Oberteil 120mm Stahl vweiß

Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Stahlblech nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung. Bei Oberteilbreite 120 mm C-Profil Geräteeinbau. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.

Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

Höhe: 68 mm
Breite: 170 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 120 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 10070 - 10070 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 23
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 42
Format Geräteeinbaumöglichkeit: Standard 60 mm, 45 mm
Bodenlochung: Ja
Werkstoff: Stahl
Oberfläche: Pulverbeschichtet
Halogenfrei: Ja
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Extra Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0

Fabrikat : Hager oder gleichwertig
Artikel : BRS651701B9016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...
