    • Leitungs­füh­rungs- und Raum­an­schluss­sys­teme
    • Brüs­tungs­ka­nalsys­teme
    • tehalit BRN-­Ka­näle
    • BRN6517019016
    Das Brüstungskanal-Unterteil BRN 68x170mm aus PVC in Verkehrsweiß (RAL 9016), konform mit DIN EN 50085-1, ermöglicht durch abnehmbare Seitenoberteile und Bodenlochung eine einfache Montage und flexible Leitungsverlegung. Es teilt sich in zwei Leitungsführungskammern und einen Geräteeinbaubereich (Dreikammersystem) - perfekt für Daten- wie Stromkabel. So geht sowohl Erstinstallation als auch Nachrüstung leicht von der Hand; sogar bei laufendem Betrieb. Ideal für Büroumgebungen und Schulen.
    catalog.pageproduct.product.info.ean
    4012740008099
    catalog.pageproduct.product.info.brand
    Hager
    catalog.pageproduct.product.info.packqty
    8 catalog.pageproduct.product_base_unit_meters.span
    catalog.pageproduct.product.info.group
    T01
    • tehalit BRN-­Ka­näle

    Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x170mm aus PVC in vweiß BRN6517019016

    catalog.pageproduct.product_price.label
    € 54,70
    / catalog.pageproduct.product_base_unit_meter.span *
    € 54,70
    / catalog.pageproduct.product_base_unit_meter.span *
    catalog.product_page.transfer_button.label
    catalog.product_page.add_to_list_button
    catalog.product_page.add_to_list_button

    catalog.lists.product_addition.login_popup.title

    catalog.lists.product_addition.login_popup.descriptive_text

    catalog.lists.product_addition.login_popup.account_creation_button catalog.lists.product_addition.login_popup.login_button

    catalog.product_page.variants.title

    Breite
    130 mm
    130 mm
    170 mm
    170 mm
    210 mm
    210 mm
    Produktfarbe - Verkehrsweiß
    Graphitschwarz
    Graphitschwarz
    Verkehrsweiß
    Verkehrsweiß

    catalog.transfer_popup.title

    catalog.product_page.tranfer_popup.descriptive_text

    Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x170mm aus PVC in vweiß

    BRN6517019016

    • catalog.pageproduct.productbar_accessories.link
    • catalog.pageproduct.tab_additional_title.link
    • catalog.pageproduct.title_sustainability.h2
    • catalog.pageproduct.title_documents.h2
    • catalog.pagelevel.related_heading_range.link
    • catalog.pagelevel.tender_text_title.h3

    product.page.accessories.title

    product.page.accessories.must_have_products.title

    Previous
    Previous
    BR08029016
    BR08029016
    Brüstungskanal-Oberteil aus PVC zu BR mit Oberteilbreite 80mm verkehrsweiß
    € 10,33/ catalog.pageproduct.product_base_unit_meter.span
    catalog.product_page.add_to_list_button
    catalog.product_page.add_to_list_button

    product.page.accessories.associated-products

  • product.page.accessories.see-more (15)
    • Schall­bar­riere 1 product.page.accessories.products-available
    • Schnitt­ka­schie­rung 1 product.page.accessories.products-available
    • Wand­an­schluss­blende 1 product.page.accessories.products-available
    • Abschluss­stück für Wand­an­schluss­blende 1 product.page.accessories.products-available
    • Trenn­wand 3 product.page.accessories.products-available
    • Kabel­rück­hal­te­klammer für Gerä­te­ein­bau­kanal 2 product.page.accessories.products-available

    product.page.accessories.title-modal

    • Schall­bar­riere
    • Schnitt­ka­schie­rung
    • Wand­an­schluss­blende
    • Abschluss­stück für Wand­an­schluss­blende
    • Trenn­wand
    • Kabel­rück­hal­te­klammer für Gerä­te­ein­bau­kanal
    • Ends­tück
    • Außeneck
    • Inneneck
    • Flachwinkel
    • Kabel­ka­na­l-­Basis für kleinen Verteiler
    • Gerä­te­ein­bau­dose für Gerä­te­ein­bau­kanal
    • L5804

      Schallbarriere mit Zöpfe (15 Teile)
      € 65,65  / catalog.pageproduct.product_base_unit_piece.span*
    • BR6517079016

      Schnittkaschierung zu BR/H/N/A/S 68x170mm OT 80mm aus Stahlblech verkehrsweiß
      € 17,42  / catalog.pageproduct.product_base_unit_piece.span*
    • BR65170W9016

      Wandanschlussblende zu BR/H/N/A/S 68x170mm OT 80mm aus Stahlblech verkehrsweiß
      € 38,98  / catalog.pageproduct.product_base_unit_piece.span*
    • BR170WK9016

      Abschlussstück für Wand-Blende zu BR/A/H/S/N Breite 170mm Stahlbl. verkehrsweiß
      € 14,34  / catalog.pageproduct.product_base_unit_piece.span*
    • M1043

      Trennwand für BR/N/A/S-Kanalsystem mit C-Profil aus PVC
      € 5,59  / catalog.pageproduct.product_base_unit_meter.span*
    • BRHT

      Trennwand für Kanäle mit C-Profil Einbau halogenfrei
      € 15,33  / catalog.pageproduct.product_base_unit_meter.span*
    • L6477VERZ

      Trennwand für Kanäle mit C-Profil Einbau zu BR/A/H aus Stahlblech
      € 29,39  / catalog.pageproduct.product_base_unit_meter.span*
    • BRKL

      Kabelrückhalteklammer Bolzen oder Trennwand Oberteil 80mm halogenfrei
      € 1,73  / catalog.pageproduct.product_base_unit_piece.span*
    • BRTB

      Kabelrückhalteklammerbolzen für BR-Kanäle mit C-Profil 4 Stück halogenfrei
      € 10,49  / catalog.pageproduct.product_base_unit_set.span*
    • BR6517069016

      Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in verkehrsweiß
      € 14,95  / catalog.pageproduct.product_base_unit_piece.span*
    • BR651703H9016

      Außeneck einstellbar zu BR/H/N/A/S 68x170mm Oberteil 80mm hfr verkehrsweiß
      € 48,86  / catalog.pageproduct.product_base_unit_piece.span*
    • BR651704H9016

      Inneneck einstellbar zu BR/H/N/A/S 68x170mm Oberteil 80mm hfr verkehrsweiß
      € 50,40  / catalog.pageproduct.product_base_unit_piece.span*
    • BR651705H9016

      Flachwinkel schnittkaschierend zu BR/H/N/A/S 68x170mm OT 80mm hfr vweiß
      € 52,24  / catalog.pageproduct.product_base_unit_piece.span*
    • BRN65170A9016

      Brüstungskanal-Unterteil BRN65170 mit Ausschnitt für GKEV12, verkehrsweiß
      € 76,25  / catalog.pageproduct.product_base_unit_piece.span*
    • GKVD26WK01

      Abzweigdose für Brüstungskanäle 2x 5G2.5/4mm² + 6x 3G1.5/2.5mm² C-Profil
      € 57,33  / catalog.pageproduct.product_base_unit_piece.span*

    catalog.pageproduct.tab_additional_title.link

    Abmes­sungen
    • Höhe
      68 mm
    • Breite
      170 mm
    • Länge
      2000 mm
    • Lichter innerer Quer­schnitt
      9130 - 9130 mm²
    Abde­ckung, Tür
    • Anzahl der einsetz­baren Ober­teile
      3
    • Ober­teil­breite 1
      80 mm
    • Ober­teil­breite 2
      45 mm
    • Ober­teil­breite 3
      45 mm
    Kapa­zität
    • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Gerä­ten)
      22
    • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)
      38
    Kompa­ti­bi­lität
    • Format Gerä­te­ein­bau­mög­lich­keit
      Stan­dard 60 mm, CEE, Ecoline, Inline, EIB, Auto­ma­ten­einbau
    Instal­la­tion, Montage
    • Boden­lo­chung
      catalog.pageproduct.attribute_boolean.yes
    Werk­stoff
    • Werk­stoff
      Poly­vi­nyl­chlorid (PVC)
    • Ober­fläche
      Unbe­han­delt
    • Farbe
      Verkehrs­weiß
    • RAL Nummer
      9016
    Sicherheit
    • Stoß­fes­tig­keit IK
      IK07
    • IP-Klasse (Ingress Protec­tion)
      IP30
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -5 - 60 °C
    Konnek­ti­vität
    • Kana­l­ver­bin­dung
      Vormon­tierte Kupp­lungen
    Ausstat­tung
    • Kabel­hal­te­klammer im Liefe­r­um­fang enthalten
      catalog.pageproduct.attribute_boolean.yes
    • Anzahl Kabel­klammer pro Meter
      0
    • Mit Schutz­folie
      catalog.pageproduct.attribute_boolean.yes

    catalog.pageproduct.title_sustainability.h2

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. catalog.pageproduct.product_description_learn_more.link

    RoHS-konform Ja
    REACh-SVHC frei Ja

    catalog.pageproduct.sustainability_block.downloads_h3

    PEP - Installation trunking systems BR, BRN and GBD (English )
    PDF
    262,95 kB
    PEP - Installation trunking systems BR, BRN and GBD (English)
    PDF
    430,54 kB
    REACH declaration BRN6517019016
    PDF
    RoHS Report BRN6517019016
    PDF

    catalog.pageproduct.title_asset.h2

    • Produktbild

      catalog.pagelevel.alt_image.img

      catalog.pageproduct.title_product_image.div BRN6517019016

    • GeneratedProductDatasheet

      catalog.pagelevel.alt_image.img

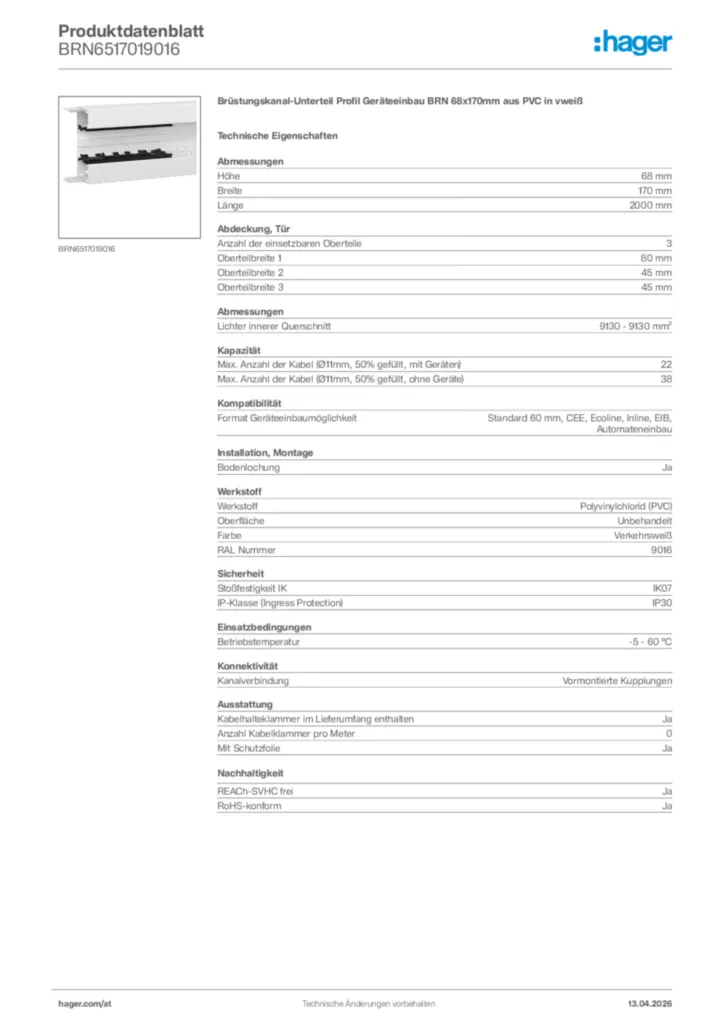

      Hager Produktdatenblatt BRN6517019016

      Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x170mm aus PVC in vweiß

      PDF

    • MarketingOrderingHelp

      catalog.pagelevel.alt_image.img

      21AT0002MC_Bestellhilfe_BR-Family_2021_04_WEB

      Bestellhilfe von Brüstungskanalsystemen

      PDF
      872,69 kB
      catalog.pagelevel.alt_image.img

      Bestellhilfe Kabelkanäle

      Ihr Überblick über Leitungsführung, Brüstungskanäle und Geräteeinbau (26AT0006MCNB)

      PDF
      3,98 MB

    • MarketingCatalogue

      catalog.pagelevel.alt_image.img

      AT Partnerkatalog 2026

      Gültig ab 01.06.2026

      PDF
      7,66 MB

    • ProductImplementationSoftware

      catalog.pagelevel.alt_image.img

      Cable Management Revit Plugin

      MSI
      50,17 MB

    • ProductBimDXF

      catalog.pagelevel.alt_image.img

      DXF Dateien International 2023-02-02

      DXF
      369,15 kB

    • ProductBimStep

      catalog.pagelevel.alt_image.img

      STEP Dateien International 2026-04-15

      STP
      2,73 MB

    • ProductTechnicalDrawing

      catalog.pagelevel.alt_image.img

      Product drawing

      Produkt Zeichnung International 2023-02-02

      PDF
      68,66 kB

    • ProductECDeclaration

      catalog.pagelevel.alt_image.img

      Konformitätserklärung en-GB 2026-08-07

      PDF
      318,93 kB
    catalog.pageproduct.showmore_documents.button

    catalog.pagelevel.spare_part_heading.link

    product.page.accessories.see-more

    catalog.pagelevel.other_product_list.div

      5
    • 1
      BR651304H9011 - Inneneck einstellbar zu BR/H/N/A/S 68x130mm Oberteil 80mm hfr graphitschwarz
      BR651304H9011
      Inneneck einstellbar zu BR/H/N/A/S 68x130mm Oberteil 80mm hfr graphitschwarz
      catalog.pageproduct.product_price.label
      € 46,24
      / catalog.pageproduct.product_base_unit_piece.span *
      € 46,24
      / catalog.pageproduct.product_base_unit_piece.span *
    • 2
      BR130WK9011 - Abschlussstück für Wand-Blende zu BR/A/H/S/N Breite 130mm Stahlblech grschwarz
      BR130WK9011
      Abschlussstück für Wand-Blende zu BR/A/H/S/N Breite 130mm Stahlblech grschwarz
      catalog.pageproduct.product_price.label
      € 16,48
      / catalog.pageproduct.product_base_unit_piece.span *
      € 16,48
      / catalog.pageproduct.product_base_unit_piece.span *
    • 3
      BR170WK9011 - Abschlussstück für Wand-Blende zu BR/A/H/S/N Breite 170mm Stahlblech grschwarz
      BR170WK9011
      Abschlussstück für Wand-Blende zu BR/A/H/S/N Breite 170mm Stahlblech grschwarz
      catalog.pageproduct.product_price.label
      € 18,64
      / catalog.pageproduct.product_base_unit_piece.span *
      € 18,64
      / catalog.pageproduct.product_base_unit_piece.span *
    • 4
      BR210WK9011 - Abschlussstück für Wand-Blende zu BR/A/H/S/N Breite 210 mm Stahlblech gschwarz
      BR210WK9011
      Abschlussstück für Wand-Blende zu BR/A/H/S/N Breite 210 mm Stahlblech gschwarz
      catalog.pageproduct.product_price.label
      € 19,88
      / catalog.pageproduct.product_base_unit_piece.span *
      € 19,88
      / catalog.pageproduct.product_base_unit_piece.span *
    • 5
      BR6521069016 - Endstück schnittkasch. zu BR/H/N/A 68x210mm Oberteil 80mm hfr in verkehrsweiß
      BR6521069016
      Endstück schnittkasch. zu BR/H/N/A 68x210mm Oberteil 80mm hfr in verkehrsweiß
      catalog.pageproduct.product_price.label
      € 28,04
      / catalog.pageproduct.product_base_unit_piece.span *
      € 28,04
      / catalog.pageproduct.product_base_unit_piece.span *

    catalog.pageproduct.tender_text.div

    Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x170mm aus PVC in vweiß

    Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal mit Oberteilbreite 80 mm, abnehmbare Seitenoberteile zur einfachen und schnellen Leitungsverlegung sowie Nachbelegung. Systemträger zur Teilung des Grundprofils in drei separate Bereiche: zwei getrennte Leitungsführungskammern sowie einen Geräteeinbaubereich.

    Mit Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten und Geräteeinbaudosen mit Schnellbefestigung. Zusätzliches C-Profil als Geräteeinbaumöglichkeit. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.

    Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

    Höhe: 68 mm
    Breite: 170 mm
    Länge: 2000 mm
    Anzahl der einsetzbaren Oberteile: 3
    Oberteilbreite 1: 80 mm
    Oberteilbreite 2: 45 mm
    Oberteilbreite 3: 45 mm
    Lichter innerer Querschnitt: 9130 - 9130 mm²
    Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 22
    Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 38
    Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
    Bodenlochung: Ja
    Werkstoff: Polyvinylchlorid (PVC)
    Oberfläche: Unbehandelt
    Halogenfrei: Nein
    Farbe: Verkehrsweiß
    RAL Nummer: 9016
    Stoßfestigkeit IK: IK07
    IP-Klasse (Ingress Protection): IP30
    Kanalverbindung: Vormontierte Kupplungen
    Kabelhalteklammer im Lieferumfang enthalten: Ja
    Anzahl Kabelklammer pro Meter: 0

    Fabrikat : Hager oder gleichwertig
    Artikel : BRN6517019016
    gewähltes Fabrikat/Typ: '___________/___________'
    liefern, montieren und betriebsfertig anschließen.

    catalog.pageproduct.copy_export.div GAEB, HTML, PDF, DOC, ÖNORM, ...

    catalog.pageproduct.copied.div
    *Technische Änderungen und Irrtümer sowie Preisänderungen vorbehalten. Alle Preise verstehen sich exklusive Umsatzsteuer.

    Kompetenzfelder für Wohn- & Zweckbau

    • Energieverteilung
    • Leitungsführung & Raumanschlusssysteme
    • Gebäudeautomation
    • Brandschutz

    Kontakt & Service

    • Kontakt
    • Unser Team
    • Download-Center

    Unternehmen

    • Über uns
    • Nachhaltigkeit
    • Karriere

    Wer wir sind

    Wir gestalten die elek­tri­sche Welt von morgen.

    Als führender Anbieter von Lösungen und Dienstleistungen für elektrotechnische Installationen in Wohn-, Industrie- und Gewerbeimmobilien gehören wir zu den Innovationsführern der Branche. For you, with you.

    Folgen Sie uns

    • Impressum
    • Datenschutzerklärung
    • Cookies
    • Sicherheitslücken melden
    • AGBs

    Hager Electro Ges.m.b.H.
    Dieselgasse 3
    2333 Leopoldsdorf
