Das Brüstungskanal-Unterteil BRN 68x130mm aus PVC in Verkehrsweiß (RAL 9016), konform mit DIN EN 50085-1, ermöglicht durch abnehmbare Seitenoberteile und Bodenlochung eine einfache Montage und flexible Leitungsverlegung. Es teilt sich in zwei Leitungsführungskammern und einen Geräteeinbaubereich - perfekt für die Verlegung von Daten- wie Stromkabel. So geht sowohl Erstinstallation als auch Nachrüstung leicht von der Hand; sorgar bei laufendem Betrieb. Ideal für Büroumgebungen und Schulen.
EAN
4012740008075
Marke
Hager
VPE
8 m
Preisgruppe
T01
Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x130mm aus PVC in vweiß BRN6513019016
Preis
38,99 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
BR08029016
Brüstungskanal-Oberteil aus PVC zu BR mit Oberteilbreite 80mm verkehrsweiß
9,75 €/ m
Optionales Zubehör
-
Schallbarriere 1 Produkte verfügbar -
Schnittkaschierung 1 Produkte verfügbar -
Wandanschlussblende 1 Produkte verfügbar -
Abschlussstück für Wandanschlussblende 1 Produkte verfügbar -
Trennwand 3 Produkte verfügbar -
Kabelrückhalteklammer für Geräteeinbaukanal 2 Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe68 mm
-
Breite130 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt6900 - 6900 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile3
-
Oberteilbreite 180 mm
-
Oberteilbreite 225 mm
-
Oberteilbreite 325 mm
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)13
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)29
Kompatibilität
-
Format GeräteeinbaumöglichkeitStandard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Installation, Montage
-
BodenlochungJa
Werkstoff
-
WerkstoffPolyvinylchlorid (PVC)
-
OberflächeUnbehandelt
-
FarbeVerkehrsweiß
-
RAL Nummer9016
Sicherheit
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
Einsatzbedingungen
-
Betriebstemperatur-5 - 60 °C
Konnektivität
-
KanalverbindungVormontierte Kupplungen
Ausstattung
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Anzahl Kabelklammer pro Meter0
-
Mit SchutzfolieJa
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

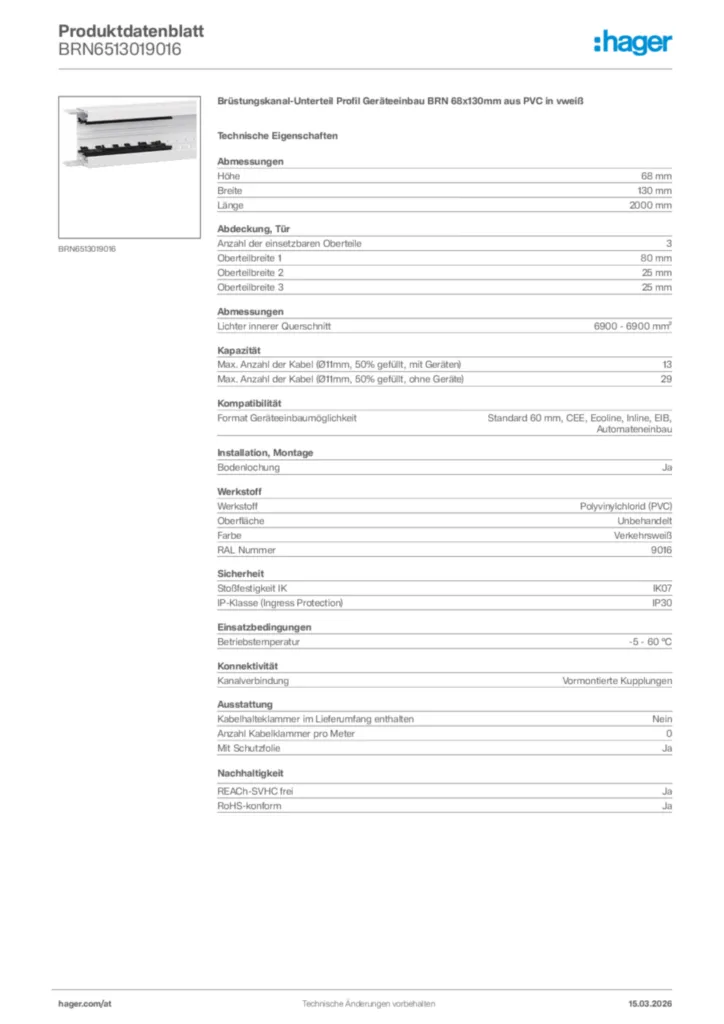

Hager Produktdatenblatt BRN6513019016
Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x130mm aus PVC in vweiß
PDF -
Bestellhilfe
21AT0002MC_Bestellhilfe_BR-Family_2021_04_WEB
Bestellhilfe von Brüstungskanalsystemen
PDF872,69 kB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF Dateien International 2023-02-02
DXF369,04 kB -
STEP Dateien
STEP Dateien International 2023-02-02
STP2,73 MB -
With variables
Product drawing
Produkt Zeichnung International 2023-02-02
PDF68,98 kB -
Konformitätserklärung
EU-Konformitätserklärung für BRN65
Konformitätserklärung International 2020-01-29
PDF54,01 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BR6521069016Endstück schnittkasch. zu BR/H/N/A 68x210mm Oberteil 80mm hfr in verkehrsweißPreis26,48 €/ Stück * -
2
BR6517069016Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in verkehrsweißPreis14,12 €/ Stück * -
3
BR651704H9016Inneneck einstellbar zu BR/H/N/A/S 68x170mm Oberteil 80mm hfr verkehrsweißPreis47,59 €/ Stück * -
4
BR65170W9011Wandanschlussblende zu BR/H/N/A/S 68x170mm OT 80mm aus Stahlblech graphitschwarzPreis47,90 €/ Stück * -
5
BR65130W9016Wandanschlussblende zu BR/H/N/A/S 68x130mm OT 80mm aus Stahlblech verkehrsweißPreis33,32 €/ Stück *
Ausschreibungstext
Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x130mm aus PVC in vweiß
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal mit Oberteilbreite 80 mm, abnehmbare Seitenoberteile zur einfachen und schnellen Leitungsverlegung sowie Nachbelegung. Systemträger zur Teilung des Grundprofils in drei separate Bereiche: zwei getrennte Leitungsführungskammern sowie einen Geräteeinbaubereich.
Mit Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten und Geräteeinbaudosen mit Schnellbefestigung. Zusätzliches C-Profil als Geräteeinbaumöglichkeit. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 68 mm
Breite: 130 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 3
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 25 mm
Oberteilbreite 3: 25 mm
Lichter innerer Querschnitt: 6900 - 6900 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 13
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 29
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Vormontierte Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRN6513019016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal mit Oberteilbreite 80 mm, abnehmbare Seitenoberteile zur einfachen und schnellen Leitungsverlegung sowie Nachbelegung. Systemträger zur Teilung des Grundprofils in drei separate Bereiche: zwei getrennte Leitungsführungskammern sowie einen Geräteeinbaubereich.
Mit Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten und Geräteeinbaudosen mit Schnellbefestigung. Zusätzliches C-Profil als Geräteeinbaumöglichkeit. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 68 mm
Breite: 130 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 3
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 25 mm
Oberteilbreite 3: 25 mm
Lichter innerer Querschnitt: 6900 - 6900 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 13
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 29
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Vormontierte Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRN6513019016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
