Brüstungskanal-Unterteil frontrastend hfr zu BRH 65x100mm Oberteil 80mm vw BRH6510019016
Das Brüstungskanal-Unterteil, frontrastend, aus Kunststoff halogenfrei in Verkehrsweiß (RAL 9016) ist der perfekte Geräteeinbaukanal für alle professionellen Elektriker. Mit Abmessungen von 68x100mm und einer Oberteilbreite von 80mm bietet er genug Platz für eine ordentliche Kabelführung. Der halogenfreie Kunststoff ist flammwidrig und entwickelt in Verbindung mit Feuchtigkeit, z.B. Löschwasser, keine korrosiven Brandgase. Somit sind elektronische Geräte und Sachwerte besser geschützt.
EAN
4012740007221
Marke
Hager
VPE
8 m
Preisgruppe
T01
Passende Tools
Preis
52,67 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
BRH08029016
Brüstungskanal-Oberteil aus hfr zu BRH mit Oberteilbreite 80mm verkehrsweiß
23,66 €/ m
Optionales Zubehör
-
Schallbarriere 1 Produkte verfügbar -
Schnittkaschierung 1 Produkte verfügbar -
Wandanschlussblende 1 Produkte verfügbar -
Abschlussstück für Wandanschlussblende 1 Produkte verfügbar -
Kabelrückhalteklammer für Geräteeinbaukanal 2 Produkte verfügbar -
Trennwand 2 Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe68 mm
-
Breite100 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt5750 - 5750 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile1
-
Oberteilbreite 180 mm
-
Oberteilbreite 20
-
Oberteilbreite 30
Kompatibilität
-
Format GeräteeinbaumöglichkeitStandard 60 mm, CEE, Ecoline, EIB
Installation, Montage
-
BodenlochungJa
Werkstoff
-
WerkstoffPC-ABS
-
OberflächeUnbehandelt
-
FarbeVerkehrsweiß
-
RAL Nummer9016
Sicherheit
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP40
Einsatzbedingungen
-
Betriebstemperatur-5 - 90 °C
Konnektivität
-
KanalverbindungVormontierte Kupplungen
Ausstattung
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Anzahl Kabelklammer pro Meter0
-
Mit SchutzfolieJa
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

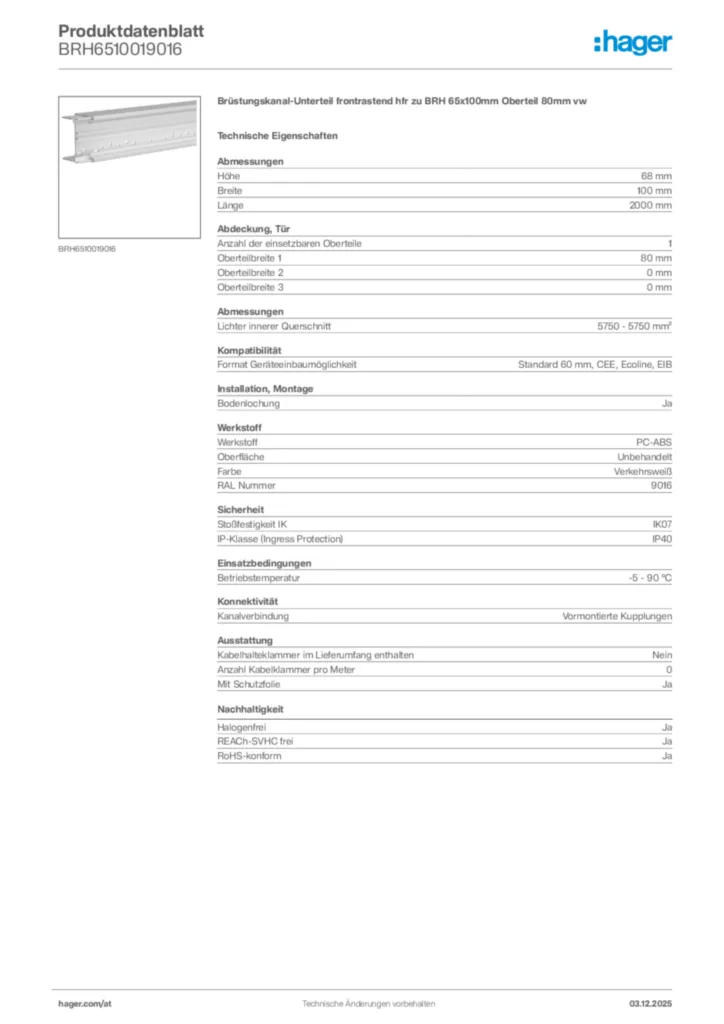

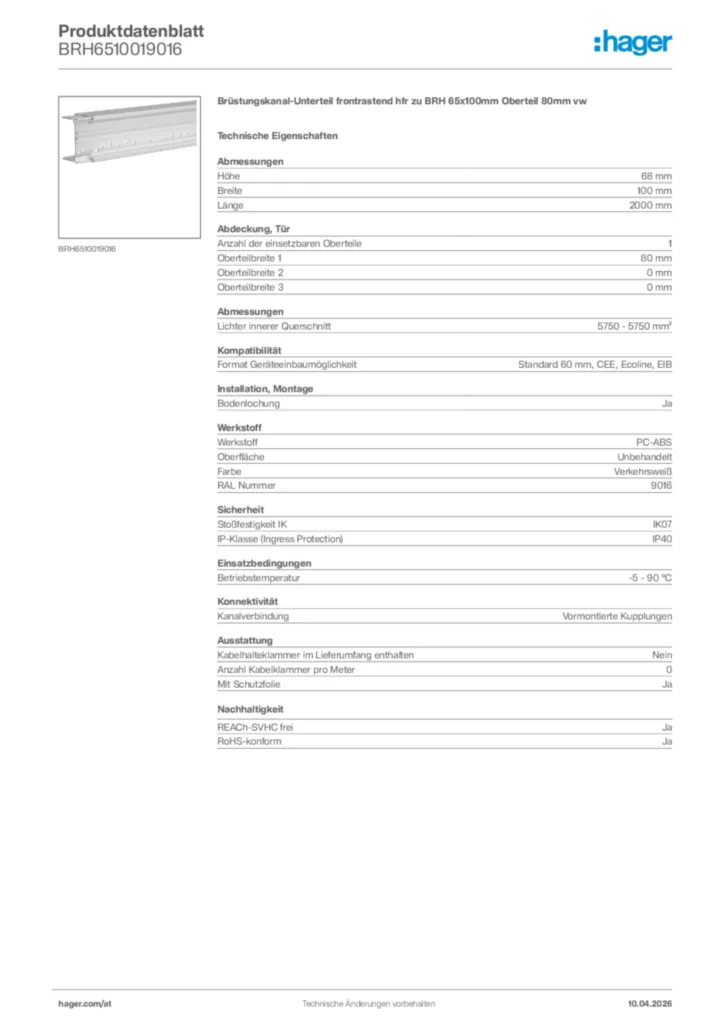

Hager Produktdatenblatt BRH6510019016
Brüstungskanal-Unterteil frontrastend hfr zu BRH 65x100mm Oberteil 80mm vw
PDF -
Technische Broschüre
21AT0001MC_Broschuere_Br-Family_2021_04_WEB
Ein Brüstungskanalsystem für alle Fälle.
PDF5,53 MB
Technische Broschüre de-AT 2022-07-06
PDF9,22 MB -
Bestellhilfe
21AT0002MC_Bestellhilfe_BR-Family_2021_04_WEB
Bestellhilfe von Brüstungskanalsystemen
PDF872,69 kB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF Dateien International 2023-02-02
DXF368,19 kB -
STEP Dateien
STEP Dateien International 2023-02-02
STP1,10 MB -
With variables
Product drawing
Produkt Zeichnung International 2023-02-02
PDF68,78 kB -
Tools
Online-Systemkonfigurator für Brüstungskanalsysteme
Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-09-07
PDF534,05 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BRS0802VERZBrüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinktPreis15,12 €/ m * -
2
BRAP0802ELNBrüstungskanaloberteil tehalit.BRAP 80mm Aluminium, natureloxiertPreis19,64 €/ m * -
3
BR652106D9011Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarzPreis33,20 €/ Stück * -
4
BR6517069011Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarzPreis17,79 €/ Stück * -
5
BR6513069011Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarzPreis17,24 €/ Stück *
Ausschreibungstext
Brüstungskanal-Unterteil frontrastend hfr zu BRH 65x100mm Oberteil 80mm vw
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus halogenfreiem Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal mit Oberteilbreite 80 mm zum Einbau handelsüblicher Geräte ohne Zusatzblenden.
Halogenfreier Kunststoff ist flammwidrig und entwickelt in Verbindung mit Feuchtigkeit, z.B. Löschwasser, keine korrosiven Brandgase. Somit sind elektronische Geräte und Sachwerte besser geschützt.
Mit Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten und Geräteeinbaudosen mit Schnellbefestigung. Zusätzliches C-Profil als Geräteeinbaumöglichkeit. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 68 mm
Breite: 100 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 5750 - 5750 mm²
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, EIB
Bodenlochung: Ja
Werkstoff: PC-ABS
Oberfläche: Unbehandelt
Halogenfrei: Ja
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Vormontierte Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRH6510019016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus halogenfreiem Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal mit Oberteilbreite 80 mm zum Einbau handelsüblicher Geräte ohne Zusatzblenden.
Halogenfreier Kunststoff ist flammwidrig und entwickelt in Verbindung mit Feuchtigkeit, z.B. Löschwasser, keine korrosiven Brandgase. Somit sind elektronische Geräte und Sachwerte besser geschützt.
Mit Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten und Geräteeinbaudosen mit Schnellbefestigung. Zusätzliches C-Profil als Geräteeinbaumöglichkeit. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 68 mm
Breite: 100 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 5750 - 5750 mm²
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, EIB
Bodenlochung: Ja
Werkstoff: PC-ABS
Oberfläche: Unbehandelt
Halogenfrei: Ja
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Vormontierte Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRH6510019016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
