Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 80mm aus Alu natureloxiert BRA652101ELN

Das Brüstungskanal-Unterteil BRA mit den Maßen 68x210mm und einer Oberteilbreite von 80mm besteht aus natureloxiertem Aluminium. Mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden, sowie frontrastendem Geräteeinbau für die werkzeuglose Montage.. Kupplungen zum Potenzialausgleich erhältlich. Es bietet eine robuste und korrosionsbeständige Lösung für Kabelmanagement und -schutz in gewerblichen Räumen, direkt an Wandbrüstungen.
EAN
4012740834186
Marke
Hager
VPE
6 m
Preisgruppe
T01
Passende Tools
  • Online-Systemkonfigurator für Brüstungskanalsysteme
Preis
 144,40 €
/ m *
 144,40 €
/ m *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 80mm aus Alu natureloxiert

BRA652101ELN

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Datenblatt

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Previous
Previous
BRA0802ELN
BRA0802ELN
Brüstungskanal-Oberteil zu BRA Breite 80mm aus Aluminium natureloxiert
 26,89 €/ m
Einer Liste hinzufügen
Einer Liste hinzufügen

Optionales Zubehör

  • Mehr sehen (14)
    • Schall­bar­riere 1 Produkte verfügbar
    • Inneneck 2 Produkte verfügbar
    • Ober­teil für Außeneck 1 Produkte verfügbar
    • Flachwinkel 2 Produkte verfügbar
    • Trenn­wand 2 Produkte verfügbar
    • Außeneck 2 Produkte verfügbar

    Optionales Zubehör

    • Schall­bar­riere
    • Inneneck
    • Ober­teil für Außeneck
    • Flachwinkel
    • Trenn­wand
    • Außeneck
    • Wand­an­schluss­blende
    • Abschluss­stück für Wand­an­schluss­blende
    • Schnitt­ka­schie­rung
    • Ends­tück
    • L5804

      Schallbarriere mit Zöpfe (15 Teile)
       59,66 €  / Stück*
    • BRA652104ELN

      Inneneck aus Grundprofil zu BRA 68x210mm Oberteil 80mm aus alu natureloxiert
       147,76 €  / Stück*
    • BR652104HLAN

      Inneneck einstellbar zu BR/H/N/A/S 68x210mm Oberteil 80mm halogenfrei LAN
       58,54 €  / Stück*
    • BRA0802AELN

      Außeneck-Abdeckung zu BRA Oberteil 80mm aus aluminium natureloxiert
       28,70 €  / Stück*
    • BRA652105ELN

      Flachwinkel aus Grundprofil zu BRA 68x210mm Oberteil 80mm aus alu natureloxiert
       154,90 €  / Stück*
    • BR652105HLAN

      Flachwinkel schnittkaschierend zu BR/H/N/A/S 68x210mm OT 80mm hfr LAN
       58,54 €  / Stück*
    • BRHT

      Trennwand für Kanäle mit C-Profil Einbau halogenfrei
       13,94 €  / m*
    • MH1257

      Trennwand 2-fach für Kanäle mit C-Profil EInbau aus PC-ABS zu Brüstungskanal BR
       22,40 €  / m*
    • BRA652103ELN

      Außeneck aus Grundprofil zu BRA 68x210mm Oberteil 80mm aus alu natureloxiert
       171,99 €  / Stück*
    • BR652103HLAN

      Außeneck einstellbar zu BR/H/N/A/S 68x210mm Oberteil 80mm halogenfrei LAN
       58,54 €  / Stück*
    • BR65210WLAN

      Wandanschlussblende zu BR/H/N/A/S 68x210mm OT 80mm aus Stahlblech lackiert alu
       45,66 €  / Stück*
    • BR210WKLAN

      Abschlussstück für Wand-Blende zu BR/A/H/S/N Breite 210 mm Stahlbl. lackiert alu
       19,05 €  / Stück*
    • BR652107LAN

      Schnittkaschierung zu BR/H/N/A/S 68x210mm OT 80mm aus Stahlblech lackiert alu
       19,47 €  / Stück*
    • BR652106LAN

      Endstück schnittkaschierend zu BR/H/N/A 68x210mm Oberteil 80mm hfr lackiert alu
       49,87 €  / Stück*

    Technische Merkmale

    Abmes­sungen
    • Höhe
      68 mm
    • Breite
      210 mm
    • Länge
      2000 mm
    • Lichter innerer Quer­schnitt
      12630 - 12630 mm²
    Abde­ckung, Tür
    • Anzahl der einsetz­baren Ober­teile
      1
    • Ober­teil­breite 1
      80 mm
    • Ober­teil­breite 2
      0
    • Ober­teil­breite 3
      0
    Kapa­zität
    • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Gerä­ten)
      39
    • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)
      52
    Kompa­ti­bi­lität
    • Format Gerä­te­ein­bau­mög­lich­keit
      Stan­dard 60 mm, CEE, Ecoline, EIB
    Instal­la­tion, Montage
    • Boden­lo­chung
      Ja
    Werk­stoff
    • Werk­stoff
      Alumi­nium
    • Ober­fläche
      Eloxiert
    • Farbe
      Alumi­nium
    Sicherheit
    • Stoß­fes­tig­keit IK
      IK08
    • IP-Klasse (Ingress Protec­tion)
      IP40
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -5 - 90 °C
    Konnek­ti­vität
    • Kana­l­ver­bin­dung
      Extra Kupp­lungen
    Ausstat­tung
    • Kabel­hal­te­klammer im Liefe­r­um­fang enthalten
      Nein
    • Anzahl Kabel­klammer pro Meter
      0
    • Mit Schutz­folie
      Ja

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACh-SVHC frei Ja
    Halogenfrei Ja

    Zertifizierungen und Dokumente

    Hager RoHS report BRA652101ELN
    PDF
    Hager REACH declaration BRA652101ELN
    PDF

    Downloads

    • Produktbild

      Bild BRA652101ELN | Hager Deutschland

      Produktbild BRA652101ELN

    • Product datasheet

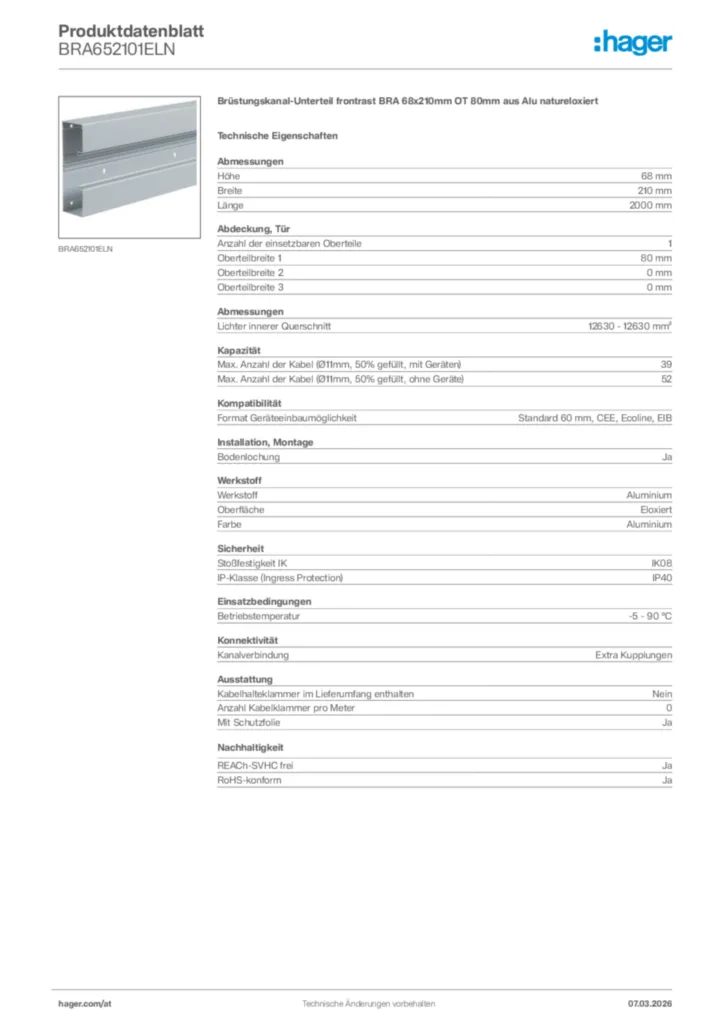

      Bild Hager Produktdatenblatt BRA652101ELN | Hager Deutschland

      Hager Produktdatenblatt BRA652101ELN

      Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 80mm aus Alu natureloxiert

      PDF

    • Bedienungsanleitung

      Bild Montageanleitung für BRA6510019010 - Brüstungskanal-Unterteil (DE-EN, Stand: 04.2011) | Hager Deutschland

      Montageanleitung für BRA6510019010 - Brüstungskanal-Unterteil (DE-EN, Stand: 04.2011)

      Bedienungsanleitung International 2011-04-29

      PDF
      29,16 kB

    • Technische Broschüre

      Bild 21AT0001MC_Broschuere_Br-Family_2021_04_WEB | Hager Deutschland

      21AT0001MC_Broschuere_Br-Family_2021_04_WEB

      Ein Brüstungskanalsystem für alle Fälle.

      PDF
      5,53 MB
      Bild Technische Broschüre de-AT 2022-07-06 | Hager Deutschland

      Technische Broschüre de-AT 2022-07-06

      PDF
      9,22 MB

    • Bestellhilfe

      Bild 21AT0002MC_Bestellhilfe_BR-Family_2021_04_WEB | Hager Deutschland

      21AT0002MC_Bestellhilfe_BR-Family_2021_04_WEB

      Bestellhilfe von Brüstungskanalsystemen

      PDF
      872,69 kB

    • Tool

      Bild Cable Management Revit Plugin | Hager Deutschland

      Cable Management Revit Plugin

      MSI
      50,17 MB

    • Tools

      Bild Online-Systemkonfigurator für Brüstungskanalsysteme | Hager Deutschland

      Online-Systemkonfigurator für Brüstungskanalsysteme

      Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.

      URL

    • Konformitätserklärung

      Bild CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019) | Hager Deutschland

      CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019)

      Konformitätserklärung International 2019-08-23

      PDF
      42,74 kB
    Mehr Downloads

    Ersatzteil

    Mehr sehen

    Weitere Produkte zu diesem System

      5
    • 1
      BRS0802VERZ - Brüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinkt
      BRS0802VERZ
      Brüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinkt
      Preis
       15,12 €
      / m *
       15,12 €
      / m *
    • 2
      BRAP0802ELN - Brüstungskanaloberteil tehalit.BRAP 80mm Aluminium, natureloxiert
      BRAP0802ELN
      Brüstungskanaloberteil tehalit.BRAP 80mm Aluminium, natureloxiert
      Preis
       19,64 €
      / m *
       19,64 €
      / m *
    • 3
      BR652106D9011 - Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarz
      BR652106D9011
      Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarz
      Preis
       33,20 €
      / Stück *
       33,20 €
      / Stück *
    • 4
      BR6517069011 - Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarz
      BR6517069011
      Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarz
      Preis
       17,79 €
      / Stück *
       17,79 €
      / Stück *
    • 5
      BR6513069011 - Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarz
      BR6513069011
      Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarz
      Preis
       17,24 €
      / Stück *
       17,24 €
      / Stück *

    Ausschreibungstext

    Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 80mm aus Alu natureloxiert

    Kanaltunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Aluminium nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden. Bei Oberteilbreite 80 mm zusätzlich frontrastender Geräteeinbau für werkzeuglose Montage möglich. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.

    Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

    Höhe: 68 mm
    Breite: 210 mm
    Länge: 2000 mm
    Anzahl der einsetzbaren Oberteile: 1
    Oberteilbreite 1: 80 mm
    Oberteilbreite 2: 0 mm
    Oberteilbreite 3: 0 mm
    Lichter innerer Querschnitt: 12630 - 12630 mm²
    Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 39
    Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 52
    Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, EIB
    Bodenlochung: Ja
    Werkstoff: Aluminium
    Oberfläche: Eloxiert
    Halogenfrei: Ja
    Farbe: Aluminium
    Stoßfestigkeit IK: IK08
    IP-Klasse (Ingress Protection): IP40
    Kanalverbindung: Extra Kupplungen
    Kabelhalteklammer im Lieferumfang enthalten: Nein
    Anzahl Kabelklammer pro Meter: 0

    Fabrikat : Hager oder gleichwertig
    Artikel : BRA652101ELN
    gewähltes Fabrikat/Typ: '___________/___________'
    liefern, montieren und betriebsfertig anschließen.

    Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

    Kopiert!
    *Technische Änderungen und Irrtümer sowie Preisänderungen vorbehalten. Alle Preise verstehen sich exklusive Umsatzsteuer.
