Verdrahtungskanal aus PVC BA7 80x120mm steingrau BA780120
Der Verdrahtungskanal BA7 aus PVC, in der Farbe Steingrau (RAL 7030), misst 80x120mm und verfügt über ein Unterteil mit Seitenstanzung. Die Stege sind ab einer Höhe und Breite von 40 mm werkzeuglos bis zum Boden ausbrechbar. Inklusive einer universellen Drahthalteklammer und einem Oberteil mit Bodenlochung gemäß EN 50085. Dieses Verdrahtungskanalsystem bietet eine flexible und effiziente Lösung für die Kabelorganisation und -führung in verschiedenen Installationsumgebungen.
EAN
4012740878654
Marke
Hager
VPE
16 m
Preisgruppe
T45
Preis
29,35 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abstandshülse 2 Produkte verfügbar -
Kabelrückhalteklammer für Verdrahtungskanalsystem 1 Produkte verfügbar -
Setzwerkzeug 3 Produkte verfügbar -
Kragenscheibe 1 Produkte verfügbar -
Kanalschere 1 Produkte verfügbar -
Ausbrechzange 1 Produkte verfügbar
Optionales Zubehör
-
M51592
Abstandhalter aus PVC Verdrahtungskanal-Zubehör 12mm schwarz
45,80 € / 100 Stück* -
M5159Abstandhalter aus PVC Verdrahtungskanal-Zubehör 20mm schwarz
68,03 € / 100 Stück*
-
L5264SCHW
Setzwerkzeug zum Einschlagen der Spreizniete L5067 schwarz
142,86 € / Stück* -
L5263ROTSetzwerkzeug zum Einschlagen der Spreizniete L5123 rot
142,43 € / Stück* -
L5262GRAUSetzwerkzeug zum Einschlagen der Spreizniete L5085 grau
142,43 € / Stück*
-
M5164
Kragenscheibe aus polyethylen für Schrauben M4-M5
16,98 € / 100 Stück*
-
L5561
Kanalschere zum Schneiden von Kunststoffprofilen Schnittlänge 85mm
311,98 € / Stück*
-
L6490
Ausbrechzange Verdrahtungskanal-Zubehör
216,67 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe80 mm
-
Breite120 mm
-
Länge2000 mm
-
Schlitzbreite6 mm
-
Stegbreite6,50 mm
Ausstattung
-
Oberteil im Lieferumfang enthaltenJa
Werkstoff
-
WerkstoffPolyvinylchlorid (PVC)
-
FarbeSteingrau
-
RAL Nummer7030
Funktionen
-
SelbstverlöschendJa
Normen
-
Brennbarkeitsklasse nach UL 94V0
Sicherheit
-
FeuerwiderstandsklasseM1
Architektur
-
FlexibelNein
Konfiguration
-
SeitenwandGeschlitzt
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

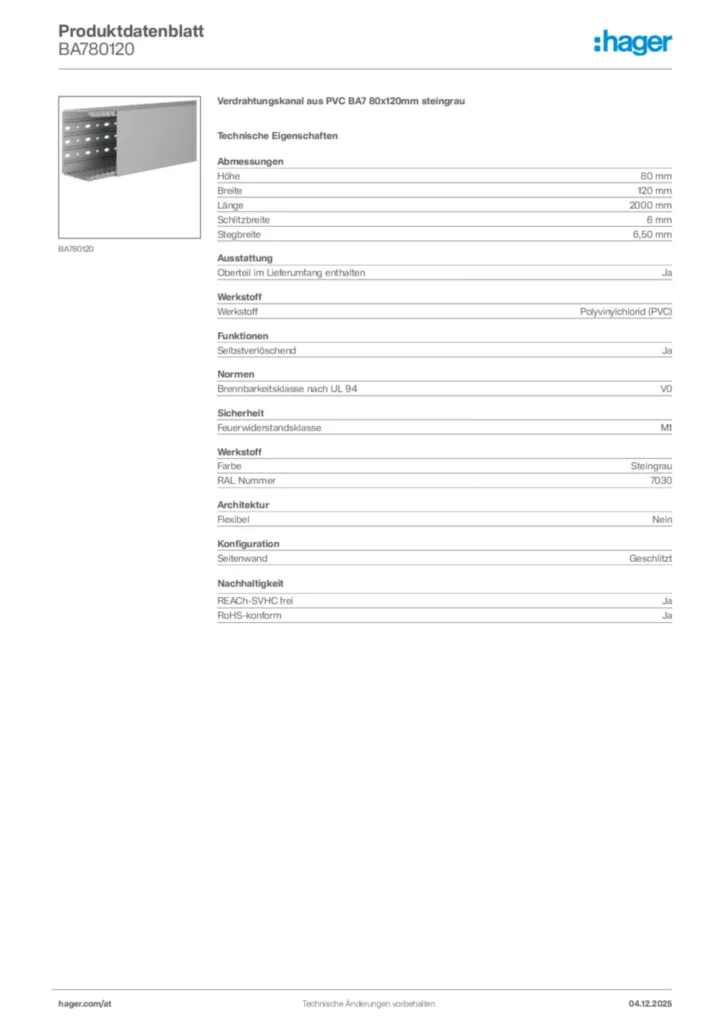

Hager Produktdatenblatt BA780120
Verdrahtungskanal aus PVC BA7 80x120mm steingrau
PDF -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
STEP Dateien
Step Model BA780120
STEP Dateien International 2020-01-01
STP522,57 kB -
Datenblatt
Product sheet for slotted trunking system BA7 in English
Produktdatenblatt en-GB 2018-10-11
PDF455,98 kB
Product sheet for slotted trunking system BA7 in German
Produktdatenblatt de-DE 2018-10-11
PDF457,86 kB -
Konformitätserklärung
CE-Konformitätserklärung für BA7xx - Verdrahtungskanal (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF39,95 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BA71202Verdrahtungskanal-Oberteil aus PVC zu BA7 Breite 120mm steingrauPreis12,44 €/ m * -
2
BA71002Verdrahtungskanal-Oberteil aus PVC zu BA7 Breite 100mm steingrauPreis11,03 €/ m * -
3
BA70802Oberteil aus PVC zu Verdrahtungskanal BA7 80mm steingrauPreis9,62 €/ m * -
4
BA70602Oberteil aus PVC zu Verdrahtungskanal BA7 60mm steingrauPreis6,32 €/ m * -
5
BA70402KOberteil aus PVC zu Verdrahtungskanal BA7 40mm steingrauPreis4,62 €/ m *
Ausschreibungstext
Verdrahtungskanal aus PVC BA7 80x120mm steingrau
Verdrahtungskanal bestehend aus Unterteil mit Seitenstanzung. Stege werkzeuglos bis zum Boden ausbrechbar ab Höhe 40 mm und Breite 40 mm. Eine Drahthalteklammer für alle Abmessungen inkl. Oberteil. Bodenlochung nach EN 50085
Höhe: 80 mm
Breite: 120 mm
Länge: 2000 mm
Schlitzbreite: 6 mm
Stegbreite: 6,50 mm
Oberteil im Lieferumfang enthalten: Ja
Werkstoff: Polyvinylchlorid (PVC)
Selbstverlöschend: Ja
Brennbarkeitsklasse nach UL 94: V0
Feuerwiderstandsklasse: M1
Halogenfrei: Nein
Farbe: Steingrau
RAL Nummer: 7030
Flexibel: Nein
Seitenwand: Geschlitzt
Fabrikat : Hager oder gleichwertig
Artikel : BA780120
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Verdrahtungskanal bestehend aus Unterteil mit Seitenstanzung. Stege werkzeuglos bis zum Boden ausbrechbar ab Höhe 40 mm und Breite 40 mm. Eine Drahthalteklammer für alle Abmessungen inkl. Oberteil. Bodenlochung nach EN 50085
Höhe: 80 mm
Breite: 120 mm
Länge: 2000 mm
Schlitzbreite: 6 mm
Stegbreite: 6,50 mm
Oberteil im Lieferumfang enthalten: Ja
Werkstoff: Polyvinylchlorid (PVC)
Selbstverlöschend: Ja
Brennbarkeitsklasse nach UL 94: V0
Feuerwiderstandsklasse: M1
Halogenfrei: Nein
Farbe: Steingrau
RAL Nummer: 7030
Flexibel: Nein
Seitenwand: Geschlitzt
Fabrikat : Hager oder gleichwertig
Artikel : BA780120
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
