Перемикач I-0-II з загальним виходом зверху, 2-пол., 40А/230В SFT240
Увійдіть, щоб створити список продуктів
Ви повинні увійти до свого облікового запису myHager, щоб створювати списки продуктів
Технічні характеристики
Архітектура
-
Кількість полюсів2
-
Нейтральне положенняБез нейтралі
-
Тип полюса2P
Електричний струм
-
Номінальний струм40 A
-
Номінальний умовний короткозамикальний струм Icc з плавкими запобіжниками типу gL-gG0,60 kA
-
Допустимий номінальний струм AC21, категорія A40 A
-
Допустимий номінальний струм AC21, категорія B40 A
-
Допустимий номінальний струм AC22, категорія A40 A
-
Допустимий номінальний струм AC22, категорія B40 A
-
Номінальна здатність до утворення короткого замикання Icm за 240 В AC згідно з IEC 60947-30,48 kA
-
Номінальний струм короткочасної витримки Icw на 1 с згідно з IEC 609470,60 kA
Напруга
-
Номінальна робоча напруга змінного струму230 - 230 V
-
Тип напруги живленняAC
-
Номінальна напруга ізоляції Ui440 V
-
Номінальна імпульсна витримувана напруга Uimp4,000 V
Установлення, монтаж
-
Номінальний момент затягування1,80 - 1,80 Nm
-
Тип нижньої клеми для модульних пристроївГвинтова клема
Емність
-
Кільксть модулів2
Безпека
-
Клас захисту від проникнення (IP)IP20
Частота
-
Частота50 - 60 Hz
Розміри
-
Висота83 mm
-
Ширина35 mm
-
Глибина70 mm
Обладнання
-
Кількість контактів NO0
-
Кількість контактів NC0
Умови використання
-
Робоча температура-20 - 50 °C
-
Температура зберігання / транспортування-40 - 80 °C
Під’єднання
-
Поперечний переріз гнучкого провідника1.5 - 10 mm²
-
Поперечний переріз жорсткого провідника1.5 - 16 mm²
Витривалість
-
Кількість механічних процесів200,000
-
Електрична міцність при номінальному навантаженні по AC21 у робочих циклах25,000
-
Електрична міцність при номінальному навантаженні по AC22 у робочих циклах25,000
Потужність
-
Загальна розсіювана потужність під номінальним струмом4,20 W
-
Розсіювана потужність з розрахунку на кожний полюс2,10 W
Підключення
-
Вирівнювання нижнього з’єднання для модульних пристроївЗміщена клема
-
Вирівнювання верхнього з’єднання для модульних пристроївЗміщена клема
Екологічна цінність
Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше
Сертифікати та документи
Завантаження
-

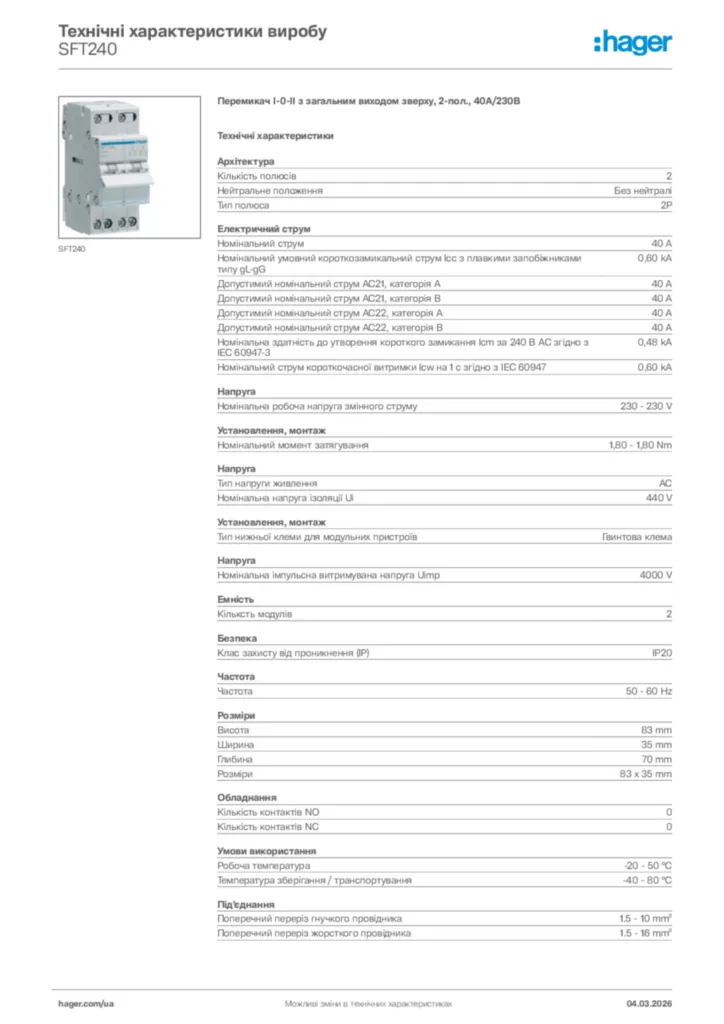

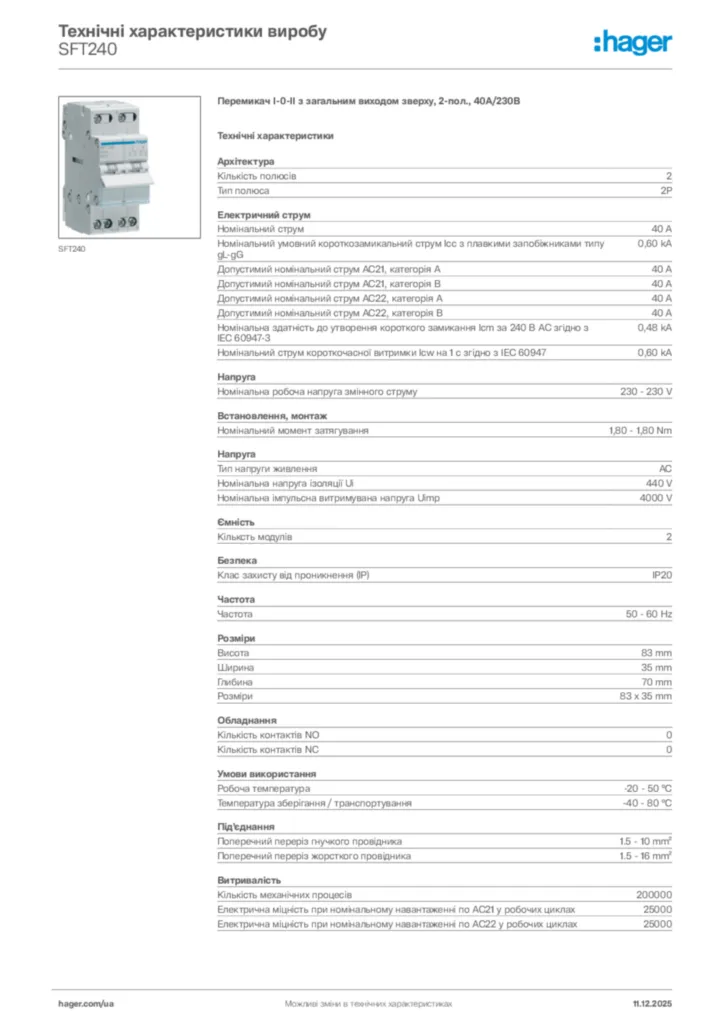

Product datasheet
Hager Технічні характеристики виробу SFT240
Перемикач I-0-II з загальним виходом зверху, 2-пол., 40А/230В
PDF -
Technical appendix (single product)
ChangeoverSwitch_WiringDiagrams
Technical appendix (single product) en-GB 2019-01-18
PDF55,83 kB -
Data sheet
UK_MD_TDS_ChangeoverSwitches
Technical data sheet including characteristics for modular changeover switches
PDF55,62 kB -
Ліцензія продукту
Licence for NETHERLANDS
Ліцензія продукту International 2024-08-09
PDF2,53 MB -
Декларація про відповідність
Декларація про відповідність en-GB 2025-02-06
PDF990,73 kB
