Вимикач навантаження 2-пол. з індикацією при вимкненні, 25А/230В SBB225
Увійдіть, щоб створити список продуктів
Ви повинні увійти до свого облікового запису myHager, щоб створювати списки продуктів
Завершіть вашу систему
Додаткові аксесуари
-
Допоміжний пристрій для розподільного щита 1 доступні продукти
Технічні характеристики
Архітектура
-
Кількість полюсів2
-
Тип полюса2P
Електричний струм
-
Номінальний струм25 A
-
Допустимий номінальний струм AC21, категорія A25 A
-
Допустимий номінальний струм AC21, категорія B25 A
-
Допустимий номінальний струм AC22, категорія A25 A
-
Допустимий номінальний струм AC22, категорія B25 A
-
Номінальна здатність до утворення короткого замикання Icm за 240 В AC згідно з IEC 60947-30,52 kA
-
Номінальний струм короткочасної витримки Icw на 1 с згідно з IEC 609470,37 kA
-
Номінальний умовний короткозамкнений струм Inc із запобіжником згідно з IEC/EN 60669-2-43000A/50A gG
Напруга
-
Номінальна робоча напруга змінного струму230 - 230 V
-
Тип напруги живленняAC
-
Номінальна напруга ізоляції Ui440 V
-
Номінальна імпульсна витримувана напруга Uimp4,000 V
Установлення, монтаж
-
Номінальний момент затягування1,80 - 1,80 Nm
Емність
-
Кільксть модулів1
Безпека
-
Клас захисту від проникнення (IP)IP20
Частота
-
Частота50 - 60 Hz
Розміри
-
Висота83 mm
-
Ширина17,50 mm
-
Глибина68 mm
Обладнання
-
Кількість контактів NO2
-
Кількість контактів NC0
Умови використання
-
Робоча температура-20 - 70 °C
-
Температура зберігання / транспортування-40 - 80 °C
Під’єднання
-
Поперечний переріз гнучкого провідника1.5 - 10 mm²
-
Поперечний переріз жорсткого провідника1.5 - 16 mm²
Витривалість
-
Кількість механічних процесів200,000
-
Електрична міцність при номінальному навантаженні по AC21 у робочих циклах25,000
-
Електрична міцність при номінальному навантаженні по AC22 у робочих циклах25,000
Потужність
-
Загальна розсіювана потужність під номінальним струмом1,90 W
-
Розсіювана потужність з розрахунку на кожний полюс0,90 W
Екологічна цінність
Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше
Сертифікати та документи
Завантаження
-

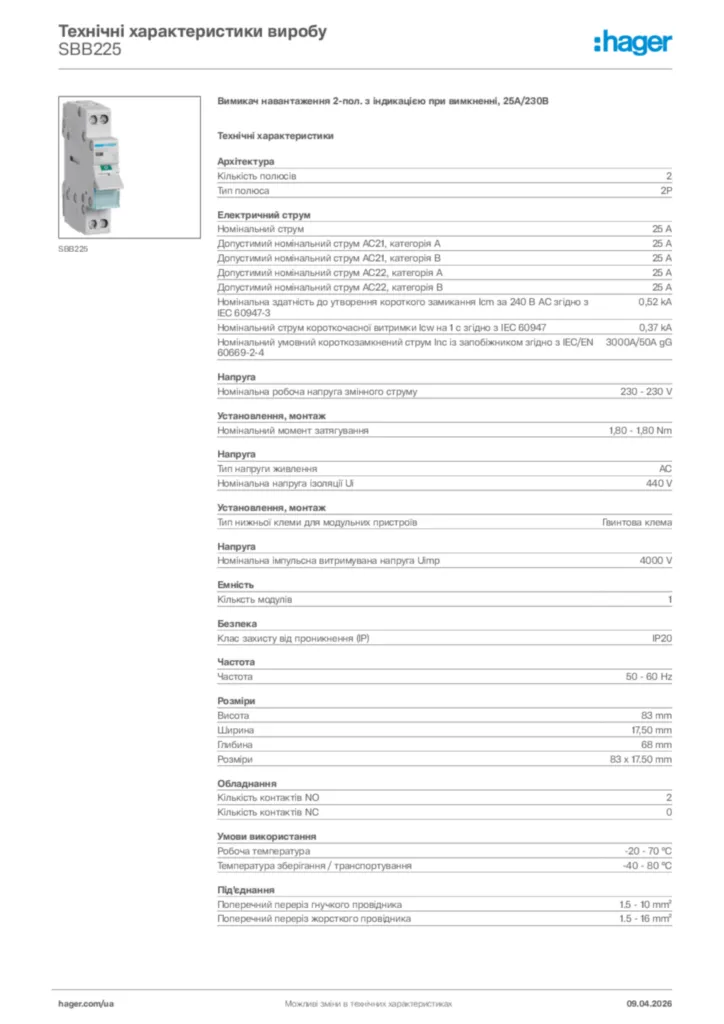

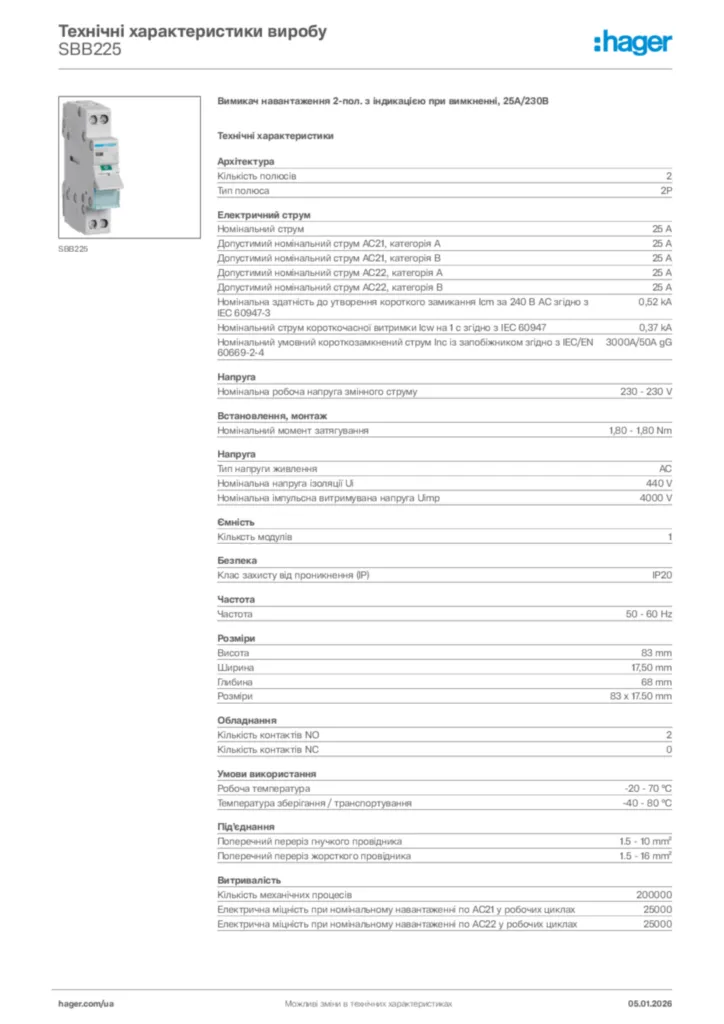

Product datasheet
Hager Технічні характеристики виробу SBB225
Вимикач навантаження 2-пол. з індикацією при вимкненні, 25А/230В
PDF -
Data sheet
UK_PD_TDS_LoadBreakDisconnectors.pdf
Data sheet en-GB 2024-03-22
PDF58,45 kB -
Ліцензія продукту
Licence for NETHERLANDS
Ліцензія продукту International 2024-08-09
PDF2,53 MB
Licence for NETHERLANDS
Ліцензія продукту International 2024-08-09
PDF2,23 MB -
Декларація про відповідність
Declaration
Declaration of conformity International 2022-01-31
PDF311,88 kB
Declaration
Declaration of conformity International 2022-11-28
PDF931,94 kB
Декларація про відповідність en-GB 2025-02-06
PDF990,73 kB
