Автоматичний вимикач 4P 50kA C-16A 6M HMX416
EAN
3250613232061
Упаковка
1 Штука
Увійдіть, щоб створити список продуктів
Ви повинні увійти до свого облікового запису myHager, щоб створювати списки продуктів
Завершіть вашу систему
Додаткові аксесуари
-
Функції блокування взаємоблокування 1 доступні продукти -
Механічне приладдя для низьковольтних компонентів 1 доступні продукти -
Котушка під напругою 1 доступні продукти -
Розчіплювач шунтовий 2 доступні продукти -
Блок додаткових контактів 2 доступні продукти
Завершіть вашу систему

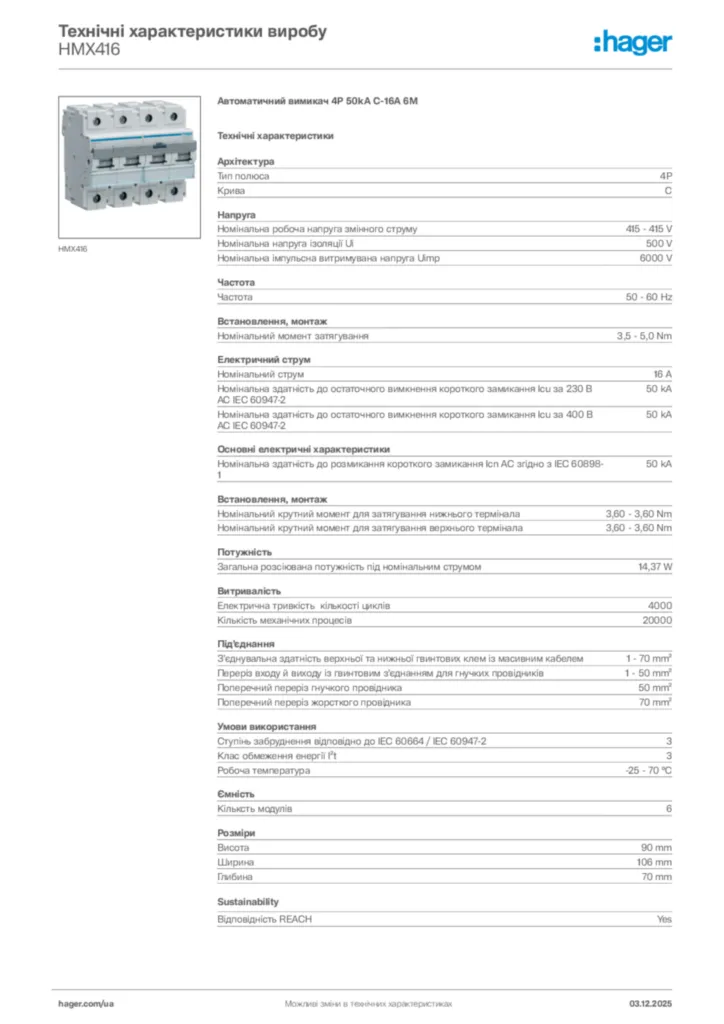

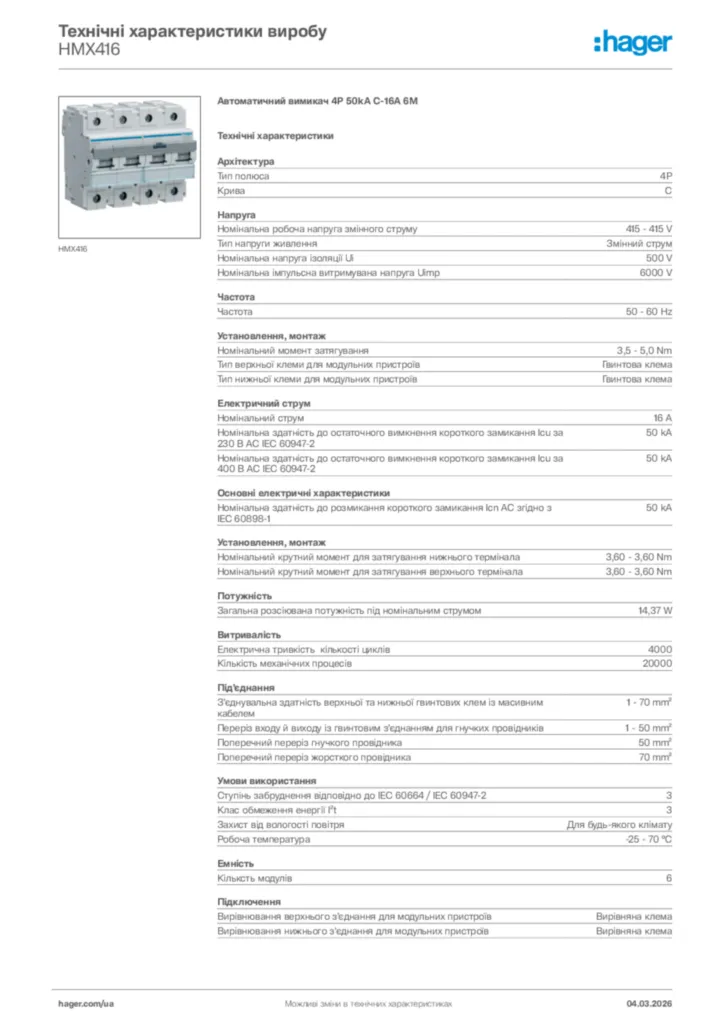

Технічні характеристики
Архітектура
-
Тип полюса4P
-
КриваC
Напруга
-
Номінальна робоча напруга змінного струму415 - 415 V
-
Номінальна напруга ізоляції Ui500 V
-
Номінальна імпульсна витримувана напруга Uimp6,000 V
Частота
-
Частота50 - 60 Hz
Електричний струм
-
Номінальний струм16 A
-
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 230 В AC IEC 60947-250 kA
-
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 400 В AC IEC 60947-250 kA
Встановлення, монтаж
-
Номінальний момент затягування3,5 - 5,0 Nm
-
Номінальний крутний момент для затягування нижнього термінала3,60 - 3,60 Nm
-
Номінальний крутний момент для затягування верхнього термінала3,60 - 3,60 Nm
Основні електричні характеристики
-
Номінальна здатність до розмикання короткого замикання Icn AC згідно з IEC 60898-150 kA
Потужність
-
Загальна розсіювана потужність під номінальним струмом14,37 W
Витривалість
-
Електрична тривкість кількості циклів4,000
-
Кількість механічних процесів20,000
Під’єднання
-
З’єднувальна здатність верхньої та нижньої гвинтових клем із масивним кабелем1 - 70 mm²
-
Переріз входу й виходу із гвинтовим з’єднанням для гнучких провідників1 - 50 mm²
-
Поперечний переріз гнучкого провідника50 mm²
-
Поперечний переріз жорсткого провідника70 mm²
Умови використання
-
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-23
-
Клас обмеження енергії I²t3
-
Робоча температура-25 - 70 °C
Ємність
-
Кільксть модулів6
Розміри
-
Висота90 mm
-
Ширина106 mm
-
Глибина70 mm
