Перемикач трьохпозиційний I-0-II, 80А, 400/690В, 4-полюсний, 12м HI404R
Увійдіть, щоб створити список продуктів
Ви повинні увійти до свого облікового запису myHager, щоб створювати списки продуктів
Завершіть вашу систему
Додаткові аксесуари
-
Блок допоміжних контактів 1 доступні продукти -
Аксесуари/запасні частини для низьковольтних вимикачів 1 доступні продукти -
Ручка дверного з'єднувача для розподільних пристроїв 2 доступні продукти -
Робочий вал вимикача 2 доступні продукти
Завершіть вашу систему
Технічні характеристики
Напруга
-
Номінальна робоча напруга змінного струму380 - 690 V
-
Номінальна напруга ізоляції Ui800 V
-
Номінальна імпульсна витримувана напруга Uimp8,000 V
Електричний струм
-
Номінальний струм80 A
-
Номінальний струм короткочасної витримки Icw згідно з IEC 609472,50 kA
-
Номінальний умовний короткозамикальний струм Icc з плавкими запобіжниками типу gL-gG100 kA
Потужність
-
Номінальна робоча потужність за 400 В AC AC152,000 W
-
Загальна розсіювана потужність під номінальним струмом6,10 W
Архітектура
-
Кількість полюсів4
-
Елемент керування/функціонуванняКоротка поворотна ручка
-
Тип полюса4P
Розміри
-
Висота116 mm
-
Ширина97 mm
-
Глибина215 mm
Елементи керування та індикатори
-
Мотор привід інтегрованийНі
Кришка, дверцята
-
Можливість блокуванняТак
Безпека
-
Клас захисту від проникнення (IP)IP20
Емність
-
Кільксть модулів12
Частота
-
Частота50 - 60 Hz
Умови використання
-
Робоча температура-20 - 70 °C
Під’єднання
-
Поперечний переріз жорсткого провідника4 - 50 mm²
Екологічна цінність
Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше
Сертифікати та документи
Завантаження
-
Product datasheet

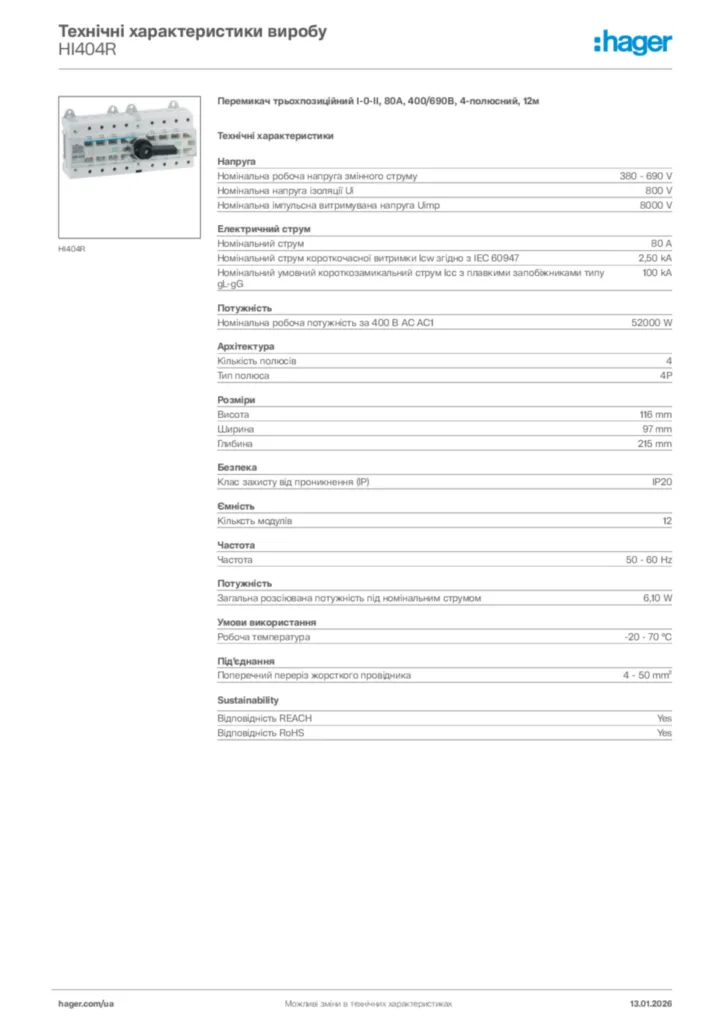

Hager Технічні характеристики виробу HI404R
Перемикач трьохпозиційний I-0-II, 80А, 400/690В, 4-полюсний, 12м
PDF -
Installation manual
commutateur modulaire
Installation manual en-GB, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2020-01-01
PDF326,16 kB -
Декларація про відповідність
Declaration
Декларація про відповідність International 2022-04-13
PDF573,94 kB
Декларація про відповідність en-GB 2024-12-04
PDF639,40 kB
