Вимикач навантаження модульний з видимим розривом до 50мм2, 3п 125А HA306
Увійдіть, щоб створити список продуктів
Ви повинні увійти до свого облікового запису myHager, щоб створювати списки продуктів
Завершіть вашу систему
Додаткові аксесуари
-
Ручка дверного з'єднувача для розподільних пристроїв 2 доступні продукти
Технічні характеристики
Електричний струм
-
Номінальний струм125 A
-
Допустимий номінальний струм для AC21125 A
-
Допустимий номінальний струм AC21, категорія A125 A
-
Допустимий номінальний струм AC21, категорія B125 A
-
Допустимий номінальний струм AC22, категорія A125 A
-
Допустимий номінальний струм AC22, категорія B125 A
-
Допустимий номінальний струм AC23, категорія A63 A
-
Допустимий номінальний струм AC23, категорія B63 A
-
Номінальний струм короткочасної витримки Icw на 1 с згідно з IEC 609472,50 kA
-
Номінальний струм короткочасної витримки Icw згідно з IEC 609472,50 kA
Під’єднання
-
Поперечний переріз жорсткого провідника50 mm² max.
-
Поперечний переріз гнучкого провідника50 mm²
Напруга
-
Номінальна напруга ізоляції Ui800 V
-
Номінальна робоча напруга змінного струму380 - 415 V
-
Номінальна імпульсна витримувана напруга Uimp8,000 V
Потужність
-
Розсіювана потужність з розрахунку на кожний полюс5,70 W
-
Загальна розсіювана потужність під номінальним струмом17,10 W
-
Номінальна робоча потужність за 400 В AC AC182,000 W
-
Номінальна робоча потужність за 400 В AC AC2328,000 W
Обладнання
-
Моторпривід опціональноНі
-
Кількість допоміжних контактів, перекидний контакт0
-
Кількість допоміжних контактів, НЗ контакт0
-
Кількість допоміжних контактів, НВ контакт0
Умови використання
-
Робоча температура-20 - 70 °C
Кришка, дверцята
-
Можливість блокуванняТак
Безпека
-
Клас захисту від проникнення (IP)IP20
Архітектура
-
Тип полюса3P
-
Кількість полюсів3
-
Елемент керування/функціонуванняКоротка поворотна ручка
Частота
-
Частота50 - 50 Hz
Функції
-
Є перемикачем зворотного ходуНі
-
Версія для установки аварійної зупинкиНі
-
Версія як головний перемикачТак
-
Версія як перемикач для технічного обслуговування/обслуговувальний вимикачТак
-
Версія як захисний перемикачТак
-
Варіант у виконанні компактного вимикача-роз’єднувачаТак
Емність
-
Кільксть модулів6
Установлення, монтаж
-
Номінальний момент затягування6 - 6,6 Nm
Підключення
-
Тип з'єднанняГвинтова клема
Розміри
-
Висота86,5 mm
-
Ширина108 mm
-
Глибина90 mm
Екологічна цінність
Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше
Сертифікати та документи
Завантаження
-

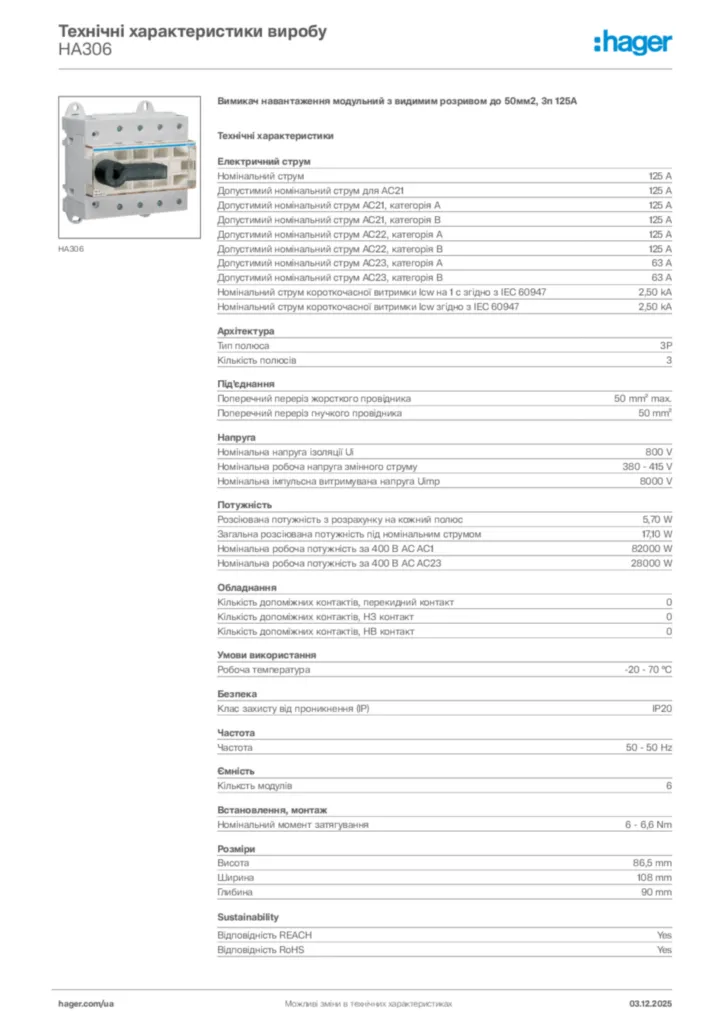

Product datasheet
Hager Технічні характеристики виробу HA306
Вимикач навантаження модульний з видимим розривом до 50мм2, 3п 125А
PDF -
Installation manual
Inter. a coupure visible HAx0x
Installation manual en-GB, es-ES, fr-FR, de-DE, it-IT 2020-01-01
PDF318,32 kB -
Декларація про відповідність
Declaration
Декларація про відповідність International 2022-04-13
PDF777,14 kB
Декларація про відповідність en-GB 2025-11-21
PDF611,04 kB
