EAN

3250612236305

Упаковка

1 Штука

Контактори для ламп

Контактор корпусний 3P, 230В-АС, 27А AC-5b EVL027C

Аксесуари
Технічні характеристики
Екологічна цінність
Документація
Більше продуктів

Завантажити паспорт продукту

Завершіть вашу систему

Допоміжний пристрій для розподільного щита 6 доступні продукти
Механічне приладдя для низьковольтних компонентів 1 доступні продукти

Технічні характеристики

Номінальна робоча напруга змінного струму

690 - 690 V
Тип напруги живлення

Змінний струм
Тип напруги живлення кола керування

Змінний струм
Номінальна напруга ізоляції Ui

690 V
Командна напруга AC

230 - 230 V
Номінальна імпульсна витримувана напруга Uimp

8,000 V

Допустимий номінальний струм для AC1

20 A
Номінальний струм за 40°C згідно з IEC 60947

45 A
Номінальний струм Ie до 230 В AC5a IEC 60947-4

20 A
Номінальний струм Ie до 230 В AC5b IEC 60947-4

27 A
Номінальний струм Ie до 400 В AC5a IEC 60947-4

20 A
Номінальний струм Ie до 400 В AC5b IEC 60947-4

27 A
Номінальний експлуатаційний струм Ie до 3P 380–400 В AC AC1 згідно з IEC 60947-4

45 A

Висота

85 mm
Ширина

45 mm
Глибина

138 mm
Довжина смуги основного кола

10 mm

Частота

50 - 60 Hz

Загальна розсіювана потужність під номінальним струмом

12,40 W
Розсіювана потужність на кожний контакт

10,30 W
Втрати потужності на котушці

2,10 W

Номінальний крутний момент для кола керування та допоміжних контактів

1,20 - 1,20 Nm
Номінальний крутний момент основного кола

3,20 - 3,20 Nm

Імпеданс на полюс

0

Електрична тривкість кількості циклів

10,000

Тип з'єднання

Гвинтова клема

Тип контактів

3NO
Довжина смуги кабелю керування та допоміжного з’єднувального кабелю

10 mm
З’єднувальна здатність верхньої та нижньої гвинтових клем із масивним кабелем

0,75 - 4 mm²
Переріз входу й виходу із гвинтовим з’єднанням для гнучких провідників

0,75 - 16 mm²

Кількість допоміжних контактів, НВ контакт

0
Кількість допоміжних контактів, НЗ контакт

0
Кількість контактів NO

3
Кількість контактів NC

0

Клас захисту від проникнення (IP)

IP00

Робоча температура

-25 - 60 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2

3
Макс. висота

2,000 m
Температура зберігання / транспортування

-40 - 80 °C

Тип полюса

3P

Екологічна цінність

Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше

Відповідність RoHS Так

REACh-SVHC free Так

Сертифікати та документи

PEP - Power contactor 4P, 125A on AC-1, 230 VAC (English)

PDF

372,49 kB

Hager REACH declaration EVL027C

PDF

Hager RoHS report EVL027C

PDF

Завантаження

Зображення продукту EVL027C

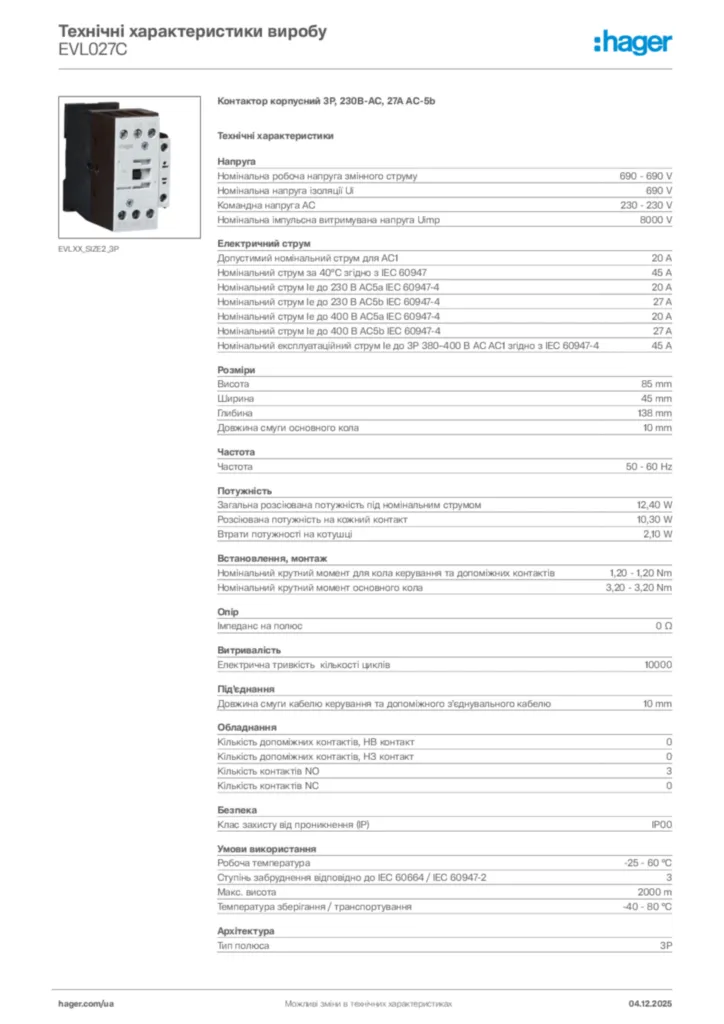

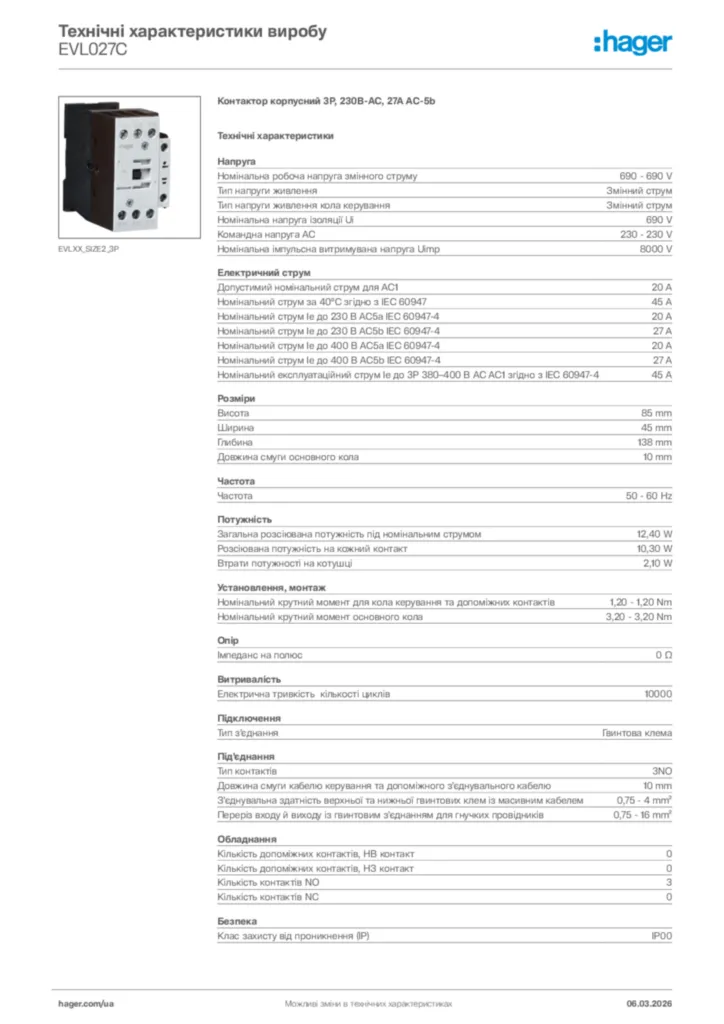

Product datasheet

Hager Технічні характеристики виробу EVL027C

Контактор корпусний 3P, 230В-АС, 27А AC-5b

PDF
Інструкція

Інструкція en-GB 2025-04-10

PDF

4,12 MB
Technical brochures

Технічна брошура Контатори та Автомати зах. Двигуна

Technical brochures uk-UA 2022-11-25

PDF

4,12 MB
Декларація про відповідність

Declaration Of Conformity

Declaration of conformity en-GB 2023-12-12

PDF

421,30 kB

Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications

Declaration of conformity International 2021-03-01

PDF

60,48 kB

Більше документації
