Контактор корпусний 3P, 230В-АС, 50А AC-3 EV050C

EAN

3250612236121

Упаковка

1 Штука

Аксесуари
Технічні характеристики
Екологічна цінність
Документація
Більше продуктів

Завантажити паспорт продукту

Завершіть вашу систему

Допоміжний кабельний адаптер 1 доступні продукти
Теплове реле перевантаження 4 доступні продукти
Допоміжний пристрій для розподільного щита 2 доступні продукти
Механічне приладдя для низьковольтних компонентів 1 доступні продукти
Модуль захисту від перенапруги 1 доступні продукти

Технічні характеристики

Тип полюса

3P

Номінальна робоча напруга змінного струму

12 - 690 V
Командна напруга AC

230 - 230 V
Номінальна імпульсна витримувана напруга Uimp

8,000 V
Номінальна напруга ізоляції Ui

690 V

Номінальний струм Ie до 110 В DC1 IEC 60947-4

50 A
Номінальний струм Ie до 220 В DC1 IEC 60947-4

45 A
Номінальний експлуатаційний струм Ie до 3P 220–230 В AC1 згідно з IEC 60947-4

80 A
Номінальний експлуатаційний струм Ie до 3P 220–230 В AC3 згідно з IEC 60947-4

50 A
Номінальний експлуатаційний струм Ie до 3P 220–230 В AC4 згідно з IEC 60947-4

21 A
Допустимий номінальний струм для AC3

50 A
Номінальний експлуатаційний струм Ie до 3P 380–400 В AC AC1 згідно з IEC 60947-4

80 A
Номінальний експлуатаційний струм Ie до 3P 380–400 В AC AC3 згідно з IEC 60947-4

50 A
Номінальний експлуатаційний струм Ie до 3P 380–400 В AC AC4 згідно з IEC 60947-4

21 A

Довжина смуги основного кола

14 mm
Глибина

147 mm

Частота

50 - 60 Hz

Загальна розсіювана потужність під номінальним струмом

14 W
Втрати потужності на котушці

4,10 W
Номінальна робоча потужність для 3P за 220–230 В AC AC1 згідно з IEC 60947-4

30 kW
Номінальна робоча потужність для 3P за 220–230 В AC AC4 згідно з IEC 60947-4

6 kW
Споживання електроенергії

16 VA
Номінальна робоча потужність для 3P за 380–400 В AC AC1 згідно з IEC 60947-4

53 kW
Пускова потужність, що поглинається

149 VA
Номінальна робоча потужність для 3P за 220–230 В AC AC3 згідно з IEC 60947-4

15,50 kW
Номінальна робоча потужність для 3P за 380–400 В AC AC4 згідно з IEC 60947-4

10 kW

Номінальний крутний момент для кола керування та допоміжних контактів

1,20 - 1,20 Nm
Номінальний крутний момент основного кола

3,30 - 3,30 Nm

Довжина смуги кабелю керування та допоміжного з’єднувального кабелю

10 mm

Кількість допоміжних контактів, НВ контакт

0
Кількість допоміжних контактів, НЗ контакт

0
Кількість контактів NO

3
Кількість контактів NC

0

Клас захисту від проникнення (IP)

IP00

Робоча температура

-25 - 60 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2

3
Температура зберігання / транспортування

-40 - 80 °C

Екологічна цінність

Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше

Відповідність RoHS Так

Відповідність REACH Так

Сертифікати та документи

PEP document en-GB 2025-09-03

PDF

372,49 kB

Hager REACH declaration EV050C

PDF

Hager RoHS report EV050C

PDF

Завантаження

Зображення продукту EV050C

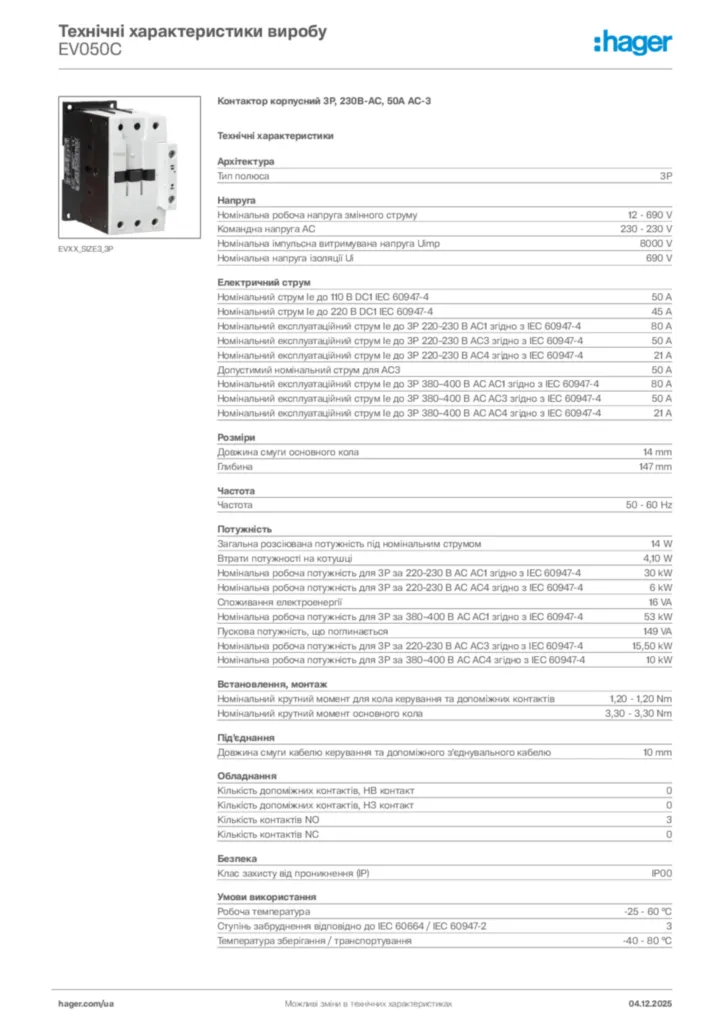

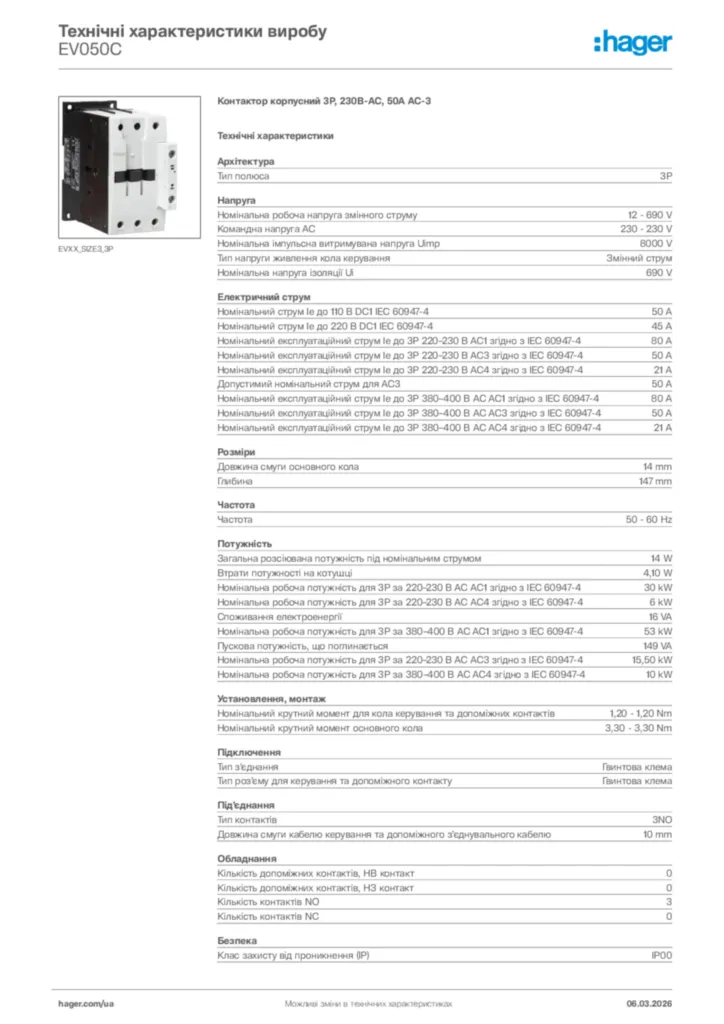

Product datasheet

Hager Технічні характеристики виробу EV050C

Контактор корпусний 3P, 230В-АС, 50А AC-3

PDF
Інструкція

Manual en-GB 2025-04-10

PDF

4,12 MB
Technical brochures

Технічна брошура Контатори та Автомати зах. Двигуна

Technical brochures uk-UA 2022-11-25

PDF

4,12 MB
Декларація про відповідність

Declaration Of Conformity

Declaration of conformity en-GB 2023-12-12

PDF

421,30 kB

Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications

Declaration of conformity International 2021-03-01

PDF

60,48 kB

Більше документації
