Диференціальні автоматичні вимикачі (ДАВ/RCBO)

RCBO 1P+N 6kA C-10A 300mA A HI AFH960

Аксесуари
Технічні характеристики
Екологічна цінність
Документація
Більше продуктів

Завантажити паспорт продукту

Завершіть вашу систему

Відключення при зниженій та підвищеній напрузі 1 доступні продукти

Технічні характеристики

Тип полюса

1P+N
Кількість захищених полюсів

1
Крива

C

Тип диференційного захисту

A HI
Клас захисту від проникнення (IP)

IP20

Номінальна здатність до розмикання короткого замикання Icn AC згідно з IEC 60898-1

6 kA

Номінальна напруга ізоляції Ui

500 V
Номінальна імпульсна витримувана напруга Uimp

4,000 V
Макс. робоча напруга

240 V
Номінальна робоча напруга змінного струму

240 - 240 V
Категорія перенапруги згідно з IEC 60947-1

3
Тип напруги живлення

Змінний струм

Номінальний струм

10 A
Номінальний залишковий експлуатаційний струм Idn

300 mA
Номінальний струм за -25°C

12 A
Номінальний струм за -20°C

11,80 A
Номінальний струм за -15°C

11,70 A
Номінальний струм за -10°C

11,50 A
Номінальний струм за -5°C

11,30 A
Номінальний струм за 0°C

11,10 A
Номінальний струм за 5°C

11 A
Номінальний струм за 10°C

10,80 A
Номінальний струм за 15°C

10,60 A
Номінальний струм за 20°C

10,40 A
Номінальний струм за 25°C

10,20 A
Номінальний струм за 30°C

10 A
Номінальний струм за 35°C

9,90 A
Номінальний струм за 40°C

9,70 A
Номінальний струм за 45°C

9,60 A
Номінальний струм за 50°C

9,40 A
Номінальний струм за 55°C

9,30 A
Номінальний струм за 60°C

9,10 A
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч

1
Мін./макс. порогове значення теплової операції AC

1,13 - 1,45 A
Номінальна здатність до розриву в робочих умовах Ics AC відповідно до IEC 60898-1

6 kA

Загальна розсіювана потужність під номінальним струмом

2,60 W

Частота

50 - 50 Hz

Макс. висота

2,000 m
Клас обмеження енергії I²t

3
Робоча температура

-25 - 40 °C
Температура зберігання / транспортування

-25 - 70 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2

2
Захист від вологості повітря

Для будь-якого клімату

Номінальний крутний момент для затягування нижнього термінала

2,10 - 2,10 Nm
Номінальний крутний момент для затягування верхнього термінала

2,10 - 2,10 Nm
Тип нижньої клеми для модульних пристроїв

biconnect

Електрична тривкість кількості циклів

2,000
Кількість механічних процесів

2,000

Поперечний переріз гнучкого провідника

1 - 16 mm²
Поперечний переріз жорсткого провідника

1 - 25 mm²
Переріз вводу зі гвинтовим з’єднанням для гнучких провідників

1 - 16 mm²
Переріз вводу зі гвинтовим з’єднанням для масивних провідників

1 - 25 mm²
Переріз входу й виходу із гвинтовим з’єднанням для гнучких провідників

1 - 16 mm²
З’єднувальна здатність верхньої та нижньої гвинтових клем із масивним кабелем

1 - 25 mm²

Кільксть модулів

2

Висота

83 mm
Ширина

35 mm
Глибина

68 mm

Екологічна цінність

Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше

Відповідність RoHS Так

Сертифікати та документи

PEP - RCBO 1P+N 6kA B-16A 30mA A (English)

PDF

16,18 MB

REACH declaration AFH960

PDF

RoHS report AFH960

PDF

Завантаження

Зображення продукту AFH960

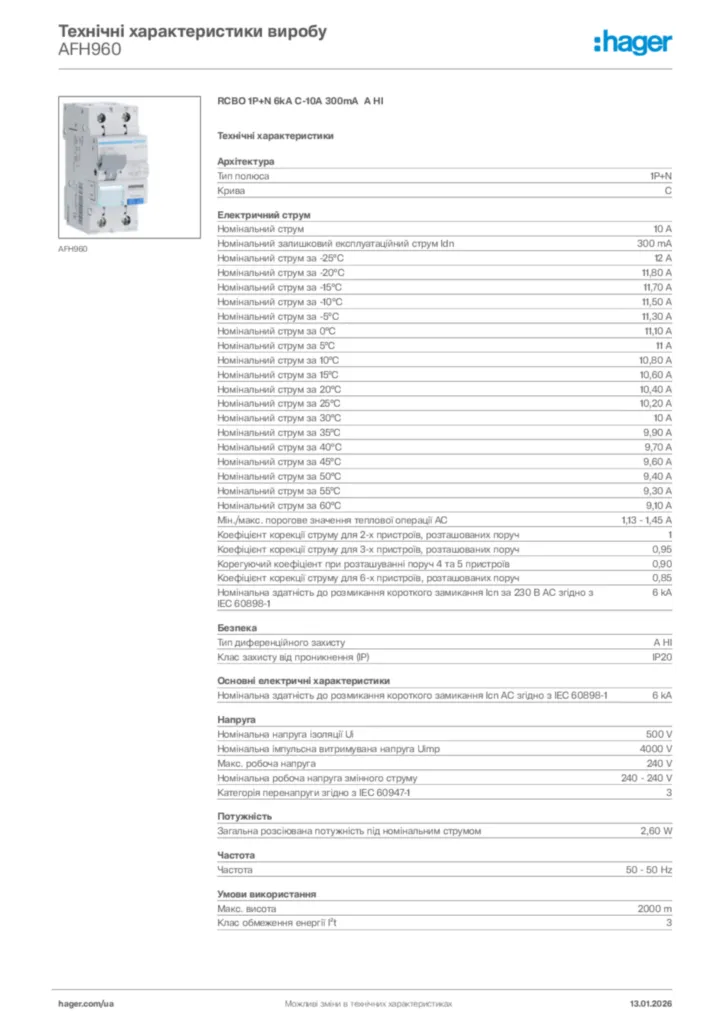

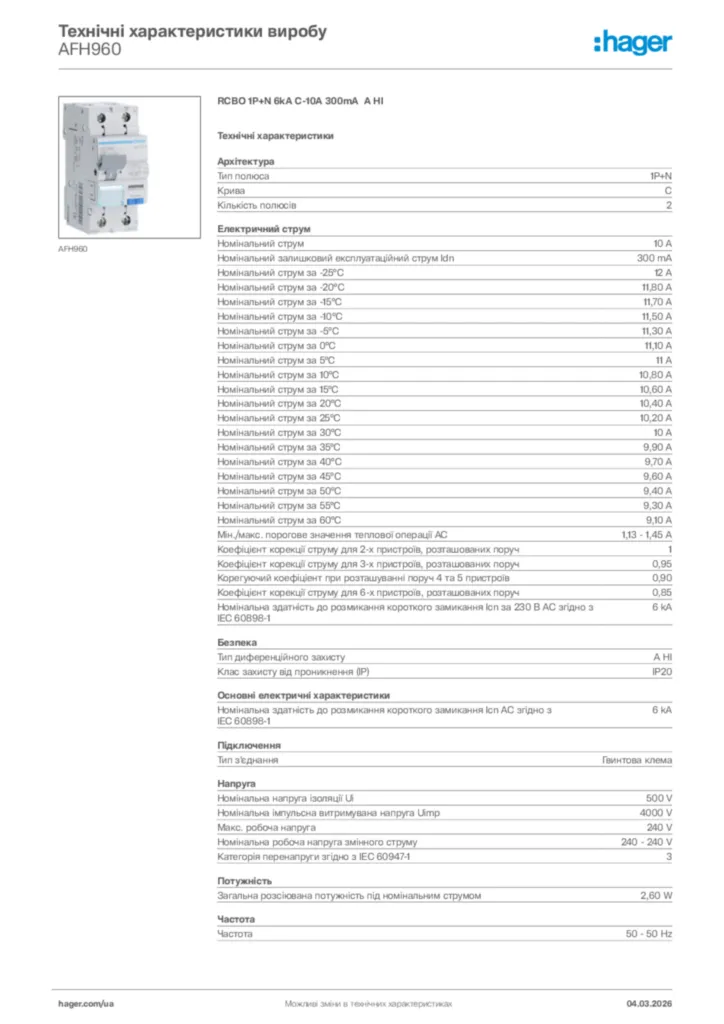

Технічний паспорт продукту

Hager Технічні характеристики виробу AFH960

RCBO 1P+N 6kA C-10A 300mA A HI

PDF

Більше документації
