EAN

3250611020172

Упаковка

1 Штука

Диференціальні автоматичні вимикачі (ДАВ/RCBO)

ДАВ 3x(1P+N) 6kA C-13A 30mA тип-А QuickConnect ADZ363D

Аксесуари
Технічні характеристики
Екологічна цінність
Документація
Більше продуктів

Завантажити паспорт продукту

Завершіть вашу систему

Відключення при зниженій та підвищеній напрузі 1 доступні продукти

Технічні характеристики

Тип полюса

3x 1P+N

Номінальна робоча напруга змінного струму

230 - 230 V
Тип напруги живлення

Змінний струм
Номінальна напруга ізоляції Ui

500 V
Значення діелектричної міцності на частоті живлення

2 kV
Номінальна імпульсна витримувана напруга Uimp

4,000 V

Частота

50 - 50 Hz

Номінальний струм

13 A
Номінальна здатність до розриву в робочих умовах Ics AC відповідно до IEC 60898-1

6 kA
Номінальний струм за -25°C

16,80 A
Номінальний струм за -20°C

16,50 A
Номінальний струм за -15°C

16,20 A
Номінальний струм за -10°C

15,90 A
Номінальний струм за -5°C

15,60 A
Номінальний струм за 0°C

15,20 A
Номінальний струм за 5°C

14,90 A
Номінальний струм за 10°C

14,50 A
Номінальний струм за 15°C

14,20 A
Номінальний струм за 20°C

13,80 A
Номінальний струм за 25°C

13,40 A
Номінальний струм за 30°C

13 A
Номінальний струм за 35°C

12,80 A
Номінальний струм за 40°C

12,70 A
Номінальний струм за 45°C

12,50 A
Номінальний струм за 50°C

12,40 A
Номінальний струм за 55°C

12,20 A
Номінальний струм за 60°C

12,10 A
Номінальний струм за 65°C

11,90 A
Номінальний струм за 70°C

11,70 A
Номінальний залишковий експлуатаційний струм Idn

30 mA
Номінальна здатність до розмикання короткого замикання Icn за 230 В AC згідно з IEC 60898-1

6 kA

Номінальна здатність до розмикання короткого замикання Icn AC згідно з IEC 60898-1

6 kA

Номінальний крутний момент для затягування нижнього термінала

2 - 2 Nm
Номінальний момент затягування

2 - 2 Nm

Загальна розсіювана потужність під номінальним струмом

9,60 W

Електрична тривкість кількості циклів

2,000
Кількість механічних процесів

2,000

Переріз вводу зі гвинтовим з’єднанням для гнучких провідників

1 - 4 mm²
Переріз вводу зі гвинтовим з’єднанням для масивних провідників

1 - 4 mm²

Робоча температура

-25 - 70 °C
Температура зберігання / транспортування

-25 - 80 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2

2
Клас обмеження енергії I²t

3

Кільксть модулів

4

Висота

86 mm
Ширина

71 mm
Глибина

70 mm

Тип з'єднання

quickconnect

Екологічна цінність

Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше

Відповідність RoHS Так

Сертифікати та документи

Документ PEP en-GB 2025-12-09

PDF

16,18 MB

Hager REACH declaration ADZ363D

PDF

Hager RoHS report ADZ363D

PDF

Завантаження

Зображення продукту ADZ363D

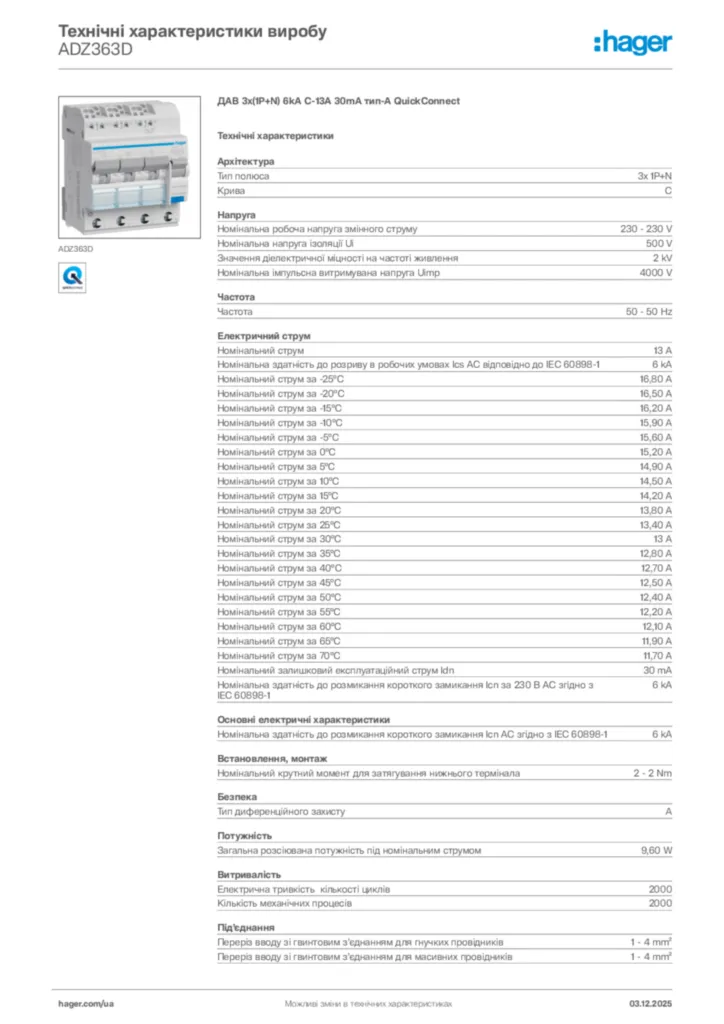

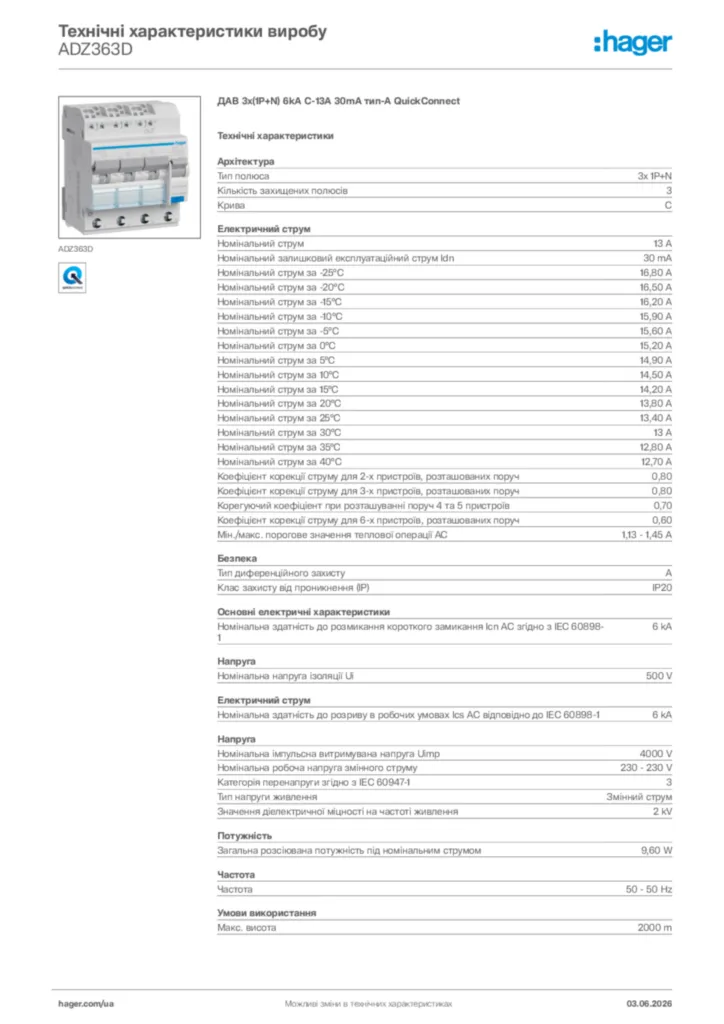

Product datasheet

Hager Технічні характеристики виробу ADZ363D

ДАВ 3x(1P+N) 6kA C-13A 30mA тип-А QuickConnect

PDF
Installation manual

Installation manual de-DE, fr-FR, it-IT, en-GB 2023-10-02

PDF

1,28 MB

Installation manual en-GB, fr-FR, de-DE, it-IT 2014-11-20

PDF

1,29 MB

Installation manual en-GB, fr-FR, de-DE, it-IT 2016-12-12

PDF

1,14 MB
Декларація про відповідність

EU Declaration of Conformity

Declaration of conformity en-GB 2024-06-19

PDF

316,98 kB

Більше документації
