Överspänningsskydd T2 2P 40kA solcell SPV340
EAN
3250615514967
E-nr.
5271599
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Överspänningsskydd typ 2 1 tillgängliga produkter
Tekniska egenskaper
Kapacitet
-
Antal moduler3
Spänning
-
Märkdriftspänning Ue1000 - 1000 V
-
Kontinuerlig driftspänning Uc enligt IEC 61643-11170 V
-
Skyddsnivå Up enligt IEC 61643-13,70 kV
-
Spänningsskyddsnivå Up L-PE / N-PE enligt IEC 61643-113,70 kV
-
Spänningsnivå Up I-N/PEN IEC 61643-113700 V
Elektrisk ström
-
Nominell urladdningsström In 8 - 20 µs L-N(PEN)/N-PE IEC 6164315 kA
-
Max. urladdningsström (Imax) L-N(PEN)/N-PE40 kA
Dimensioner
-
Höjd89,80 mm
-
Bredd53,40 mm
-
Djup56,1 mm
Användningsförhållanden
-
Driftstemperatur-40 - 80 °C
Nätverkskonfiguration
-
Typ av nätDC
Utrustning
-
Med fjärrkontaktNej
Anslutning
-
Anslutningsarea ingång och utgång med skruvar, flexibla ledare1,5 - 25 mm²
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1,5 - 35 mm²
-
Anslutningsarea signalkontakt0,14 - 1,5 mm²
Standarder
-
Kravklass IEC61643T2
Frekvens
-
Frekvens50 - 60 Hz
Installation, montering
-
Nominellt åtdragningsmoment3 - 4,5 N
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

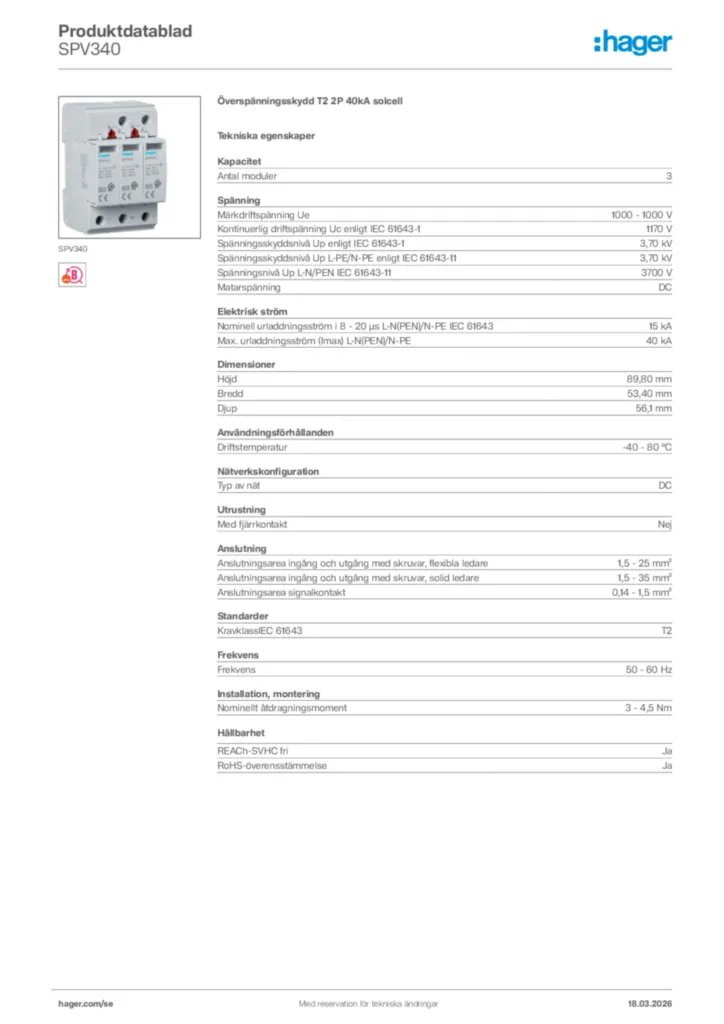

Produktbild SPV340
-
Installationshandbok
Installationshandbok International 2022-06-14
PDF556,21 kB -
Tekniska broschyrer
Överspänningsskydd
Tekniska broschyrer sv-SE 2016-02-10
PDF8,24 MB -
EU-försäkran (DoC)
EU-försäkran (DoC) International 2020-11-27
PDF250,50 kB
