Strömställare med LED. 2-polig SBB225 (E-nr: 2106002) i moduluförande på en modul. 2 x 25A 230 V AC. Strömbrytare i modulutförande är en garanti för tillförlitlig funktion och en hög säkerhet. På strömställarna från 40 till 125 A finns det möjlighet att använda gaffelfasskena. Strömställarna med olika anslutningsmöjligheter säkerställer en snabb och säker anslutning av strömkällor.
EAN
3250615511737
E-nr.
2106002
Förp
1 st
Strömställare med LED-lampa, 2-polig på en modul. 2 x 25 A 230 V AC SBB225
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Tekniska egenskaper
Arkitektur
-
Antal poler2
-
Antal poler2P
Elektrisk ström
-
Märkström25 A
-
Acceptabel märkdriftström vid AC21 i kategori A25 A
-
Acceptabel märkdriftström AC21 i kategori B25 A
-
Acceptabel märkdriftström vid AC22 i kategori A25 A
-
Acceptabel märkdriftström AC22 i kategori B25 A
-
Märkslutförmåga Icm under 240V AC enligt IEC 60947-30,52 kA
-
Märkkorttidsström Icw 1s IEC 609470,37 kA
-
Nominell villkorlig kortslutningsström Inc med säkring enligt IEC/EN 60669-2-43000A/50A gG
Installation, montering
-
Nominellt åtdragningsmoment1,80 - 1,80 Nm
-
Typ av nedre anslutning på normkomponeterSkruvanslutning
Spänning
-
Märkdriftspänning Ue230 - 230 V
-
Typ av matarspänningAC
-
Nominell isolationsspänning Ui440 V
-
Nominell impulsskyddspänning Uimp4000 V
Kapacitet
-
Antal moduler1
Säkerhet
-
Kapslingsklass (IP)IP20
Frekvens
-
Frekvens50 - 60 Hz
Dimensioner
-
Höjd83 mm
-
Bredd17,50 mm
-
Djup68 mm
Utrustning
-
Antal slutande kontakter2
-
Antal NC-kontakter0
Användningsförhållanden
-
Driftstemperatur-20 - 70 °C
-
Förvarings-/transporttemperatur-40 - 80 °C
Anslutning
-
Area flexibel ledare1.5 - 10 mm²
-
Area solid ledare1.5 - 16 mm²
-
Nedåtriktad anslutning för normkomponenterSärad anslutningsplint
-
Övre anslutning för normkomponterSärad anslutningsplint
Uthållighet
-
Mekanisk livslängd (omkopplingar)200000
-
Elektrisk hållbarhet vid nominell belastning i AC2125000
-
Elektrisk hållbarhet vid nominell belastning i AC2225000
Ström
-
Total effektförlust vid nominell märkström1,90 W
-
Förlusteffekt per pol vid In0,90 W
Belysning
-
Typ av ljuskällaLED
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild SBB225
-
Product datasheet

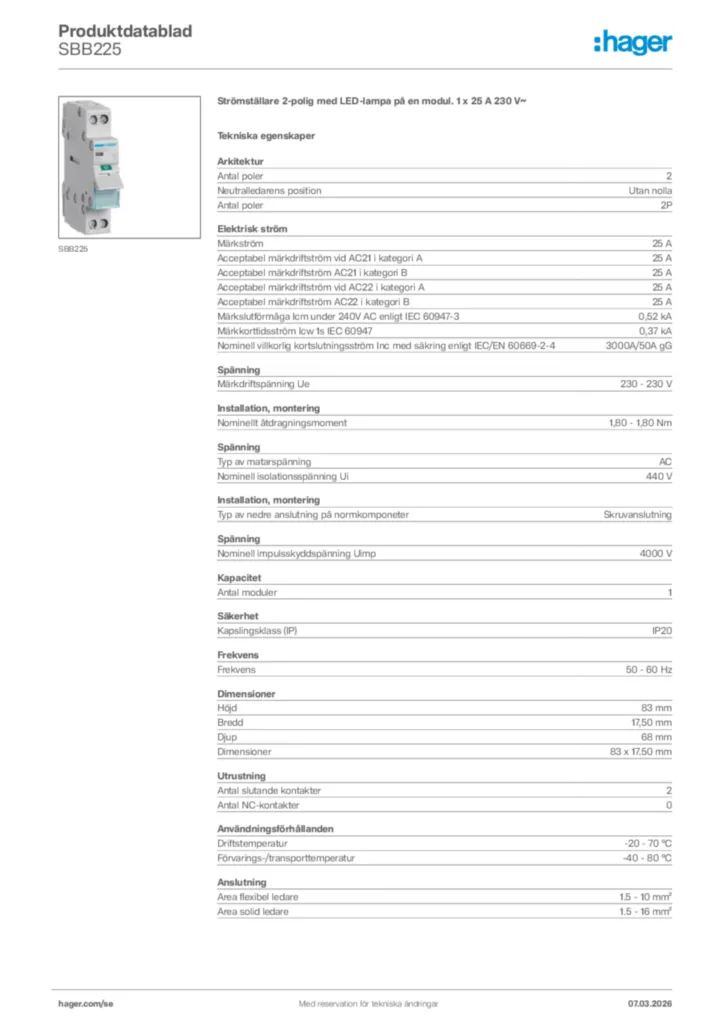

Hager Produktdatablad SBB225
