Minibrytare skruvanslutning 3-polig 16A sel karakteristik 6kA NAN316S
Minibrytare (fd dvärgbrytare) 3-polig med skruvanslutning NAN316S (E-nr:2108420) 16A, selektiv karakteristik med en brytförmåga på 6KA. Dubbelanslutning för matning, en för fasskena samt en för kablar. Detta ger en säker anslutning. Selektiva minibrytare ger en högre selektivitetsgräns mot efterkopplad minibrytare. Selektiva minibrytare får endast användas som försäkring och aldrig som gruppsäkring. MCB (Mini Circuit Breaker) benämns i äldre föreskrifter som dvärgbrytare/automatsäkring.
EAN
3250614616877
E-nr.
2108420
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Utgående produkt: kontakta din grossist för information om tillgänglighet
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Funktioner för låsning 1 tillgängliga produkter -
Mekaniska tillbehör 1 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Elektrisk ström
-
Märkström16 A
-
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-215 kA
-
Märkkortslutningbrytförmåga Icn under 230V AC enligt IEC60898-110 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 230 V AC IEC 60947-220 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-210 kA
-
Märkström -25°C20,27 A
-
Märkström vid -20°C19,92 A
-
Märkström -15°C19,56 A
-
Märkström -10°C19,20 A
-
Märkström -5°C18,83 A
-
Märkström vid 0°C18,45 A
-
Märkström 5°C18,07 A
-
Märkström 10°C17,67 A
-
Märkström 15°C17,27 A
-
Märkström vid 20°C16,86 A
-
Märkström 25°C16,43 A
-
Märkström 30°C16 A
-
Märkström 35°C15,48 A
-
Märkström vid 40°C14,94 A
-
Märkström vid 45°C14,38 A
-
Märkström vid 50°C13,80 A
-
Märkström 55°C13,19 A
-
Märkström 60°C12,56 A
-
Märkström 65°C11,89 A
-
Märkström 70°C11,18 A
Arkitektur
-
Antal poler3P
-
KurvaSCP
Kapacitet
-
Antal moduler3
Elektriska huvudattribut
-
Märkkortslutningbrytförmåga Icn (IEC 60898-1)6 kA
Installation, montering
-
Nominellt åtdragningsmoment övre anslutning2,80 - 2,80 Nm
-
Nominellt åtdragningsmoment nedre anslutning2,80 - 2,80 Nm
-
Nominellt åtdragningsmoment2,80 - 2,80 Nm
-
Typ av nedre anslutning på normkomponeterBIConnect
-
Typ av övre anslutning på normkomponeterSkruvanslutning
-
360 graders monteringsposition möjligJa
Spänning
-
Märkdriftspänning Ue415 - 415 V
-
MatarspänningAC
-
Nominell isolationsspänning Ui500 V
-
Nominell impulsskyddspänning Uimp6000 V
Frekvens
-
Frekvens50 - 60 Hz
Anslutning
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 35 mm²
-
Anslutningsarea ingång och utgång med skruvar, flexibla ledare1 - 25 mm²
-
Anslutningsarea vid inkommande med skruv, med flexibel ledare1 - 25 mm²
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 35 mm²
-
Area flexibel ledare1 - 25 mm²
-
Area solid ledare1 - 35 mm²
-
AnslutningstypSkruvterminal
-
Övre anslutning för normkomponterAnpassad anslutningsplint
-
Nedåtriktad anslutning för normkomponenterAnpassad anslutningsplint
Säkerhet
-
Kapslingsklass (IP)IP20
Användningsförhållanden
-
Föroreningsgrad enligt IEC 60664 / IEC 60947-22
-
LuftfuktighetsskyddFör alla klimat
-
Driftstemperatur-25 - 70 °C
Ström
-
Total effektförlust vid nominell märkström4,70 W
Uthållighet
-
Mekanisk livsl. (elektriska omkopplingar)4000
-
Mekanisk livslängd (omkopplingar)20000
Dimensioner
-
Höjd83 mm
-
Bredd52,50 mm
-
Djup70 mm
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

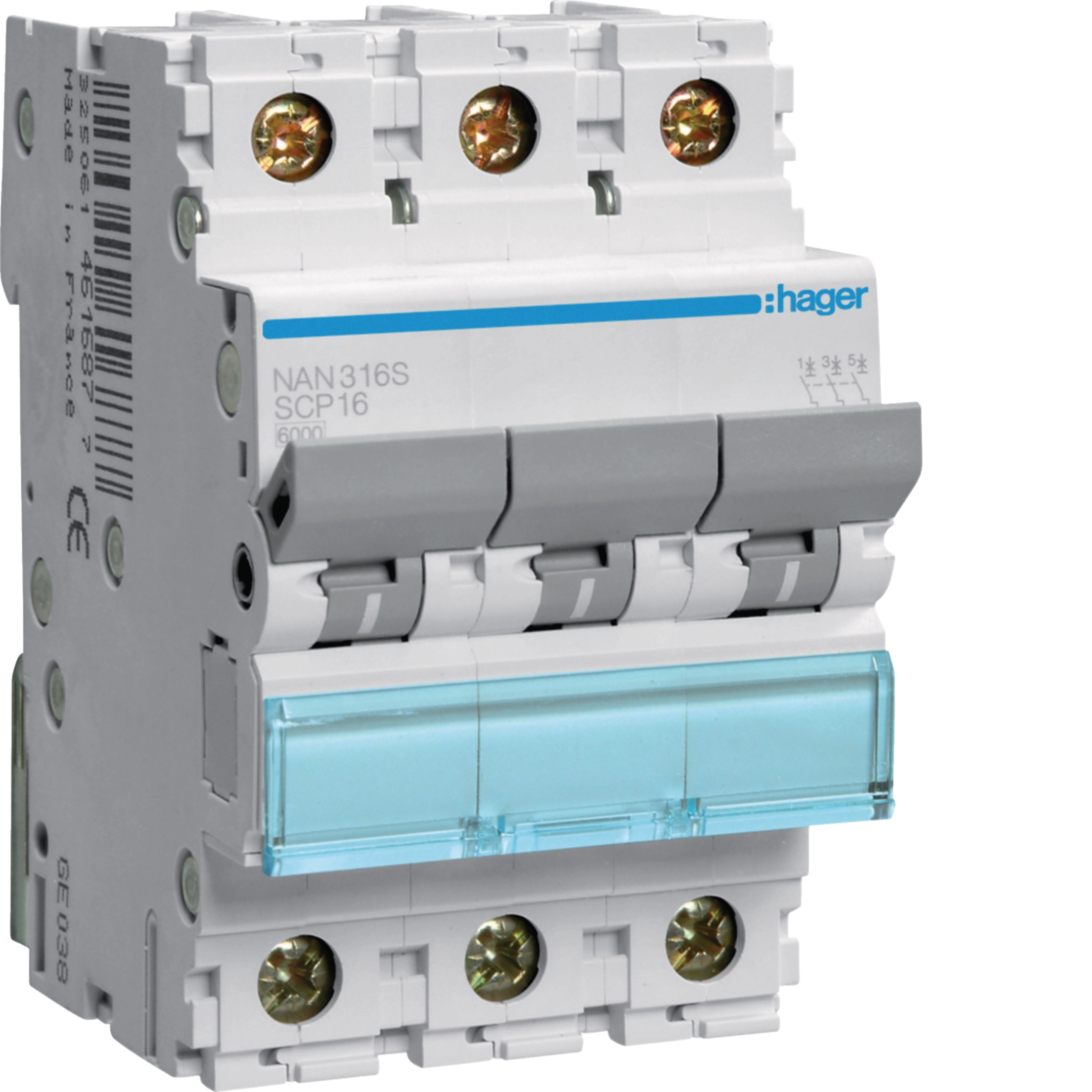

Produktbild NAN316S
-
