Kabelutlopp skruvlock, IP66 stängd, IP20 i användning, 10kN, IK10, Silver LAR02MTS
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Skyddsramar i metall för matningsenhet 1 product.page.accessories.products-available
product.page.accessories.title-modal
Tekniska egenskaper
Installation, montering
-
Lämplig för infälld golvmonteringJa
-
Lämplig för upphöjda golvsystemJa
-
Lämplig för våtrengöringJa
Instruktioner
-
GolvunderhållVåt
Arkitektur
-
Med skyddsram för mattaJa
-
Med urspårning för golvbeläggningNej
Skydd, dörr
-
Typ av lockUtan lock
Dimensioner
-
Inbyggnadsdiameter122 mm
Form
-
FormRund
Material
-
ProduktfärgSilver
-
FärgSilver
Användningsförhållanden
-
Vertikal belastning över stor yta (tung last)15 kN
-
Vertikal belastning på små ytor3 kN
Säkerhet
-
Skyddsklass i oanvänt skickIP66
-
Slagtålighet IKIK10
catalog.pageproduct.title_sustainability.h2
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
catalog.pageproduct.sustainability_block.downloads_h3
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild LAR02MTS
-

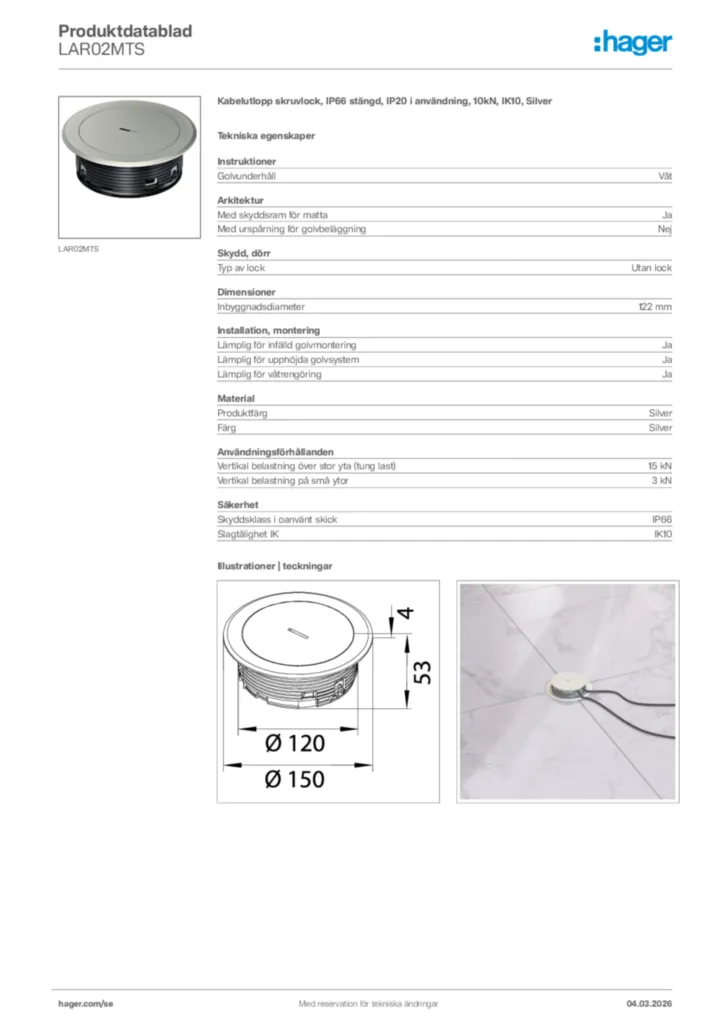

GeneratedProductDatasheet
Hager Produktdatablad LAR02MTS
Kabelutlopp skruvlock, IP66 stängd, IP20 i användning, 10kN, IK10, Silver
PDF -
Monteringsanvisning
Manual for LAR02XX - Small Bodo outlet (2021-07)
Installationshandbok International 2021-08-16
PDF7,02 MB -
Teknisk broschyr
Tåliga, vattensäkra, små och runda golvboxar
Upp till fyra anslutningsalternativ i det lilla utrymmet
PDF2,05 MB -
TechnicalTechnicalappendixsingleProd
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
Programvara
DXF-fil International 2024-07-16
DXF62,47 kB -
Programvara
STEP-filer International 2026-04-15
STP305,89 kB -
ProductTechnicalDrawing
Produktritning International 2024-02-27
PDF40,50 kB -
Handbok
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB -
Tillverkardeklaration CE
EU-försäkran (DoC) en-GB 2026-08-07
PDF301,71 kB
Mer dokumentation
