Reservkraftsomkopplare 3-polig i normutförande, 40A, 6 modulers bredd HIM304
Reservkraftsomkopplare HIM304 (E-nr: 2108679) 3-polig 40A, AC23. I sex modulers bredd. Kan monteras i Hagers normkapslingar och skåp. Med vred funktionen kopplar du enkelt om strömtillförseln från nätet till reservkraft i din elcentyral. Lastbrytare med oberoende handmanöver och synligt brytställe. Brytarna monteras på DIN-skena.
EAN
3250613140519
E-nr.
2108679
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Valfria tillbehör
-
Hjälpkontaktblock 1 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Spänning
-
Märkdriftspänning Ue380 - 415 V
-
Nominell isolationsspänning Ui800 V
-
Nominell impulsskyddspänning Uimp8000 V
Elektrisk ström
-
Märkström40 A
-
Märkkorttidsström Icw IEC 609471,26 kA
-
Nominell villkorlig kortslutningsström ICC med gl-gG-säkringar50 kA
Ström
-
Nominell effekt för 1P under 400 V AC enligt AC126000 W
-
Total effektförlust vid nominell märkström2,70 W
Arkitektur
-
Antal poler3
-
Styr/manöverelementKort vridhandtag
-
Antal poler3P
Dimensioner
-
Höjd93,5 mm
-
Bredd97,5 mm
-
Djup110 mm
Kontroller och indikatorer
-
Integrerad motordriftNej
Skydd, dörr
-
LåsbarJa
Säkerhet
-
Kapslingsklass (IP)IP20
Frekvens
-
Frekvens50 - 60 Hz
Kapacitet
-
Antal moduler6
Användningsförhållanden
-
Driftstemperatur-20 - 70 °C
Anslutning
-
Area flexibel ledare1.5 - 16 mm²
-
Area solid ledare1.5 - 16 mm²
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild HIM304
-

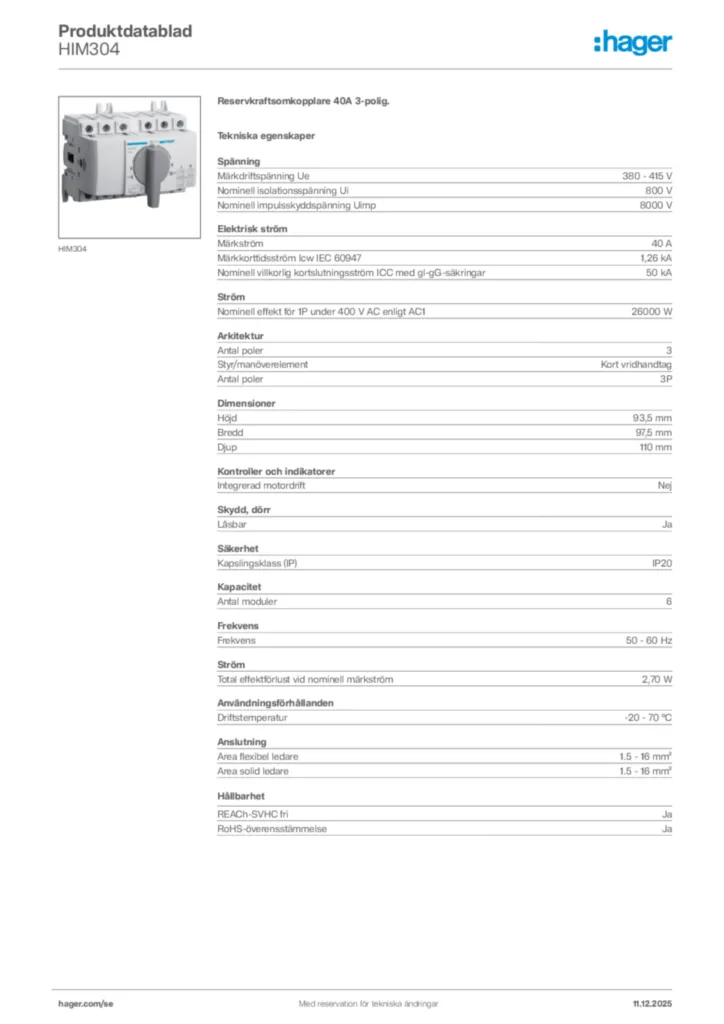

Product datasheet
Hager Produktdatablad HIM304
Reservkraftsomkopplare 40A 3-polig.
PDF -
Installationshandbok
Installationshandbok International 2022-04-07
PDF1,62 MB
Installationshandbok International 2024-11-28
PDF1,45 MB -
Teknisk bilaga (flera produkter)
Teknisk bilaga (flera produkter) sv-SE 2015-04-10
PDF145,54 kB -
EU-försäkran (DoC)
Declaration
EU-försäkran (DoC) International 2022-04-13
PDF573,94 kB
EU-försäkran (DoC) en-GB 2024-12-04
PDF639,40 kB
