Huvudbrytare 4-polig i normutförande, 125A. 8 modulers bredd HA406
Huvudbrytare HA406 (E-nr: 2551621) 4-polig 125A, AC21 i åtta modulers bredd. Kan monteras i Hagers normkapslingar och skåp. Med vred funktionen stänger du enkelt av strömtillförseln innan du skall arbeta i exempelvis el-centralen. Lastbrytare med oberoende handmanöver och synligt brytställe. Brytarna monteras på DIN-skena.
EAN
3250613114060
E-nr.
2551621
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
OBS, brytaren är avsedd för AC drift.
Komplettera ditt system
Valfria tillbehör
-
Hjälpkontaktblock 1 tillgängliga produkter
Tekniska egenskaper
Elektrisk ström
-
Märkström125 A
-
Acceptabel märkdriftström vid AC21125 A
-
Acceptabel märkdriftström vid AC21 i kategori A125 A
-
Acceptabel märkdriftström AC21 i kategori B125 A
-
Acceptabel märkdriftström vid AC22 i kategori A125 A
-
Acceptabel märkdriftström AC22 i kategori B125 A
-
Acceptabel märkdriftström vid AC23 i kategori A63 A
-
Acceptabel märkdriftström AC23 i kategori B63 A
-
Märkkorttidsström Icw 1s IEC 609472,50 kA
-
Märkkorttidsström Icw IEC 609472,50 kA
Anslutning
-
Area solid ledare50 mm² max.
-
Area flexibel ledare50 mm²
-
AnslutningstypSkruvterminal
Spänning
-
Nominell isolationsspänning Ui800 V
-
Märkdriftspänning Ue380 - 415 V
-
Nominell impulsskyddspänning Uimp8000 V
Ström
-
Förlusteffekt per pol vid In5,70 W
-
Total effektförlust vid nominell märkström17,10 W
-
Nominell effekt för 1P under 400 V AC enligt AC182000 W
-
Nominell effekt för 1P under 400 V AC enligt AC2328000 W
Utrustning
-
Motordrift valbarNej
-
Antal växlande hjälpkontakter0
-
Antal öppnande hjälpkontakter0
-
Antal slutande hjälpkontakter0
Användningsförhållanden
-
Driftstemperatur-20 - 70 °C
Skydd, dörr
-
LåsbarJa
Säkerhet
-
Kapslingsklass (IP)IP20
Arkitektur
-
Antal poler4P
-
Antal poler4
-
Styr/manöverelementKort vridhandtag
Frekvens
-
Frekvens50 - 50 Hz
Funktioner
-
Är backbrytareNej
-
Utförande som nödstoppsinstallationNej
-
Utförande som huvudbrytareJa
-
Utförande som service-/reparationsbrytareJa
-
Utförande som säkerhetsbrytareJa
-
Utförande som kompakt frånskiljareJa
Installation, montering
-
Nominellt åtdragningsmoment6 - 6,6 Nm
Kapacitet
-
Antal moduler6
Dimensioner
-
Höjd86,5 mm
-
Bredd108 mm
-
Djup90 mm
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild HA406
-
Product datasheet

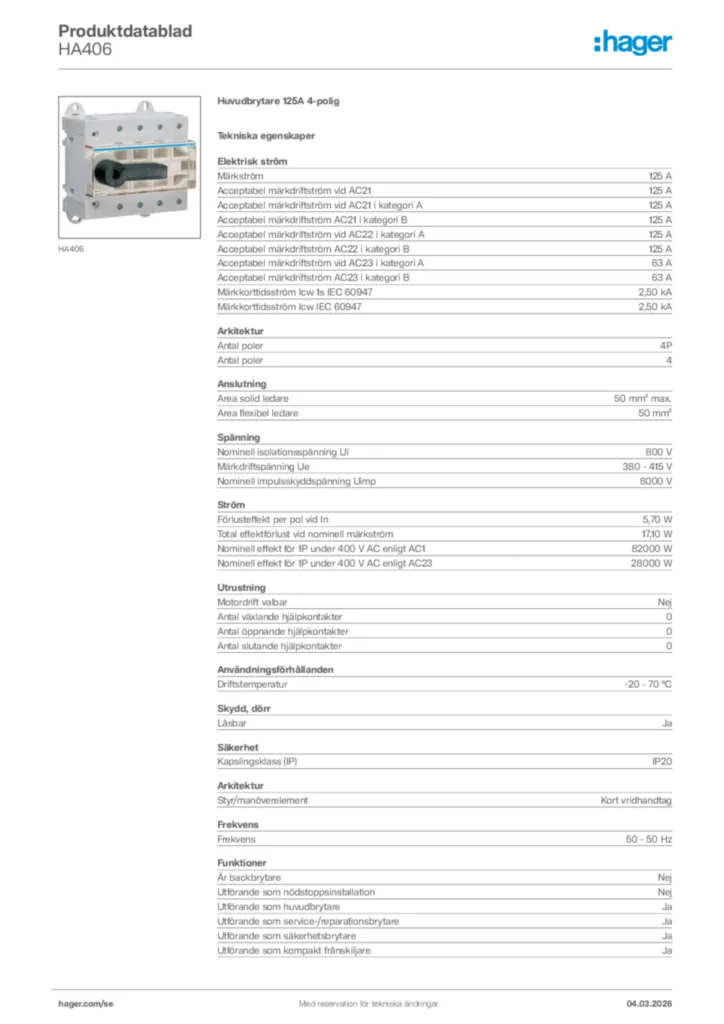

Hager Produktdatablad HA406
