Huvudbrytare HA456 (E-nr: 2283608) 4-polig 400A, AC23. Kan monteras i Hagers Univers N-system. Låsbar lastfrånskiljare med vred funktionen stänger du enkelt av strömtillförseln innan du skall arbeta i exempelvis el-centralen. Lastbrytare med oberoende handmanöver och synligt brytställe.
EAN
3250613114565
E-nr.
2283608
Förp
1 st
Huvudbrytare 4-polig för montering på plåt. 400A HA456
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Valfria tillbehör
-
Hjälpkontaktblock 1 tillgängliga produkter -
Axel för brytare 2 tillgängliga produkter -
Dörrhandtag för ställverk 1 tillgängliga produkter
Tekniska egenskaper
Elektrisk ström
-
Märkström400 A
-
Märkkorttidsström Icw IEC 6094713 kA
-
Acceptabel märkdriftström vid AC21400 A
-
Acceptabel märkdriftström vid AC21 i kategori A400 A
-
Acceptabel märkdriftström AC21 i kategori B400 A
-
Acceptabel märkdriftström vid AC22 i kategori A400 A
-
Acceptabel märkdriftström AC22 i kategori B400 A
-
Acceptabel märkdriftström vid AC23 i kategori A400 A
-
Acceptabel märkdriftström AC23 i kategori B400 A
-
Märkslutförmåga Icm under 415V AC enligt IEC 60947-326 kA
-
Märkkorttidsström Icw 1s IEC 6094713 kA
Arkitektur
-
Antal poler4
-
Styr/manöverelementLångt vridhandtag
-
Enhetens konstruktionstypFast
-
Antal poler4P
Dimensioner
-
Höjd178 mm
-
Bredd178 mm
-
Djup290 mm
Skydd, dörr
-
LåsbarJa
Säkerhet
-
Kapslingsklass (IP)IP00
Anslutning
-
Area solid ledare240 mm²
-
Area flexibel ledare240 mm²
Spänning
-
Nominell isolationsspänning Ui1000 V
-
Nominell impulsskyddspänning Uimp12000 V
-
Märkdriftspänning Ue380 - 415 V
Ström
-
Förlusteffekt per pol vid In10,80 W
-
Total effektförlust vid nominell märkström32,40 W
-
Nominell effekt för 1P under 400 V AC enligt AC1263000 W
-
Nominell effekt för 1P under 400 V AC enligt AC23180000 W
Kontroller och indikatorer
-
Integrerad motordriftNej
Användningsförhållanden
-
Driftstemperatur-20 - 70 °C
Frekvens
-
Frekvens50 - 60 Hz
Funktioner
-
Är backbrytareNej
-
Utförande som nödstoppsinstallationNej
-
Utförande som huvudbrytareJa
-
Utförande som service-/reparationsbrytareJa
-
Utförande som säkerhetsbrytareJa
-
Utförande som kompakt frånskiljareJa
Utrustning
-
Motordrift valbarNej
-
Antal växlande hjälpkontakter0
-
Antal öppnande hjälpkontakter0
-
Antal slutande hjälpkontakter0
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild HA456
-
Produktdatablad

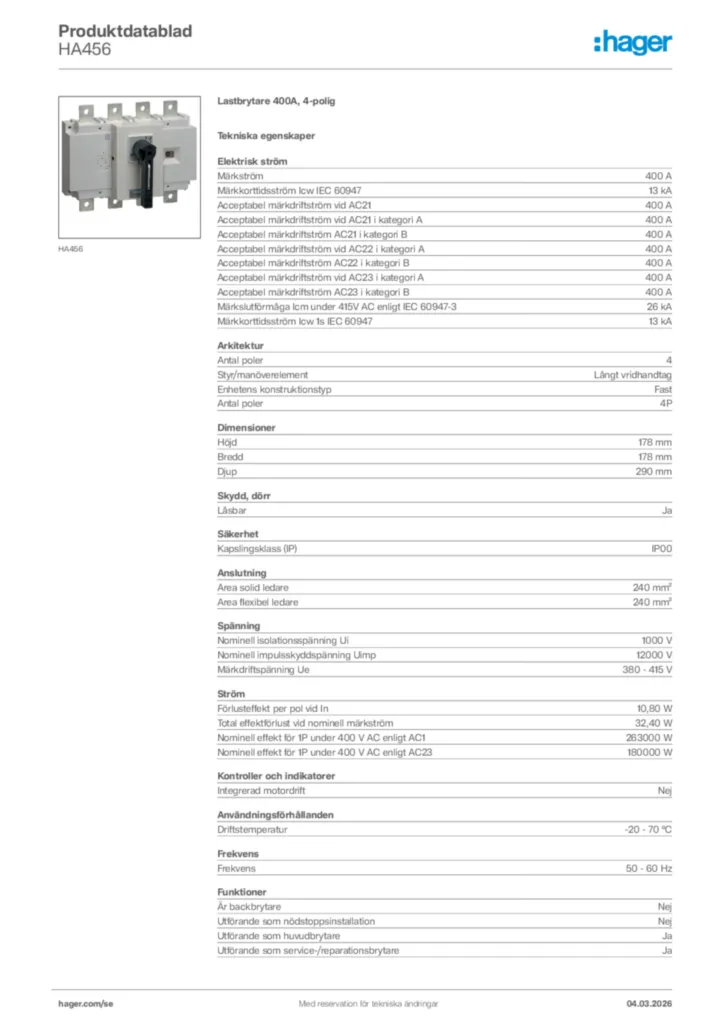

Hager Produktdatablad HA456
