Huvudbrytare 4-polig för montering på plåt. 250A HA454
Huvudbrytare HA454 (E-nr: 2283607) 4-polig 250A, AC23. Kan monteras i Hagers Univers N-system. Låsbar lastfrånskiljare med vred funktionen stänger du enkelt av strömtillförseln innan du skall arbeta i exempelvis el-centralen. Lastbrytare med oberoende handmanöver och synligt brytställe.
EAN
3250613114541
E-nr.
2283607
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
OBS, brytaren är avsedd för AC drift.
Komplettera ditt system
Valfria tillbehör
-
Hjälpkontaktblock 1 tillgängliga produkter -
Axel för brytare 2 tillgängliga produkter -
Dörrhandtag för ställverk 1 tillgängliga produkter
Tekniska egenskaper
Elektrisk ström
-
Märkström250 A
-
Märkkorttidsström Icw IEC 609479 kA
-
Acceptabel märkdriftström vid AC21250 A
-
Acceptabel märkdriftström vid AC21 i kategori A250 A
-
Acceptabel märkdriftström AC21 i kategori B250 A
-
Acceptabel märkdriftström vid AC22 i kategori A250 A
-
Acceptabel märkdriftström AC22 i kategori B250 A
-
Acceptabel märkdriftström vid AC23 i kategori A200 A
-
Acceptabel märkdriftström AC23 i kategori B200 A
-
Märkslutförmåga Icm under 415V AC enligt IEC 60947-315,30 kA
-
Märkkorttidsström Icw 1s IEC 609479 kA
Arkitektur
-
Antal poler4
-
Styr/manöverelementLångt vridhandtag
-
Enhetens konstruktionstypFast
-
Antal poler4P
Dimensioner
-
Höjd160 mm
-
Bredd125 mm
-
Djup230 mm
Skydd, dörr
-
LåsbarJa
Säkerhet
-
Kapslingsklass (IP)IP00
Anslutning
-
Area solid ledare150 mm²
-
Area flexibel ledare150 mm²
Spänning
-
Nominell isolationsspänning Ui800 V
-
Nominell impulsskyddspänning Uimp8000 V
-
Märkdriftspänning Ue380 - 415 V
Ström
-
Förlusteffekt per pol vid In5,80 W
-
Total effektförlust vid nominell märkström17,40 W
-
Nominell effekt för 1P under 400 V AC enligt AC1164000 W
-
Nominell effekt för 1P under 400 V AC enligt AC23112000 W
Kontroller och indikatorer
-
Integrerad motordriftNej
Användningsförhållanden
-
Driftstemperatur-20 - 70 °C
Frekvens
-
Frekvens50 - 60 Hz
Funktioner
-
Är backbrytareNej
-
Utförande som nödstoppsinstallationNej
-
Utförande som huvudbrytareJa
-
Utförande som service-/reparationsbrytareJa
-
Utförande som säkerhetsbrytareJa
-
Utförande som kompakt frånskiljareJa
Utrustning
-
Motordrift valbarNej
-
Antal växlande hjälpkontakter0
-
Antal öppnande hjälpkontakter0
-
Antal slutande hjälpkontakter0
Installation, montering
-
Nominellt åtdragningsmoment20 - 22 Nm
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild HA454
-

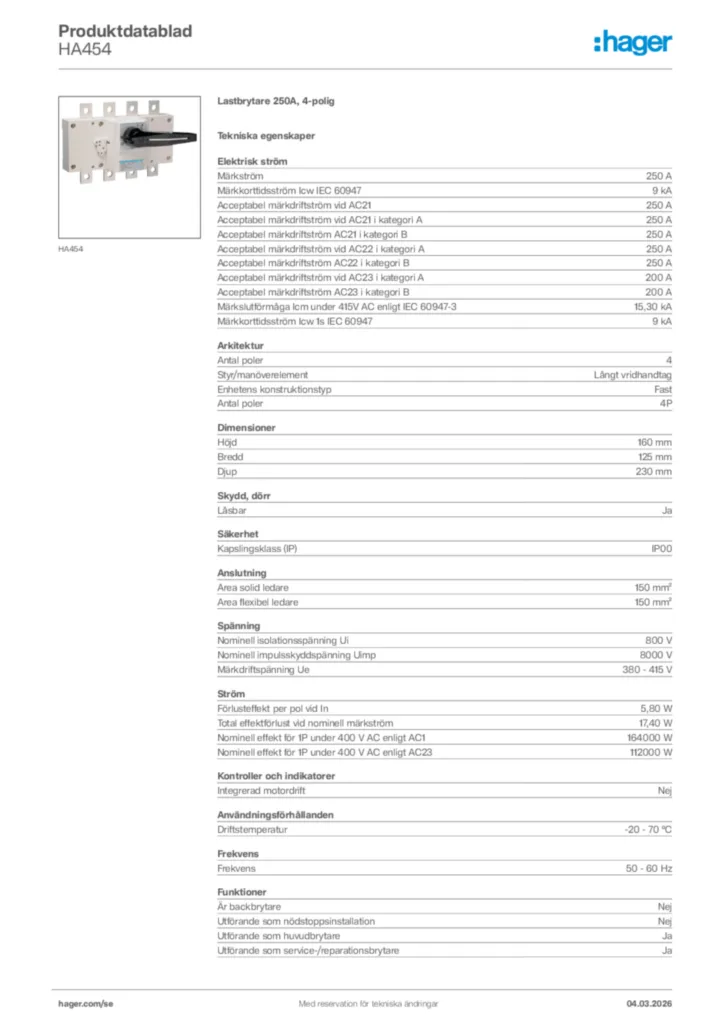

Product datasheet
