Huvudbrytare 3-polig för montering på plåt. 160A HA352
Huvudbrytare HA352 (E-nr: 2283601) 3-polig 160A, AC23. Kan monteras i Hagers Univers N-system. Låsbar lastfrånskiljare med vred funktionen stänger du enkelt av strömtillförseln innan du skall arbeta i exempelvis el-centralen. Lastbrytare med oberoende handmanöver och synligt brytställe.
EAN
3250613113520
E-nr.
2283601
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
OBS, brytaren är avsedd för AC drift.
Komplettera ditt system
Valfria tillbehör
-
Hjälpkontaktblock 1 tillgängliga produkter -
Axel för brytare 2 tillgängliga produkter -
Dörrhandtag för ställverk 1 tillgängliga produkter -
Beröringsskydd 2 tillgängliga produkter -
Tillbehör/Reservdelar lågspänningsapparater 2 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Elektrisk ström
-
Märkström160 A
-
Märkkorttidsström Icw IEC 609477 kA
-
Acceptabel märkdriftström vid AC21160 A
-
Acceptabel märkdriftström vid AC21 i kategori A160 A
-
Acceptabel märkdriftström AC21 i kategori B160 A
-
Acceptabel märkdriftström vid AC22 i kategori A160 A
-
Acceptabel märkdriftström AC22 i kategori B160 A
-
Acceptabel märkdriftström vid AC23 i kategori A160 A
-
Acceptabel märkdriftström AC23 i kategori B160 A
-
Märkslutförmåga Icm under 415V AC enligt IEC 60947-311,90 kA
-
Märkkorttidsström Icw 1s IEC 609477 kA
Arkitektur
-
Antal poler3
-
Styr/manöverelementLångt vridhandtag
-
Enhetens konstruktionstypFast
-
Antal poler3P
Dimensioner
-
Höjd135 mm
-
Bredd140 mm
-
Djup120 mm
Skydd, dörr
-
LåsbarJa
Säkerhet
-
Kapslingsklass (IP)IP00
Anslutning
-
Area solid ledare95 mm²
-
Area flexibel ledare95 mm²
Spänning
-
Nominell isolationsspänning Ui800 V
-
Nominell impulsskyddspänning Uimp8000 V
-
Märkdriftspänning Ue380 - 415 V
Ström
-
Förlusteffekt per pol vid In3 W
-
Total effektförlust vid nominell märkström9 W
-
Nominell effekt för 1P under 400 V AC enligt AC1105000 W
-
Nominell effekt för 1P under 400 V AC enligt AC2372000 W
Kontroller och indikatorer
-
Integrerad motordriftNej
Användningsförhållanden
-
Driftstemperatur-20 - 70 °C
Frekvens
-
Frekvens50 - 60 Hz
Funktioner
-
Är backbrytareNej
-
Utförande som nödstoppsinstallationNej
-
Utförande som huvudbrytareJa
-
Utförande som service-/reparationsbrytareJa
-
Utförande som säkerhetsbrytareJa
-
Utförande som kompakt frånskiljareJa
Utrustning
-
Motordrift valbarNej
-
Antal växlande hjälpkontakter0
-
Antal öppnande hjälpkontakter0
-
Antal slutande hjälpkontakter0
Installation, montering
-
Nominellt åtdragningsmoment9 - 9,9 Nm
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild HA352
-

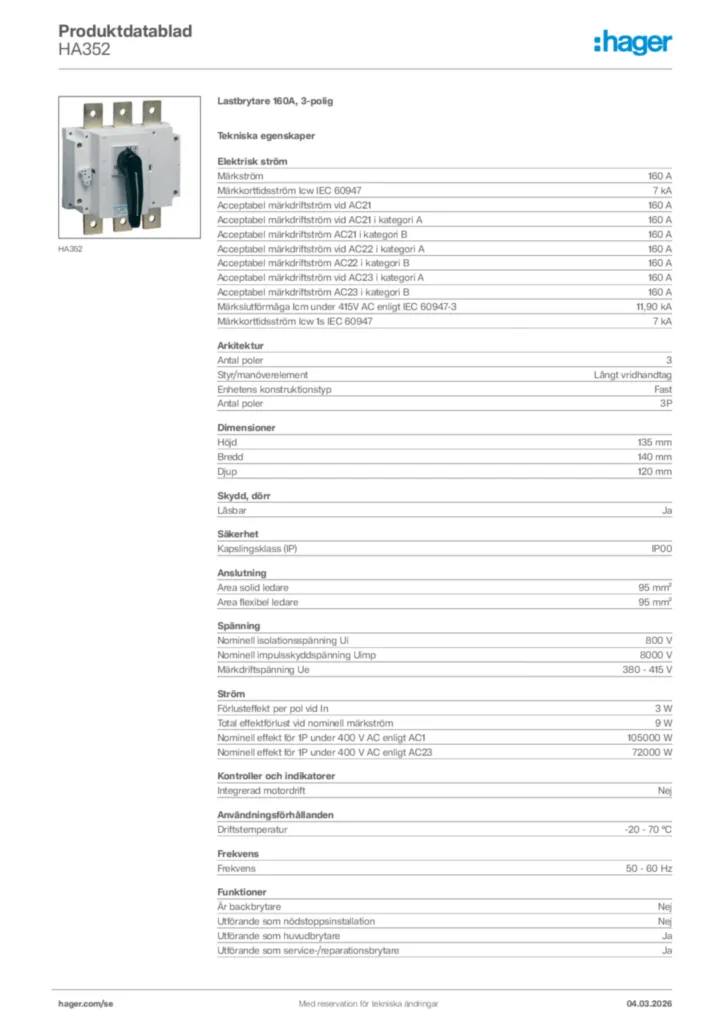

Product datasheet
