Kapsling FWU infälld med dörr 6 rader 1 fält 72 moduler+1 mediafält 952x603x125 FWU62K2
Kapsling FWU62K2 (E-nr: 2300443) infälld med dörr 6 rader på höjden och 1 fält med plats för 72 moduler samt 1 fält för mediautrustning. Skåpet har kapslingklass IP30 och skyddsklass II samt har dimension2en 952x603x125 mm. Kapslingen är särskilt lämplig för användning som elfördelningscentral i bostadshus och offentliga lokaler eftersom det finns möjlighet att kombinera en mängd säkerhetsprodukter och fastighetsautomation. Kapslingsserien finns upp till 252 moduler.
EAN
3250610660126
E-nr.
2300443
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Utgående produkt: kontakta din grossist för information om tillgänglighet
Komplettera ditt system
Valfria tillbehör
-
Märkning 1 tillgängliga produkter -
Låssystem 2 tillgängliga produkter -
Monteringstillbehör 3 tillgängliga produkter -
Tillbehör/Reservdelar noll/jordanslutning 2 tillgängliga produkter -
Patchpanel för kapsling 4 tillgängliga produkter -
Montageplåt 2 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Anslutning
-
Antal ledningsinföringar4
Installation, montering
-
Lämplig för utomhusinstallationNej
-
MonteringInfälld montering, Hålvägg
Elektrisk ström
-
Märkström125 A
Utrustning
-
Antal skenor12
-
Antal rader6
-
Antal sektioner i bredd2
-
Med låsNej
-
Har neutralanslutningsblockJa
-
Har jordanslutningsblockNej
-
Har monteringsplattaJa
Kapacitet
-
Antal moduler72
Funktioner
-
Har skyddshuvudbrytareNej
Dimensioner
-
Höjd1003 mm
-
Bredd603 mm
-
Djup125 mm
-
Infällnadshöjd952 mm
-
Infällnadsbredd560 mm
-
Inbyggnadsdjup112 mm
-
Antal breddenheter24
Skydd, dörr
-
Antal dörrar1
-
Typ av handtagSnäpplås
-
Dörr/lock transparentNej
Material
-
MaterialStål
-
RAL-kod9010
-
FärgVit
-
Materiel montageplåtPlast
Säkerhet
-
SkyddsklassIsoleringsklass II
-
Slagtålighet IKIK07
-
Kapslingsklass (IP)IP30
-
LåstypUtan lås
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild FWU62K2
-

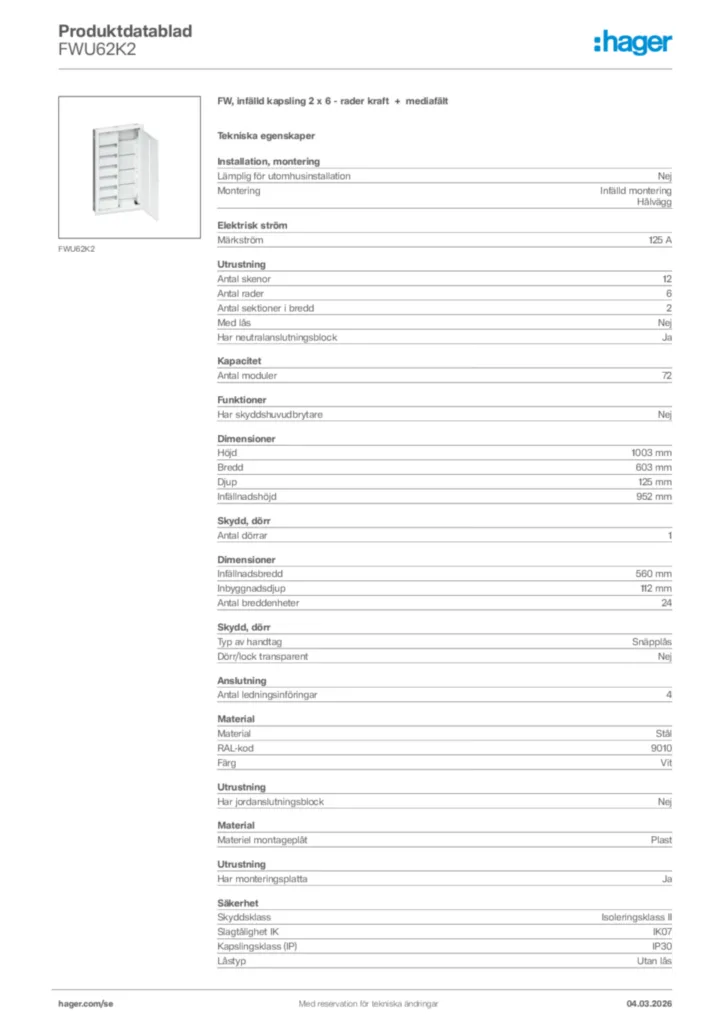

Product datasheet
Hager Produktdatablad FWU62K2
FW, infälld kapsling 2 x 6 - rader kraft + mediafält
PDF -
Användarhandbok
Användarhandbok International 2015-05-08
PDF673,51 kB -
Installationshandbok
Installationshandbok International 2021-12-08
PDF11,44 MB -
BIM Revit-objekt
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Revit-objekt en-GB 2020-01-01
RFA1,36 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit-objekt en-GB 2020-01-01
RFA1,34 MB -
Handbok (produktserie)
Handbook en-GB 2023-04-11
Handbok (produktserie) en-GB 2023-04-11
PDF5,83 MB -
EU-försäkran (DoC)
Declaration
EU-försäkran (DoC) International 2023-05-12
PDF332,34 kB
Declaration
EU-försäkran (DoC) International 2022-08-29
PDF143,25 kB
Declaration
EU-försäkran (DoC) International 2022-03-09
PDF1,44 MB
Declaration
EU-försäkran (DoC) International 2021-01-08
PDF289,50 kB
Mer dokumentation
