Energimätare direktmätning 1-fas 40A, 1 moduls bredd ECN140D
Energimätare direktmätning 1-fas 40A, 1 moduls bredd, ECN140D (E-nr: 0900276). Denna fyrkvadrantiska mätare mäter den aktiva och reaktiva energin som används i en elektrisk installation. Enheten är utrustad med en bakgrundsbelyst LCD-display och 3 tryckknappar för att visa Effekter, V, I, PF, F, P, Q och för att konfigurera vissa parametrar. Design och tillverkning av denna mätare uppfyller kraven enligt standard EN 50470-3.
EAN
3250612231355
E-nr.
0900276
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor

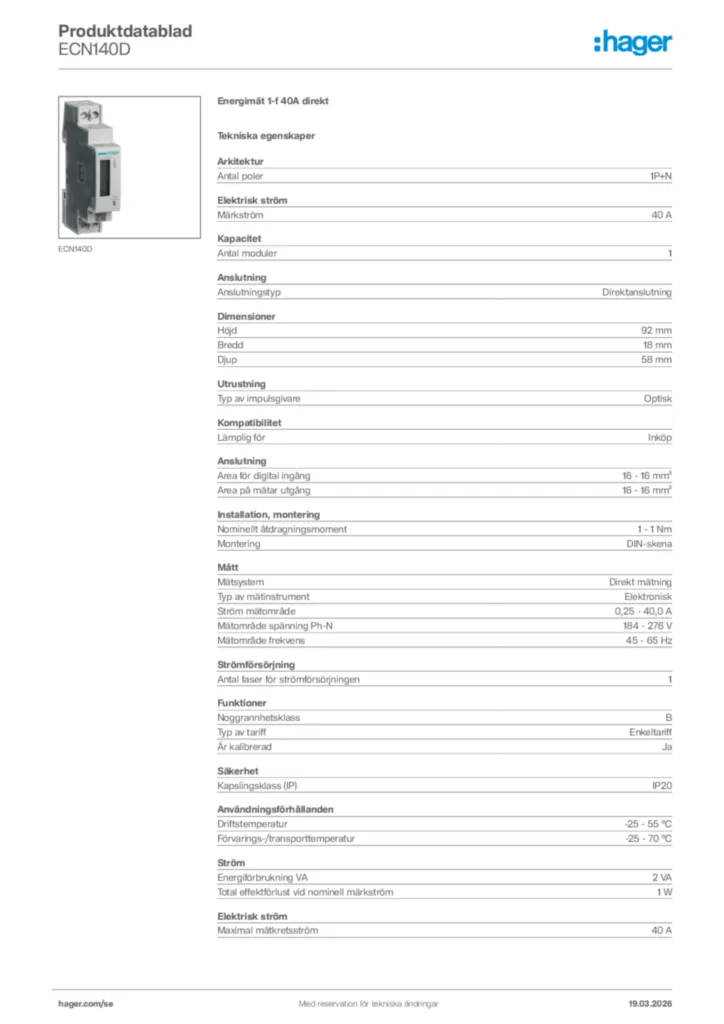

Tekniska egenskaper
Arkitektur
-
Antal poler1P+N
Elektrisk ström
-
Märkström40 A
-
Maximal mätkretsström40 A
Kapacitet
-
Antal moduler1
Dimensioner
-
Höjd92 mm
-
Bredd18 mm
-
Djup58 mm
Elektriska huvudattribut
-
Typ av impulsgivareOptisk
Kompatibilitet
-
Lämplig förInköp
Anslutning
-
Anslutning/anslutningstypDirektanslutning
-
Area för digital ingång16 - 16 mm²
-
Area på mätar utgång16 - 16 mm²
Installation, montering
-
Nominellt åtdragningsmoment1 - 1 N
Mått
-
MätsystemDirekt mätning
-
Typ av mätinstrumentElektronisk
-
Mätområde för ström0,25 - 40,0 A
-
Mätområde spänning Ph-N184 - 276 V
-
Mätområde frekvens45 - 65 Hz
Strömförsörjning
-
Antal faser för strömförsörjningen1
Funktioner
-
NoggrannhetsklassB
-
TarifftypEnkeltariff
-
Är kalibreradJa
Säkerhet
-
Kapslingsklass (IP)IP20
Användningsförhållanden
-
Driftstemperatur-25 - 55 °C
-
Förvarings-/transporttemperatur-25 - 70 °C
Ström
-
Energiförbrukning VA2 VA
-
Total effektförlust vid nominell märkström1 W
