Jordfelsbrytare självåterställande & självtestande, 4-polig, 40A, 30mA felström CDA440RA
Jordfelsbrytare 4-polig 40A typ A självåterställande och självtestande CDA440RA (E-nr: 2163872). 30mA felström. Jordfelsbrytaren är försedd med automatisk testfunktion som utför automatisk och periodisk test av jordfelsbrytaren, utan att slå ifrån installationen. Under detta test fungerar jordfelsbrytarens samtliga funktioner genom en by-pass krets. Jordfelsbrytaren har dessutom även automatisk återställning.
EAN
3250611620549
E-nr.
2163872
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Mekaniska tillbehör 1 tillgängliga produkter
Tekniska egenskaper
Arkitektur
-
Antal poler3P+N
Elektrisk ström
-
Märkström40 A
-
Nominell felström Idn30 mA
-
Slut- brytförmåga Idm0,63 kA
Elektriska huvudattribut
-
Nominellt åtdragningsmoment övre anslutning2 - 2 N
-
Nominellt åtdragningsmoment nedre anslutning2 - 2 N
Spänning
-
Märkdriftspänning Ue400 - 400 V
-
Typ av matarspänningAC
-
Nominell isolationsspänning Ui500 V
-
Nominell impulsskyddspänning Uimp4000 V
-
Max. driftspänning (Umax)440 V
Frekvens
-
Frekvens50 - 50 Hz
Kapacitet
-
Antal moduler7
Kompatibilitet
-
Passar DIN-skenaJa
Säkerhet
-
LäckströmstypA
-
Kapslingsklass (IP)IP20
Installation, montering
-
Typ av övre anslutning på normkomponeterSkruvanslutning
-
Typ av nedre anslutning på normkomponeterSkruvanslutning
-
Nominellt åtdragningsmoment2 - 2 N
Ström
-
Total effektförlust vid nominell märkström6 W
Användningsförhållanden
-
Luftfuktighetsskydd95%/55°C
-
Höjd2000 m
Uthållighet
-
Mekanisk livslängd (omkopplingar)4000
Anslutning
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1,5 - 35,0 mm²
-
Anslutningsarea ingång och utgång med skruvar, flexibla ledare1,5 - 35,0 mm²
-
AnslutningstypSkruvterminal
-
Övre anslutning för normkomponterAnpassad anslutningsplint
-
Nedåtriktad anslutning för normkomponenterAnpassad anslutningsplint
Dimensioner
-
Höjd106 mm
-
Bredd125 mm
-
Djup74 mm
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-

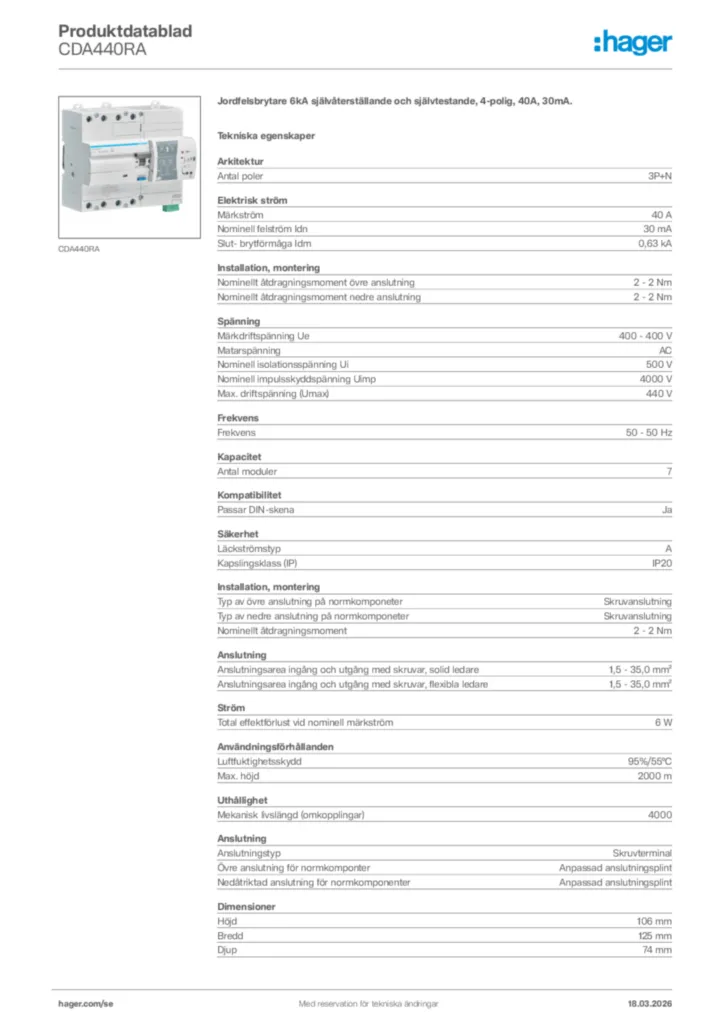

Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild CDA440RA
-
Installationshandbok
Installationshandbok en-GB, sv-SE 2017-07-19
PDF1,72 MB -
Tekniska broschyrer
Jordfelsbrytare
med automatisk återställning- och självtestfunktion
PDF997,52 kB -
EU-försäkran (DoC)
Declaration
EU-försäkran (DoC) International 2021-07-02
PDF480,04 kB
