Självtestande & självåterställande jordfelsbrytare (RCCB)

Jordfelsbrytare självåterställande & självtestande, 2-polig, 25A, 30mA felström CDA225RA

Jordfelsbrytare 2-polig 25A typ A självåterställande och självtestande CDA225RA (E-nr: 2163870). 30mA felström. Jordfelsbrytaren är försedd med automatisk testfunktion som utför automatisk och periodisk test av jordfelsbrytaren, utan att slå ifrån installationen. Under detta test fungerar jordfelsbrytarens samtliga funktioner genom en by-pass krets. Jordfelsbrytaren har dessutom även automatisk återställning.

EAN

3250611620525

E-nr.

2163870

Förp

1 st

Köp hos din grossist

Tillbehör
Tekniska egenskaper
Dokumentation
Fler produkter

Produktdatablad

Komplettera ditt system

Mekaniska tillbehör 1 tillgängliga produkter

Tekniska egenskaper

Antal poler

1P+N

Märkström

25 A
Nominell felström Idn

30 mA
Slut- brytförmåga Idm

0,63 kA

Nominellt åtdragningsmoment övre anslutning

2 - 2 Nm
Nominellt åtdragningsmoment nedre anslutning

2 - 2 Nm
Typ av övre anslutning på normkomponeter

Skruvanslutning
Typ av nedre anslutning på normkomponeter

Skruvanslutning
Nominellt åtdragningsmoment

2 - 2 Nm

Märkdriftspänning Ue

230 - 230 V
Matarspänning

AC
Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

4000 V
Max. driftspänning (Umax)

253 V

Frekvens

50 - 50 Hz

Antal moduler

5

Passar DIN-skena

Ja

Läckströmstyp

A
Kapslingsklass (IP)

IP20

Total effektförlust vid nominell märkström

2,20 W

Luftfuktighetsskydd

95%/55°C
Max. höjd

2000 m

Mekanisk livslängd (omkopplingar)

4000

Anslutningsarea ingång och utgång med skruvar, solid ledare

1,5 - 35,0 mm²
Anslutningsarea ingång och utgång med skruvar, flexibla ledare

1,5 - 35,0 mm²
Anslutningstyp

Skruvterminal
Övre anslutning för normkomponter

Anpassad anslutningsplint
Nedåtriktad anslutning för normkomponenter

Anpassad anslutningsplint

Höjd

106 mm
Bredd

90 mm
Djup

74 mm

Nedladdningar

Produktbild

Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

Produktbild CDA225RA
Product datasheet

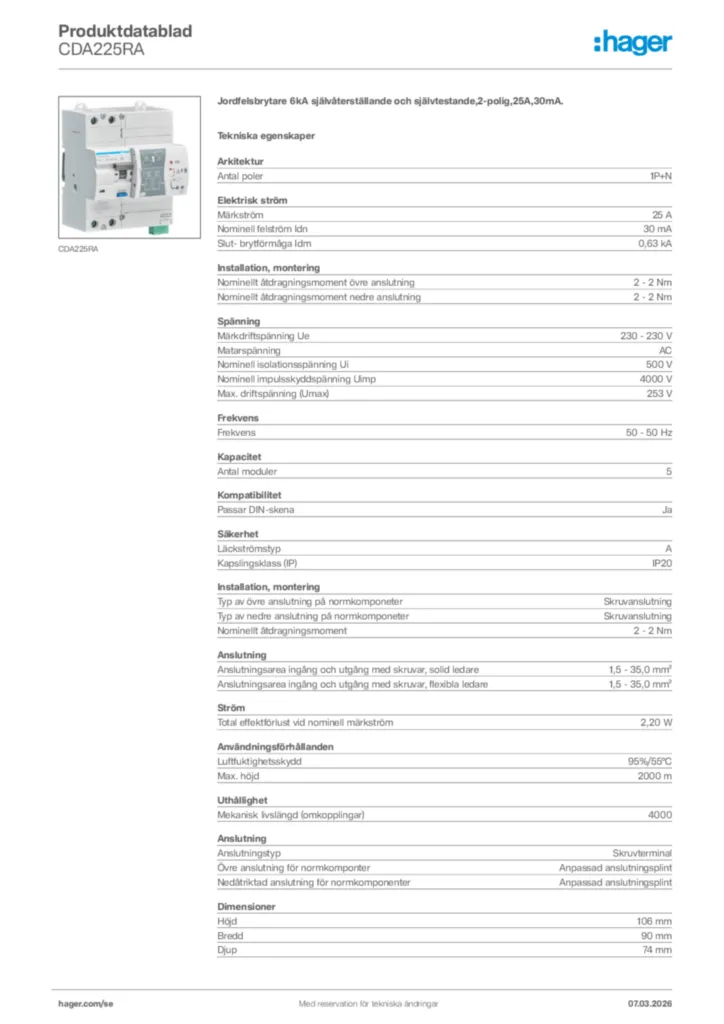

Hager Produktdatablad CDA225RA
