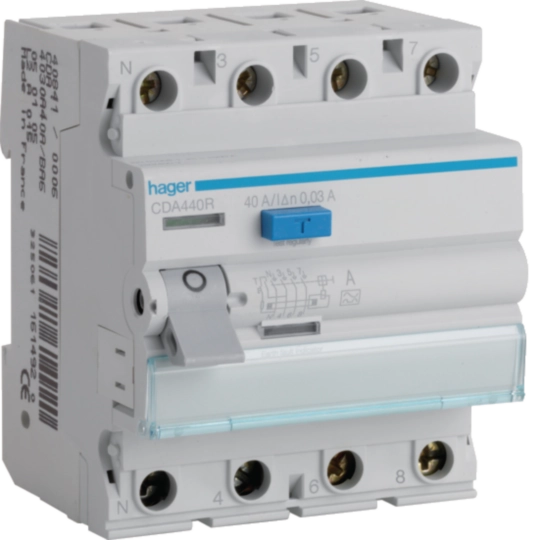

Jordfelsbrytare typ A med skruvanslutning 4-polig 40A, 30mA felström, 6kA CDA440R
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Mekaniska tillbehör 1 tillgängliga produkter
-
Funktioner för låsning 1 tillgängliga produkter
-
Hänglås 1 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
-
Antal poler3P+N
-
Märkström40
-
Nominell felström Idn30
-
Slut- brytförmåga Idm0,63
-
Nominell villkorlig kortslutningsström Inc enligt EN 61008-16
-
Märkström -25°C40
-
Märkström -20°C40
-
Märkström -15°C40
-
Märkström -10°C40
-
Märkström -5°C40
-
Märkström 0°C40
-
Märkström 5°C40
-
Märkström 10°C40
-
Märkström 15°C40
-
Märkström 20°C40
-
Märkström 25°C40
-
Märkström 30°C40
-
Märkström 35°C40
-
Märkström 40°C40
-
Märkström 45°C40
-
Märkström 50°C40
-
Märkström 55°C40
-
Märkström 60°C40
-
Märkström 65°C40
-
Märkström 70°C40
-
Nominellt åtdragningsmoment övre anslutning2,80 - 2,80
-
Nominellt åtdragningsmoment nedre anslutning2,80 - 2,80
-
Märkdriftspänning Ue230 - 400
-
Typ av matarspänningAC
-
Nominell isolationsspänning Ui500
-
Nominell impulsskyddspänning Uimp4000
-
Max. driftspänning (Umax)440
-
Frekvens50 - 50
-
Antal moduler4
-
Passar DIN-skenaJa
-
LäckströmstypA
-
Kapslingsklass (IP)IP20
-
Typ av övre anslutning på normkomponeterSkruvanslutning
-
Typ av nedre anslutning på normkomponeterBIConnect
-
Nominellt åtdragningsmoment2,80 - 2,80
-
Total effektförlust vid nominell märkström6,50
-
Höjd2000
-
Mekanisk livsl. (elektriska omkopplingar)2000
-
Mekanisk livslängd (omkopplingar)4000
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 25
-
Anslutningsarea ingång och utgång med skruvar, flexibla ledare1 - 16
-
Anslutning/anslutningstypSkruvterminal
-
Övre anslutning för normkomponterAnpassad anslutningsplint
-
Nedåtriktad anslutning för normkomponenterAnpassad anslutningsplint
-
Höjd83
-
Bredd70
-
Djup70
