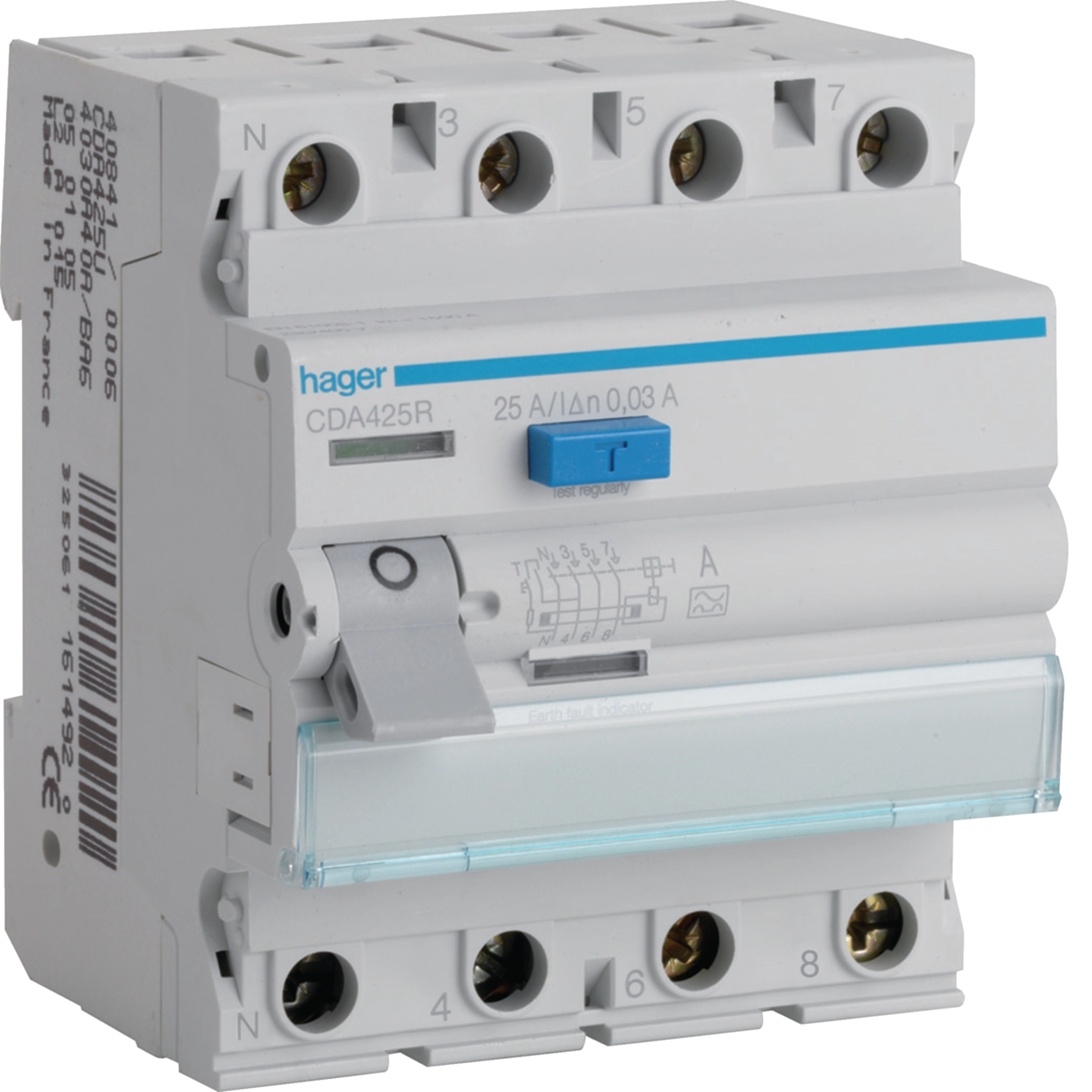

Jordfelsbrytare, 4 polig med nolla, 25A C-karakteristik, 6kA, 30mA, typ A CDA425R
Jordfelsbrytare CDA425R (E-nr: 2163660 ) För att skydda personer, djur och egendom vid direkt och indirekt beröring. Jordfelsbrytare av typ A för AC och pulserande DC felströmmar och med nollan till vänster och med en märkström på 25A, 30mA felström för personskydd och en brytarförmåga på 6kA. Jordfelsbrytaren är stötströmsäker, vädertålig och klarar en temperatur på -25ºC. Ledare kan anslutas från både över- eller undersida. Jordfelsbrytaren är enligt standard EN 61008.
Klassad villkorlig kortslutningsström Inc enligt EN 61008-1
6
Märkström -25°C
25
Märkström -20°C
25
Märkström -15°C
25
Märkström -10°C
25
Märkström -5°C
25
Märkström 0°C
25
Märkström 5°C
25
Märkström 10°C
25
Märkström 15°C
25
Märkström 20°C
25
Märkström 25°C
25
Märkström 30°C
25
Märkström 35°C
25
Märkström 40°C
25
Märkström 45°C
25
Märkström 50°C
25
Märkström 55°C
25
Märkström 60°C
25
Märkström 65°C
22
Märkström 70°C
18
Elektriska huvudattribut
Nominellt åtdragningsmoment övre anslutning
2,80 - 2,80
Nominellt åtdragningsmoment undre anslutning
2,80 - 2,80
Spänning
Märkdriftspänning Ue
230 - 400
Typ av matarspänning
AC
Nominell isolationsspänning Ui
500
Nominell impulsskyddspänning Uimp
4000
Max. driftspänning (Umax)
440
Frekvens
Frekvens
50 - 50
Kapacitet
Antal moduler
4
Kompatibilitet
Passar DIN-skena
Ja
Säkerhet
Läckströmstyp
A
Kapslingsklass (IP)
IP20
Installation, montering
Typ av övre anslutning på normkomponeter
Skruvanslutning
Typ av nedre anslutning på normkomponeter
BIConnect
Nominellt åtdragningsmoment
2,80 - 2,80
Ström
Total effektförlust vid nominell märkström
4,50
Användningsförhållanden
Höjd
2000
Uthållighet
Mekanisk livsl. (elektriska omkopplingar)
2000
Mekanisk livslängd (omkopplingar)
4000
Anslutning
Anslutningsarea ingång och utgång med skruvar, solid ledare
1 - 25
Anslutningsarea ingång och utgång med skruvar, flexibla ledare
1 - 16
Anslutning/anslutningstyp
Skruvterminal
Övre anslutning för normkomponter
Anpassad anslutningsplint
Nedåtriktad anslutning för normkomponenter
Anpassad anslutningsplint
