Spolsäker golvbox med hög skyddsklass: IP66 när locket är stängt. IP20 under drift, med stickpropp ansluten. Med en belastningskapacitet upp till 1 000 kilo. Golvboxen kan köras över med fordon. Komplett med 2 st vägguttag och 2 st Keystone (datauttag) 14.8x19.3mm, passar bla don gigamedia. Inbyggnadsdjup, 86mm, Inbyggnadsdiameter 122mm, Ytterdiameter 150mm. Underlätta installationen med monteringssystem för alla typer av golv.
EAN
4012740028653
E-nr.
1157569
Förp
1 st
Golvboxset med klafflock IP66/IP20, 2V-uttag, bricka 2xKeystone, 10kN, Silver BSR02D01
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Valfria tillbehör
-
Skyddsramar i metall för matningsenhet 1 tillgängliga produkter -
Kapslingselement 1 tillgängliga produkter
Tekniska egenskaper
Arkitektur
-
Med skyddsram för mattaJa
-
Med urspårning för golvbeläggningNej
Dimensioner
-
Inbyggnadsdjup86 mm
-
Inbyggnadsdiameter122 mm
-
Ytterdiameter150 mm
Konfiguration
-
InstallationsstorlekR02
Installation, montering
-
Lämplig för infälld golvmonteringJa
-
Lämplig för montage i betongJa
-
Lämplig för utomhusinstallationNej
-
Lämplig för upphöjda golvsystemJa
-
Lämplig för våtrengöringJa
Instruktioner
-
GolvunderhållVåt
Material
-
FärgSilver
Användningsförhållanden
-
Vertikal belastning över stor yta (tung last)15 kN
-
Vertikal belastning på små ytor3 kN
Skydd, dörr
-
Material skyddZink
-
Typ av lockTäckta gångjärn
Funktioner
-
Lämplig för kanal under golvNej
Text
-
KabelutgångMed kabelutgång i locket
Anslutning
-
Antal ledningsinföringar4
-
Antal uttag2
Utrustning
-
Antal inbyggda enheter2
-
Antal uttagslådor1
Säkerhet
-
Kapslingsklass (IP)IP20
-
Slagtålighet IKIK10
-
Skyddsklass i oanvänt skickIP66
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild BSR02D01
-
Product datasheet

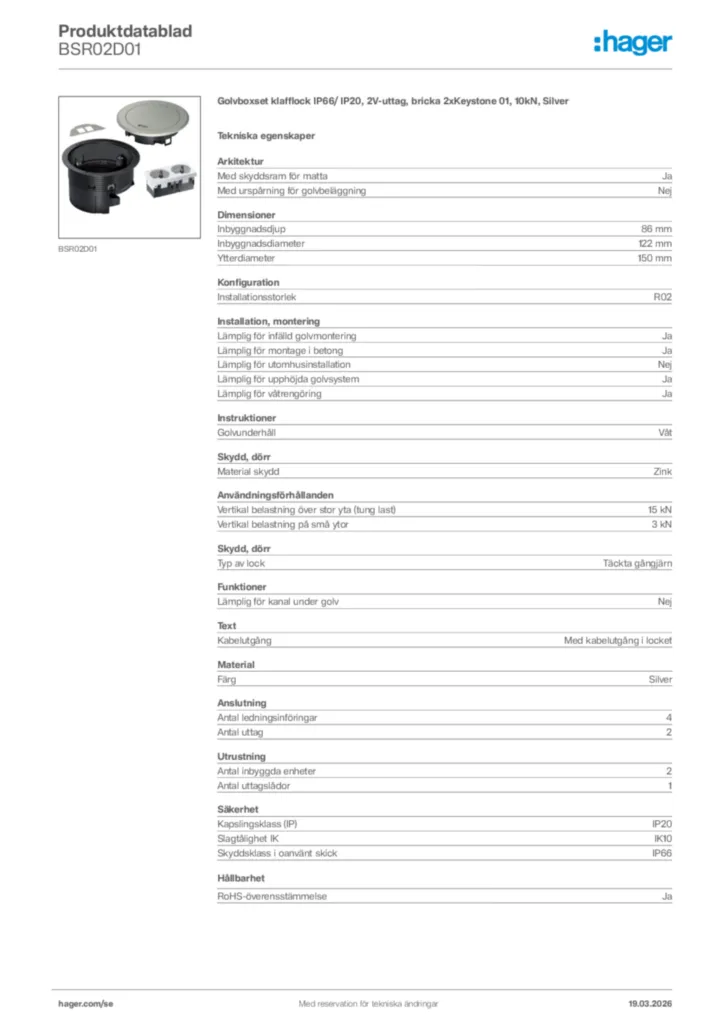

Hager Produktdatablad BSR02D01
