Disjuntor 1P+N 40A Curva D 6/10kA 1 Módulo NGT740

Name: NGT740
Brand: Hager
SKU: NGT7402
Price: 40.1 EUR

Preço

40,10 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

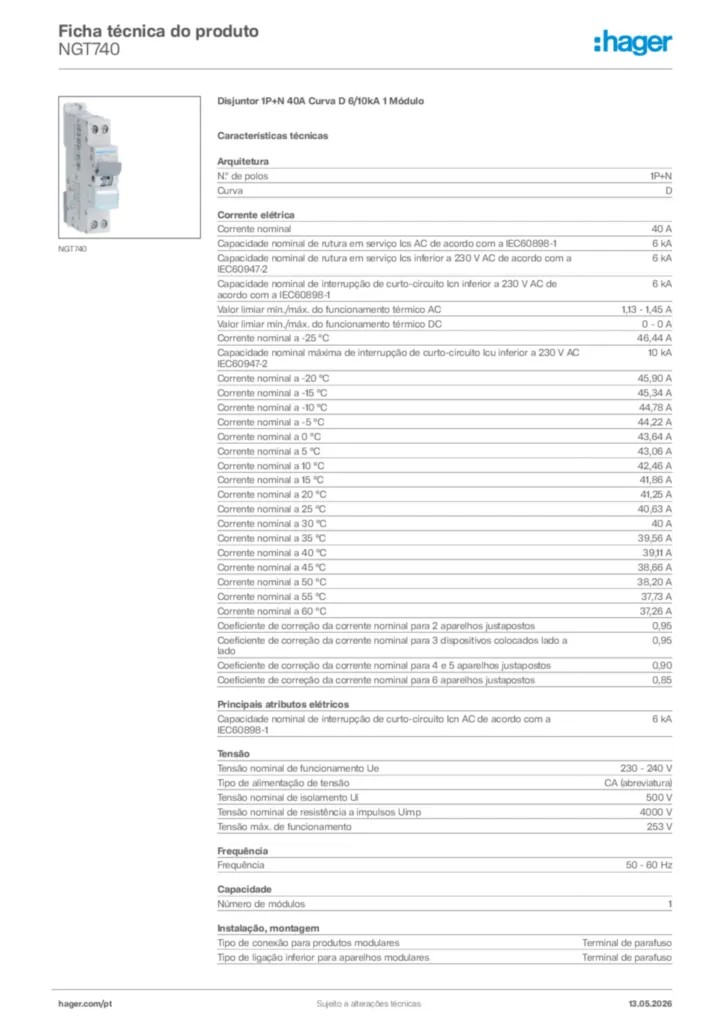

Descarregar ficha técnica

Complete seu sistema

Sob tensão da bobina 1 produtos disponíveis
Disparador de tensão 2 produtos disponíveis
Controlo remoto de religação automática dos auxiliares 1 produtos disponíveis
Actuação por subtensão e sobretensão 1 produtos disponíveis

3 produtos disponíveis

Características técnicas

Corrente nominal

40 A
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-2

6 kA
Capacidade nominal de interrupção de curto-circuito Icn inferior a 230 V AC de acordo com a IEC60898-1

6 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu AC IEC60947-2

10 kA
Corrente nominal a -15 °C

45,34 A
Corrente nominal a -10 °C

44,78 A
Corrente nominal a -5 °C

44,22 A
Corrente nominal a 0 °C

43,64 A
Corrente nominal a 5 °C

43,06 A
Corrente nominal a 10 °C

42,46 A
Corrente nominal a 15 °C

41,86 A
Corrente nominal a 20 °C

41,25 A
Corrente nominal a 25 °C

40,63 A
Corrente nominal a 30 °C

40 A
Corrente nominal a 35 °C

39,56 A
Corrente nominal a 40 °C

39,11 A
Corrente nominal a 45 °C

38,66 A
Corrente nominal a 50 °C

38,20 A
Corrente nominal a 55 °C

37,73 A
Corrente nominal a 60 °C

37,26 A

N.º de polos

1P+N
Curva

D

Número de módulos

1

Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-1

6 kA

Binário de aperto nominal

1,90 - 1,90 Nm
Tipo de ligação inferior para aparelhos modulares

Terminal de parafuso
Tipo de conexão para produtos modulares

Terminal de parafuso
Possibilidade de montagem a 360°

Sim

Tensão nominal de funcionamento Ue

230 - 240 V
Tipo de alimentação de tensão

CA (abreviatura)
Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

4000 V

Frequência

50 - 60 Hz

Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

0,75 - 16,0 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

0,75 - 10,0 mm²

Índice de proteção IP

IP20
Distância da grelha

60 mm

Grau de poluição de acordo com IEC60664/IEC60947-2

3
Classe de limitação da energia I²t

3
Tropicalização

Para todos os climas
Temperatura de funcionamento

-25 - 60 °C

Potência total dissipada em IN

8,30 W

Tipo de ligações

Terminal de parafuso
Alinhamento dos bornes superiores para aparelhos modulares

Bornes desalinhados
Alinhamento dos bornes inferiores para aparelhos modulares

Bornes desalinhados

Altura

84,70 mm
Largura

17,70 mm
Profundidade

70 mm

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim
