Disjuntor 1P+N 3A C 6/10KA 1M NFT703
EAN
3250614630668
Quantidade
12 Peças
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Produtos complementares:
Complete seu sistema
Acessórios opcionais
-
Sob tensão da bobina 1 produtos disponíveis -
Disparador de tensão 2 produtos disponíveis -
Controlo remoto de religação automática dos auxiliares 1 produtos disponíveis -
Libertação de baixa e sobretensão 1 produtos disponíveis -
Bloco de contacto auxiliar 2 produtos disponíveis -
Bloco diferencial tipo A-HI 2 produtos disponíveis
Complete seu sistema
-
MZ206
Bobina mínima tensão 230V AC 1M
54,36 € / Uni.*
-
MZ204
Bobina p/emissão corrente 12-48V CC 1M
55,48 € / Uni.* -
MZ203Bobina p/emissão corrente 230-415V AC 1M
55,48 € / Uni.*
-
MZ212
Bobina detecção de sobretensão 230V AC
63,20 € / Uni.*
-
MZ202
Contacto sinalização de defeito 1/2M
33,55 € / Uni.* -
MZ201Contactos auxiliares NA+NF 1/2M
33,55 € / Uni.*
-
BFH225F
Bloco dif. 1P+N 25A 300mA A HI c/born. des
183,93 € / Uni.* -
BDH225FBloco dif 1P+N 25A 30mA A HI c/born. des
203,03 € / Uni.*
-
BFC225FBloco dif. 1P+N 25A 300mA AC c/born. des
150,80 € / Uni.* -
BDC225FBloco dif. 1P+N 25A 30mA AC c/born. des
164,46 € / Uni.*
Características técnicas
Arquitetura
-
N.º de polos1P+N
-
CurvaC
Intensidade de corrente
-
Corrente nominal3 A
-
Capacidade nominal de rutura em serviço Ics AC de acordo com a IEC60898-16 kA
-
Capacidade nominal de interrupção de curto-circuito Icn inferior a 230 V AC de acordo com a IEC60898-16 kA
-
Valor limiar mín./máx. do funcionamento térmico AC1,13 - 1,45 A
-
Valor limiar mín./máx. do funcionamento térmico DC0 - 0 A
-
Corrente nominal a -25 °C3,71 A
-
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 230 V AC IEC60947-210 kA
-
Corrente nominal a -20 °C3,66 A
-
Corrente nominal a -15 °C3,60 A
-
Corrente nominal a -10 °C3,53 A
-
Corrente nominal a -5 °C3,47 A
-
Corrente nominal a 0 °C3,41 A
-
Corrente nominal a 5 °C3,34 A
-
Corrente nominal a 10 °C3,28 A
-
Corrente nominal a 15 °C3,21 A
-
Corrente nominal a 20 °C3,14 A
-
Corrente nominal a 25 °C3,07 A
-
Corrente nominal a 30 °C3 A
-
Corrente nominal a 35 °C2,94 A
-
Corrente nominal a 40 °C2,88 A
-
Corrente nominal a 45 °C2,82 A
-
Corrente nominal a 50 °C2,76 A
-
Corrente nominal a 55 °C2,70 A
-
Corrente nominal a 60 °C2,63 A
-
Coeficiente de correção da corrente nominal para 2 aparelhos justapostos0,95
-
Coeficiente de correção da corrente nominal para 3 dispositivos colocados lado a lado0,95
-
Coeficiente de correção da corrente nominal para 4 e 5 aparelhos justapostos0,90
-
Coeficiente de correção da corrente nominal para 6 aparelhos justapostos0,85
Principais atributos elétricos
-
Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-16 kA
Instalação / montagem
-
Tipo de conexão para produtos modularesTerminal de parafuso
-
Tipo de ligação inferior para aparelhos modularesTerminal de parafuso
-
Binário de aperto nominal1,90 - 1,90 Nm
Tensão
-
Tensão nominal de funcionamento Ue230 - 240 V
-
Tipo de alimentação de tensãoCA (abreviatura)
-
Tensão nominal de isolamento Ui500 V
-
Tensão nominal de resistência a impulsos Uimp4000 V
-
Tensão máx. de funcionamento253 V
Frequência
-
Frequência50 - 60 Hz
Capacidade
-
Número de módulos1
Potência
-
Potência total dissipada em IN2,30 W
Condições de utilização
-
Temperatura de funcionamento-25 - 60 °C
-
Altitude2000 m
Endurância
-
N.º de manobras elétricas em ciclos4000
-
N.º de manobras mecânicas20000
ìndice de proteção
-
Índice de proteção IPIP20
-
Distância da grelha60 mm
Conectividade
-
Tipo de ligaçõesTerminal de parafuso
-
Alinhamento dos bornes superiores para aparelhos modularesBornes desalinhados
-
Alinhamento dos bornes inferiores para aparelhos modularesBornes desalinhados
Dimensões
-
Altura84,70 mm
-
Largura17,70 mm
-
Profundidade70 mm
Valor ambiental
Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.
Certificações e documentos
Documentos
-
Imagem do produto
-

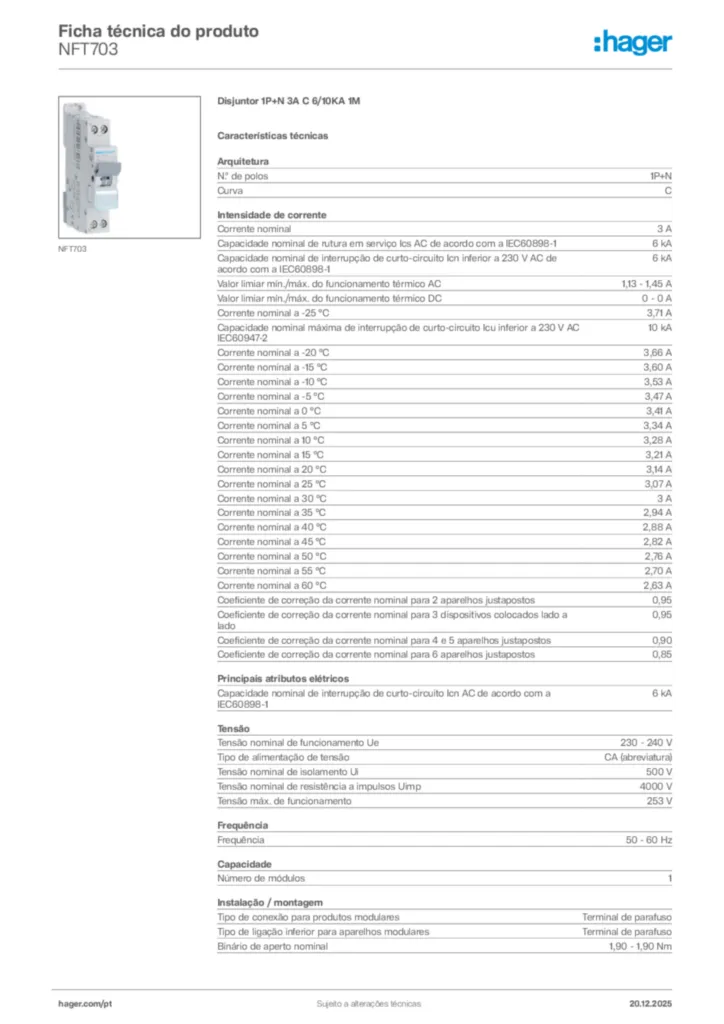

Product datasheet
