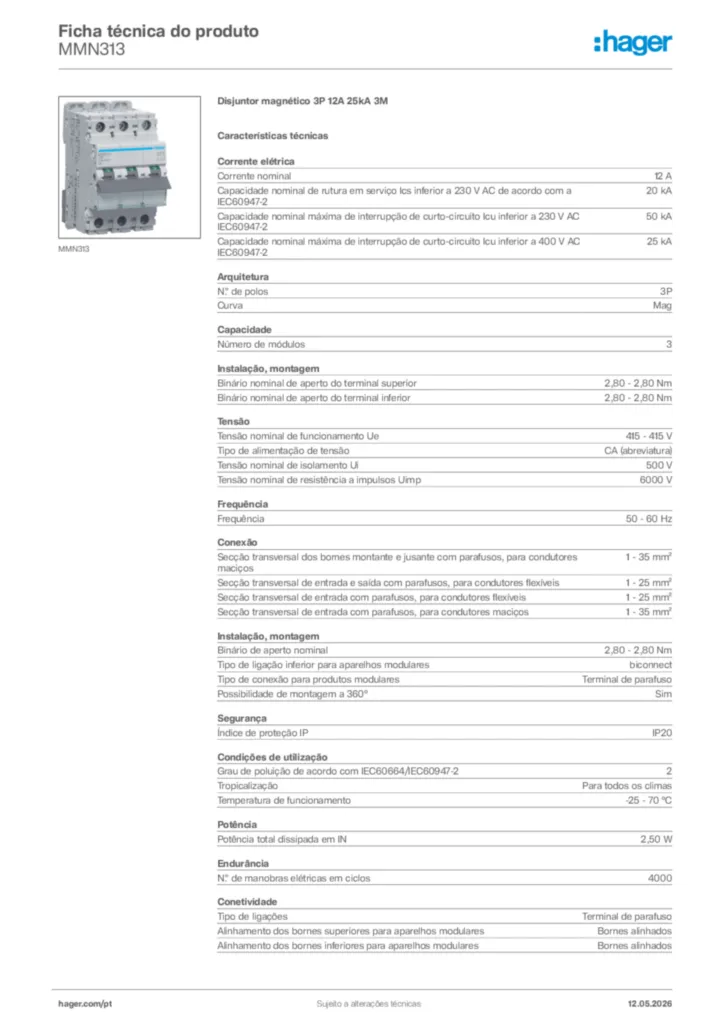

Disjuntor magnético 3P 12A 25kA 3M
MMN313
You have to log in with your myHager profile to see prices and to order.
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Infelizmente este producto encontra-se descontinuado. Para mais informações contacte o seu distribuidor ou envie um email para info@hager.pt
Características técnicas
-
Posição do neutro
Sem neutro
-
Número de polos protegidos
3
-
-
-
-
Tensão alternada estipulada de utilização
230 / 400 V
-
Tipo de tensão de alimentação
AC
-
Frequência de funcionamento
50/60 Hz
-
Tensão estipulada de isolamento
500 V
-
Tensão estipulada de resistência ao choque
6000 V
-
Intensidade nominal
12.5 A
-
Valor nível min/máx de funcionamento magnético em alternada
12 In
-
-
Poder de corte num polo em IT 400V ( EN 60947-2)
3 kA
-
Poder de corte de serviço conforme EC 947.2 50Hz
75 %
-
Pdc limite em c.a. 230V ( EN 60947-2)
25 kA
-
Pdc último em c.a. 240V (NF EN 60947-2)
25 kA
-
Pdc limite em c.a. 400V ( EN 60947-2)
25 kA
-
Pdc último em c.a. 415V (NF EN 60947-2)
25 kA
-
Pdc limite em c.a.440V ( EN 60947-2)
25 kA
-
Corrente estipulada a 30ºC
12.96 A
-
Corrente estipulada a 35ºC
12.48 A
-
Corrente estipulada a 40ºC
12 A
-
Corrente estipulada a 45ºC
11.52 A
-
Corrente estipulada a 50ºC
11.04 A
-
Corrente estipulada a 55ºC
10.57 A
-
Corrente estipulada a 60ºC
10.08 A
-
Corrente estipulada a 70ºC
9.12 A
-
Coeficiente de correcção da corrente nominal para 2 aparelhos justapostos
1
-
Coeficiente de correcção da corrente nominal para 3 aparelhos justapostos
0.95
-
Coeficiente de correcção da corrente nominal para 4 e 5 aparelhos justapostos
0.9
-
Coeficiente de correcção da corrente nominal para 6 aparelhos justapostos
0.85
-
Coeficiente de correcção do disparo magnético a 100Hz
1.1
-
Coeficiente de correcção do disparo magnético a 200Hz
1.2
-
Coeficiente de correcção do disparo magnético a 400Hz
1.5
-
Coeficiente de correcção do disparo magnético a 60Hz
1
-
Profundidade produto instalado
70 mm
-
Altura produto instalado
83 mm
-
Largura produto instalado
52.5 mm
-
Potência activa máxima dissipada por pólo de acordo com norma de produto
3.5 W
-
Potência total dissipada em IN
1.14 W
-
Potência dissipada por pólo
0.43 W
-
Nº de manobras eléctricas em ciclos
10000
-
Nº de manobras mecânicas
20000
-
Tipo de tranca alta para produtos modulares
não aplicável
-
Tipo de clip de fixação sobre calha DIN para aparelhos modulares
plástico
-
Elevada desmontagem para produtos modulares
Sim
-
Desmontabilidade inferior para aparelhos modulares
Sim
-
Adaptado para montagem encastrada
Sim
-
Secção de ligação dos bornes montante e juzante com parafusos, em cabo rígido
1 / 35 mm²
-
Secção de ligação dos bornes montante e juzante com parafusos, em cabo flexível
1 / 25 mm²
-
-
Directiva Europeia WEEE
em conformidade
-
Índice de protecção IP
IP20
-
Temperatura de funcionamento
-25…70 °C
-
Grau de poluição de acordo com a IEC 60664 / IEC 60947-2
2
-
Classe de limitação da energia I²t
3
-
-
Tropicalização
Todos o climas
-
Temperatura de armazenamento / transporte
-25…80 °C
*Dados sujeitos a erros ou modificações técnicas. Preços de venda ao público, sem IVA
