Disjuntor magnético 3P 1,60A 25kA 3M MMN302

Name: MMN302
Brand: Hager
SKU: MMN302
Price: 166.86 EUR

EAN

3250614440137

Quantidade

1 Uni.

Grupo

Preço

166,86 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

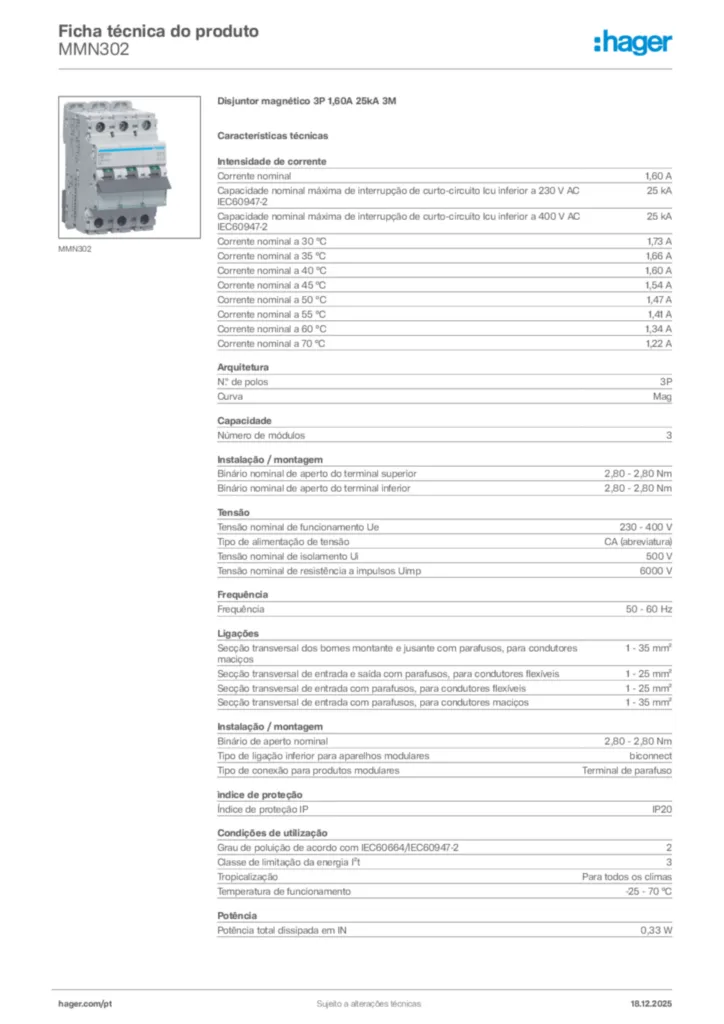

Descarregar ficha técnica

Complete seu sistema

Tampa de terminais 1 produtos disponíveis
Bloco diferencial tipo AC 7 produtos disponíveis
Bloco diferencial tipo A-HI 7 produtos disponíveis
Bloco diferencial tipo AC/A-SEL 3 produtos disponíveis
Bloco de contacto auxiliar 2 produtos disponíveis
Sob tensão da bobina 2 produtos disponíveis

Características técnicas

Corrente nominal

1,60 A
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 230 V AC IEC60947-2

25 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-2

25 kA
Corrente nominal a 30 °C

1,73 A
Corrente nominal a 35 °C

1,66 A
Corrente nominal a 40 °C

1,60 A
Corrente nominal a 45 °C

1,54 A
Corrente nominal a 50 °C

1,47 A
Corrente nominal a 55 °C

1,41 A
Corrente nominal a 60 °C

1,34 A
Corrente nominal a 70 °C

1,22 A

N.º de polos

3P
Curva

Mag

Número de módulos

3

Binário nominal de aperto do terminal superior

2,80 - 2,80 Nm
Binário nominal de aperto do terminal inferior

2,80 - 2,80 Nm
Binário de aperto nominal

2,80 - 2,80 Nm
Tipo de ligação inferior para aparelhos modulares

biconnect
Tipo de conexão para produtos modulares

Terminal de parafuso

Tensão nominal de funcionamento Ue

230 - 400 V
Tipo de alimentação de tensão

CA (abreviatura)
Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

6000 V

Frequência

50 - 60 Hz

Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1 - 35 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores flexíveis

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores maciços

1 - 35 mm²

Índice de proteção IP

IP20

Grau de poluição de acordo com IEC60664/IEC60947-2

2
Classe de limitação da energia I²t

3
Tropicalização

Para todos os climas
Temperatura de funcionamento

-25 - 70 °C

Potência total dissipada em IN

0,33 W

N.º de manobras elétricas em ciclos

10000
N.º de manobras mecânicas

20000

Tipo de ligações

Terminal de parafuso
Alinhamento dos bornes superiores para aparelhos modulares

Bornes alinhados
Alinhamento dos bornes inferiores para aparelhos modulares

Bornes alinhados

Altura

83 mm
Largura

52,50 mm
Profundidade

70 mm

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim
