Disjuntor magnético 3P 0,63A 25kA 3M MMN300
EAN
3250614440113
Quantidade
1 Uni.
Grupo
01
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Infelizmente este producto encontra-se descontinuado. Para mais informações contacte o seu distribuidor ou envie um email para info@hager.pt
Características técnicas
Arquitectura
-
Posição do neutroSem neutro
-
Número de polos protegidos3
-
Nº de pólos3 P
-
Tipo de pólos3 P
Funções
-
Com corte do neutroNão
Configuração
-
Nº de módulos3
Principais características eléctricas
-
Tensão alternada estipulada de utilização230 / 400 V
-
Tipo de tensão de alimentaçãoAC
-
Frequência de funcionamento50/60 Hz
Voltagem
-
Tensão estipulada de isolamento500 V
-
Tensão estipulada de resistência ao choque6000 V
Corrente eléctrica
-
Intensidade nominal0.63 A
-
Valor nível min/máx de funcionamento magnético em alternada12 In
-
etimicuiec60947225 kA
-
Poder de corte num polo em IT 400V ( EN 60947-2)3 kA
-
Poder de corte de serviço conforme EC 947.2 50Hz75 %
-
Pdc limite em c.a. 230V ( EN 60947-2)25 kA
-
Pdc último em c.a. 240V (NF EN 60947-2)25 kA
-
Pdc limite em c.a. 400V ( EN 60947-2)25 kA
-
Pdc último em c.a. 415V (NF EN 60947-2)25 kA
-
Pdc limite em c.a.440V ( EN 60947-2)25 kA
Corrente / temperatura
-
Corrente estipulada a 30ºC0.68 A
-
Corrente estipulada a 35ºC0.65 A
-
Corrente estipulada a 40ºC0.63 A
-
Corrente estipulada a 45ºC0.6 A
-
Corrente estipulada a 50ºC0.58 A
-
Corrente estipulada a 55ºC0.55 A
-
Corrente estipulada a 60ºC0.53 A
-
Corrente estipulada a 70ºC0.48 A
Coeficiente de correcção de corrente
-
Coeficiente de correcção da corrente nominal para 2 aparelhos justapostos1
-
Coeficiente de correcção da corrente nominal para 3 aparelhos justapostos0.95
-
Coeficiente de correcção da corrente nominal para 4 e 5 aparelhos justapostos0.9
-
Coeficiente de correcção da corrente nominal para 6 aparelhos justapostos0.85
-
Coeficiente de correcção do disparo magnético a 100Hz1.1
-
Coeficiente de correcção do disparo magnético a 200Hz1.2
-
Coeficiente de correcção do disparo magnético a 400Hz1.5
-
Coeficiente de correcção do disparo magnético a 60Hz1
Dimensões
-
Profundidade produto instalado70 mm
-
Altura produto instalado83 mm
-
Largura produto instalado52.5 mm
Frequência
-
etimfrequency50 a 60 Hz
Potência
-
Potência activa máxima dissipada por pólo de acordo com norma de produto3 W
-
Potência total dissipada em IN1.74 W
-
Potência dissipada por pólo0.59 W
Resistência
-
Nº de manobras eléctricas em ciclos10000
-
Nº de manobras mecânicas20000
Instalação, montagem
-
Tipo de tranca alta para produtos modularesnão aplicável
-
Tipo de clip de fixação sobre calha DIN para aparelhos modularesplástico
-
Elevada desmontagem para produtos modularesSim
-
Desmontabilidade inferior para aparelhos modularesSim
-
Adaptado para montagem encastradaSim
Ligação
-
Secção de ligação dos bornes montante e juzante com parafusos, em cabo rígido1 / 35 mm²
-
Secção de ligação dos bornes montante e juzante com parafusos, em cabo flexível1 / 25 mm²
Padrões
-
textoEN 60898-1
-
Directiva Europeia WEEEem conformidade
Segurança
-
Índice de protecção IPIP20
Condições de utilização
-
Temperatura de funcionamento-25…70 °C
-
Classe de limitação da energia I²t3
-
Altitude2000 m
-
Temperatura de armazenamento / transporte-25…80 °C
Documentos
-

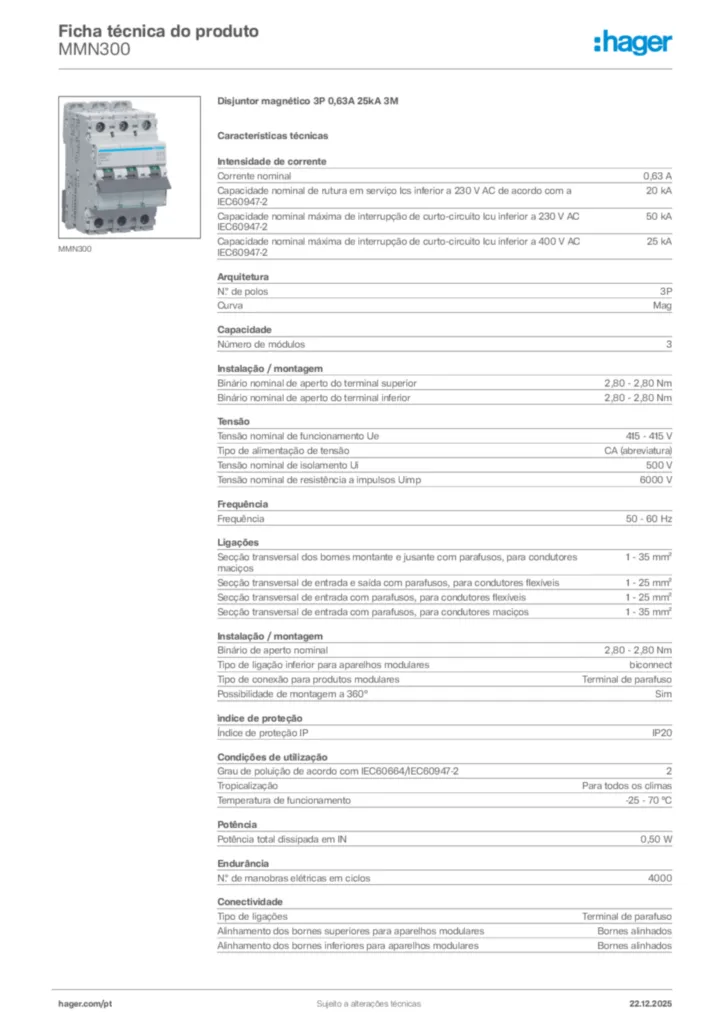

Imagem do produto
-
