Descontinuado
Disj. geral x250 3P3D 125A 40kA HNB125H
EAN
3250613347741
Quantidade
1 Uni.
Grupo
04
Preço
433,79 €
/ Uni.
*
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Este produto está descontinuado. Para saber a sua disponibilidade, prazo de entrega e preço, contacte o seu distribuidor.
Complete seu sistema
Acessórios opcionais
-
Disparador de tensão 5 produtos disponíveis -
Sob tensão da bobina 8 produtos disponíveis -
Bloco de contacto auxiliar 3 produtos disponíveis -
Bloqueio das funções de bloqueio 2 produtos disponíveis -
Operador de motor 2 produtos disponíveis -
Ver mais 11 outros produtos disponíveis
Complete seu sistema
-
HXA001H
Bob. p/emissão 24V DC x160/P630
61,11 € / Uni.* -
HXA002HBob. p/emissão 48V DC x160/P630
61,11 € / Uni.* -
HXA003HBob. p/emissão 110V AC x160/P630
61,11 € / Uni.* -
HXA004HBob. p/emissão 230V AC x160/P630
61,11 € / Uni.* -
HXA005HBob. p/emissão 400V AC x160/P630
61,11 € / Uni.*
-
HXA011H
Bob. mín. tensão 24V DC x160/P630
101,52 € / Uni.* -
HXA013HBob. mín. tensão 110V AC x160/P630
101,52 € / Uni.* -
HXA014HBob. mín. tensão 230V AC x160/P630
101,52 € / Uni.* -
HXA015HBob. mín. tensão 400V AC x160/P630
101,52 € / Uni.* -
HXA051HBob. mín. temp. 24V DC x160/P630
200,09 € / Uni.* -
HXA053HBob. mín. temp. 110V AC x160/P630
200,09 € / Uni.* -
HXA054HBob. mín. temp. 230V AC x160/P630
200,09 € / Uni.* -
HXA055HBob. mín. temp. 400V AC x160/P630
200,09 € / Uni.*
-
HXA021H
Cont. auxiliar 1NA/NF x160/P630
33,76 € / Uni.* -
HXA024HCont. alarme 1NA/NF x160/P630
33,76 € / Uni.* -
HXA025HCont. auxiliar baixo nível x160/P630
40,51 € / Uni.*
-
HXA039H
Bloqueio de punho p/ cadeado h3+
11,50 € / Uni.* -
HXB065HEncrav. mecânico por cabo x250
160,03 € / Uni.*
-
HXB040H
Motoriz. 24V DC x250
539,41 € / Uni.* -
HXB042HMotoriz. 230-240V AC x250
539,41 € / Uni.*
-
HXB068HEncrav. elec. motoriz. 250A
38,39 € / Uni.* -
HXB069HEncrav. elec. motoriz. 250-1000A
38,39 € / Uni.*
-
HYA035HJogo 3 pares condutores p/aux. 0,75mm2
4,44 € / Uni.*
-
HYB010HProlong. direitos 3P/4P P250
28,84 € / Uni.* -
HYB011HProlong. inclinados 3P P250
25,96 € / Uni.* -
HYB031HProlong. post. 3P P250
40,41 € / Uni.*
-
HYB019HJogo 3 separad. de fases longos x160
12,51 € / Uni.*
-
HYB021HCobre bornes direitos 3P x250
23,00 € / Uni.* -
HYB023HCobre bornes inclinados 3P x250
23,00 € / Uni.* -
HYB025HCobre bornes post. 3P x250
19,99 € / Uni.* -
HYB027HCobre bornes p/ligad. 3P x250
19,99 € / Uni.*

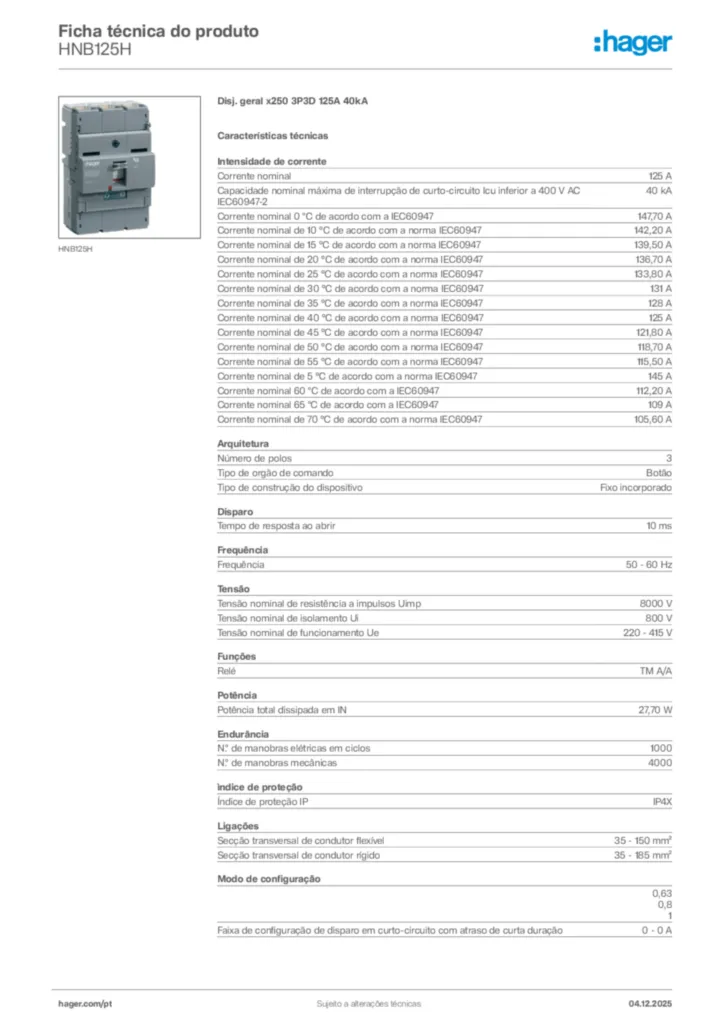

Características técnicas
Intensidade de corrente
-
Corrente nominal125 A
-
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-240 kA
-
Corrente nominal 0 ºC de acordo com a IEC60947147,70 A
-
Corrente nominal de 10 °C de acordo com a norma IEC60947142,20 A
-
Corrente nominal de 15 °C de acordo com a norma IEC60947139,50 A
-
Corrente nominal de 20 °C de acordo com a norma IEC60947136,70 A
-
Corrente nominal de 25 °C de acordo com a norma IEC60947133,80 A
-
Corrente nominal de 30 °C de acordo com a norma IEC60947131 A
-
Corrente nominal de 35 °C de acordo com a norma IEC60947128 A
-
Corrente nominal de 40 °C de acordo com a norma IEC60947125 A
-
Corrente nominal de 45 °C de acordo com a norma IEC60947121,80 A
-
Corrente nominal de 50 °C de acordo com a norma IEC60947118,70 A
-
Corrente nominal de 55 °C de acordo com a norma IEC60947115,50 A
-
Corrente nominal de 5 °C de acordo com a norma IEC60947145 A
-
Corrente nominal 60 ºC de acordo com a IEC60947112,20 A
-
Corrente nominal 65 ºC de acordo com a IEC60947109 A
-
Corrente nominal de 70 °C de acordo com a norma IEC60947105,60 A
Arquitetura
-
Número de polos3
-
Tipo de orgão de comandoBotão
-
Tipo de construção do dispositivoFixo incorporado
Disparo
-
Tempo de resposta ao abrir10 ms
Frequência
-
Frequência50 - 60 Hz
Tensão
-
Tensão nominal de resistência a impulsos Uimp8000 V
-
Tensão nominal de isolamento Ui800 V
-
Tensão nominal de funcionamento Ue220 - 415 V
Funções
-
ReléTM A/A
Potência
-
Potência total dissipada em IN27,70 W
Endurância
-
N.º de manobras elétricas em ciclos1000
-
N.º de manobras mecânicas4000
ìndice de proteção
-
Índice de proteção IPIP4X
Ligações
-
Secção transversal de condutor flexível35 - 150 mm²
-
Secção transversal de condutor rígido35 - 185 mm²
-
AT_ThermalProtectionKnobSetting0,63, 0,8, 1
Modo de configuração
-
Faixa de configuração de disparo em curto-circuito com atraso de curta duração0 - 0 A
Compatibilidade
-
Adequado para calha DINNão
Instalação / montagem
-
Posição de montagem/ligaçãoFrente
-
Binário de aperto nominal12 - 12 Nm
Principais atributos elétricos
-
Tempo de disparo da proteção magnética0 - 0 ms
