Disjuntor 1P 10A C 50kA 1,5M HMX110

Name: HMX110
Brand: Hager
SKU: HMX110

EAN

3250613231811

Quantidade

1 Uni.

Grupo

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

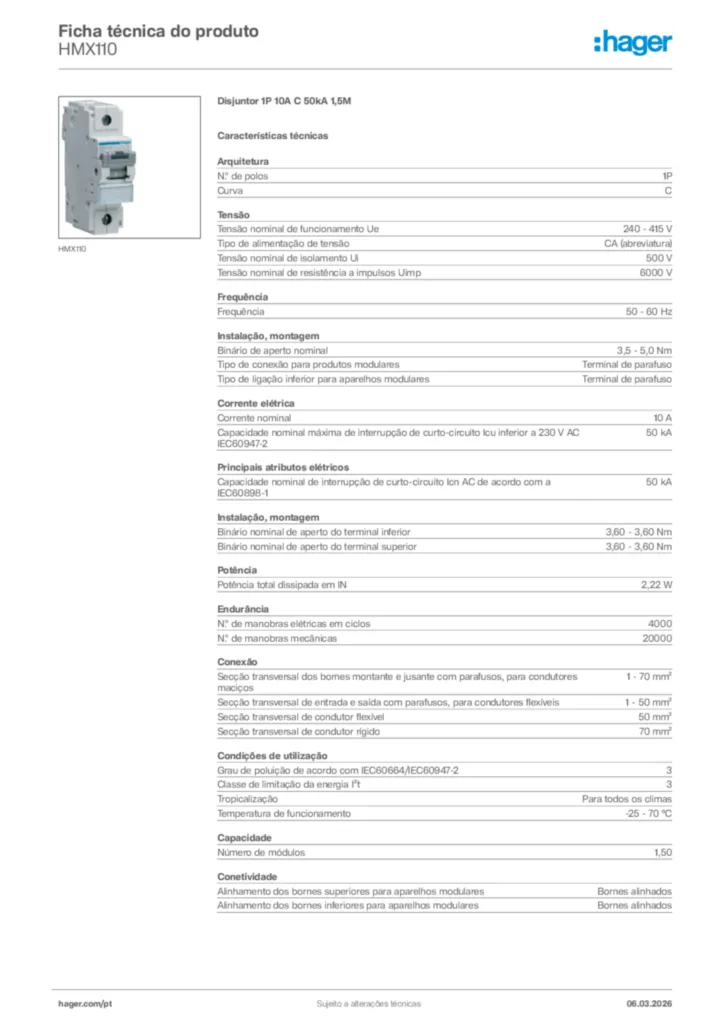

Descarregar ficha técnica

Complete seu sistema

Acessórios opcionais

Adaptador de calha DIN 1 produtos disponíveis
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis
Bloco de contacto auxiliar 2 produtos disponíveis
Disparador de tensão 2 produtos disponíveis
Sob tensão da bobina 2 produtos disponíveis
Ver mais 3 outros produtos disponíveis

Características técnicas

N.º de polos

1P
Curva

C

Tensão nominal de funcionamento Ue

240 - 415 V
Tipo de alimentação de tensão

CA (abreviatura)
Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

6000 V

Frequência

50 - 60 Hz

Binário de aperto nominal

3,5 - 5,0 Nm
Tipo de conexão para produtos modulares

Terminal de parafuso
Tipo de ligação inferior para aparelhos modulares

Terminal de parafuso

Corrente nominal

10 A
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 230 V AC IEC60947-2

50 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-2

50 kA

Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-1

50 kA
Binário nominal de aperto do terminal inferior

3,60 - 3,60 Nm
Binário nominal de aperto do terminal superior

3,60 - 3,60 Nm

Potência total dissipada em IN

2,22 W

N.º de manobras elétricas em ciclos

4000
N.º de manobras mecânicas

20000

Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1 - 70 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1 - 50 mm²

Grau de poluição de acordo com IEC60664/IEC60947-2

3
Classe de limitação da energia I²t

3
Tropicalização

Para todos os climas

Número de módulos

1,50

Alinhamento dos bornes superiores para aparelhos modulares

Bornes alinhados
Alinhamento dos bornes inferiores para aparelhos modulares

Bornes alinhados

Altura

90 mm
Largura

27 mm
Profundidade

70 mm
