Disjuntores de caixa moldada

Disjuntor PW1600 LI 4P-4D 800A 50kA HMQ801FR

Name: HMQ801FR
Brand: Hager
SKU: HMQ801FR86
Price: 3016.52 EUR

EAN

3250613251185

Quantidade

1 Uni.

Grupo

Preço

3 016,52 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

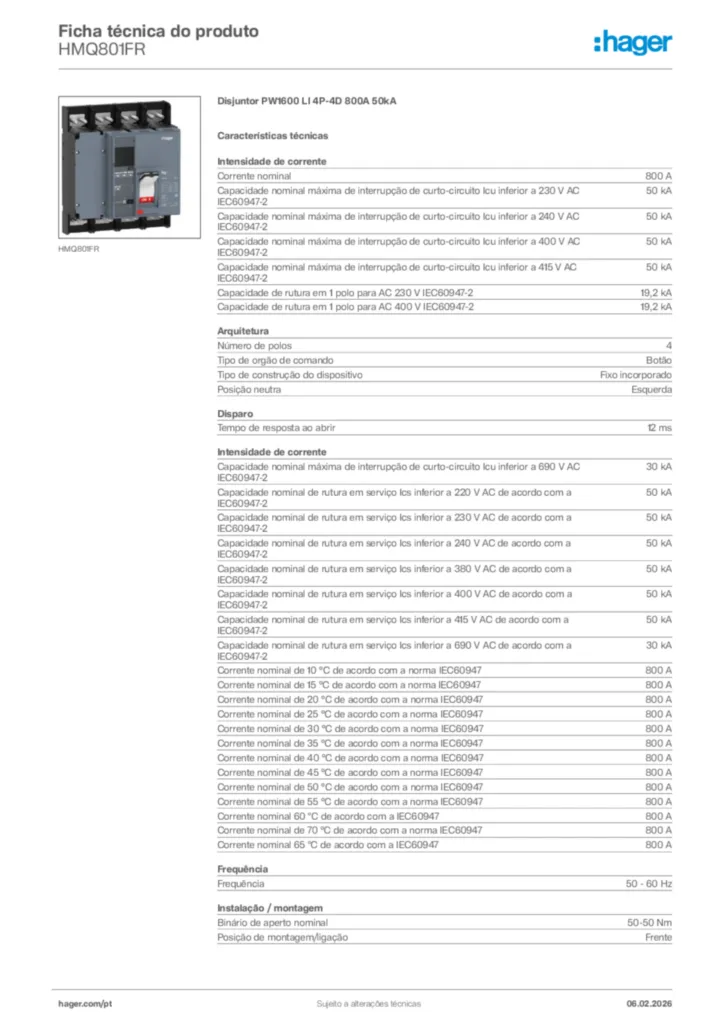

Descarregar ficha técnica

Complete seu sistema

Disparador de tensão 5 produtos disponíveis
Acessórios elétricos para componentes de baixa tensão 3 produtos disponíveis
Tampa de terminais 1 produtos disponíveis
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis
Posição do interruptor dos auxiliares 1 produtos disponíveis
Bloco de contacto auxiliar 2 produtos disponíveis

Características técnicas

Corrente nominal

800 A
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 230 V AC IEC60947-2

50 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 240 V AC IEC60947-2

50 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-2

50 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 415 V AC IEC60947-2

50 kA
Capacidade de rutura em 1 polo para AC 230 V IEC60947-2

19,2 kA
Capacidade de rutura em 1 polo para AC 400 V IEC60947-2

19,2 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 690 V AC IEC60947-2

30 kA
Capacidade nominal de rutura em serviço Ics inferior a 220 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 240 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 380 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 400 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 415 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 690 V AC de acordo com a IEC60947-2

30 kA
Corrente nominal de 10 °C de acordo com a norma IEC60947

800 A
Corrente nominal de 15 °C de acordo com a norma IEC60947

800 A
Corrente nominal de 20 °C de acordo com a norma IEC60947

800 A
Corrente nominal de 25 °C de acordo com a norma IEC60947

800 A
Corrente nominal de 30 °C de acordo com a norma IEC60947

800 A
Corrente nominal de 35 °C de acordo com a norma IEC60947

800 A
Corrente nominal de 40 °C de acordo com a norma IEC60947

800 A
Corrente nominal de 45 °C de acordo com a norma IEC60947

800 A
Corrente nominal de 50 °C de acordo com a norma IEC60947

800 A
Corrente nominal de 55 °C de acordo com a norma IEC60947

800 A
Corrente nominal 60 ºC de acordo com a IEC60947

800 A
Corrente nominal de 70 °C de acordo com a norma IEC60947

800 A
Corrente nominal 65 ºC de acordo com a IEC60947

800 A

Número de polos

4
Tipo de orgão de comando

Botão
Tipo de construção do dispositivo

Fixo incorporado
Posição neutra

Esquerda

Tempo de resposta ao abrir

12 ms

Frequência

50 - 60 Hz

Binário de aperto nominal

50-50 Nm
Posição de montagem/ligação

Frente

Tensão nominal de resistência a impulsos Uimp

8 kV
Tensão nominal de isolamento Ui

1000 V
Tensão nominal de funcionamento Ue

220 - 690 V

Relé

Sentinel LI

Potência total dissipada em IN

23,6 W
Potência dissipada por polo

4,6 W

N.º de manobras elétricas em ciclos

4000
N.º de manobras mecânicas

20000

Número de contactos auxiliares como contacto de comutação

0
Número de contactos auxiliares como contacto normalmente fechado

0
Número de contactos auxiliares como contacto normalmente aberto

0

Índice de proteção IP

IP20

Temperatura de funcionamento

-25 - 70 °C
Grau de poluição de acordo com IEC60664/IEC60947-2

3

Bloqueável

Sim

Material do cabo

Cobre, Alumínio

Altura

330 mm
Largura

280 mm
Profundidade

198 mm

Comando motorizado integrado

Não

Adequado para calha DIN

Não
Compatível com Dispositivo Diferencial Bloco Diferencial

Não

Posição da fonte de alimentação

Bidirecional

Tipo de ligações

Ligação por parafuso

Proteção contra sobrecarga de longa duração (ltd): atraso (tr)

0,5 s, 1 s, 2 s, 4 s, 5 s, 8 s, 10 s, 15 s, 20 s, 25 s
Proteção instantânea (li): coeficiente de ajuste do mostrador

1,5, 2, 3, 4, 6, 8, 10, 12, 15

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim
