EAN

3250613251031

Quantidade

1 Uni.

Grupo

Disjuntores de caixa moldada

Disjuntor PW1600 LI 3P-3D 630A 50kA HMQ630FR

Name: HMQ630FR
Brand: Hager
SKU: HMQ630FR86
Price: 2407.31 EUR

Preço

2 407,31 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

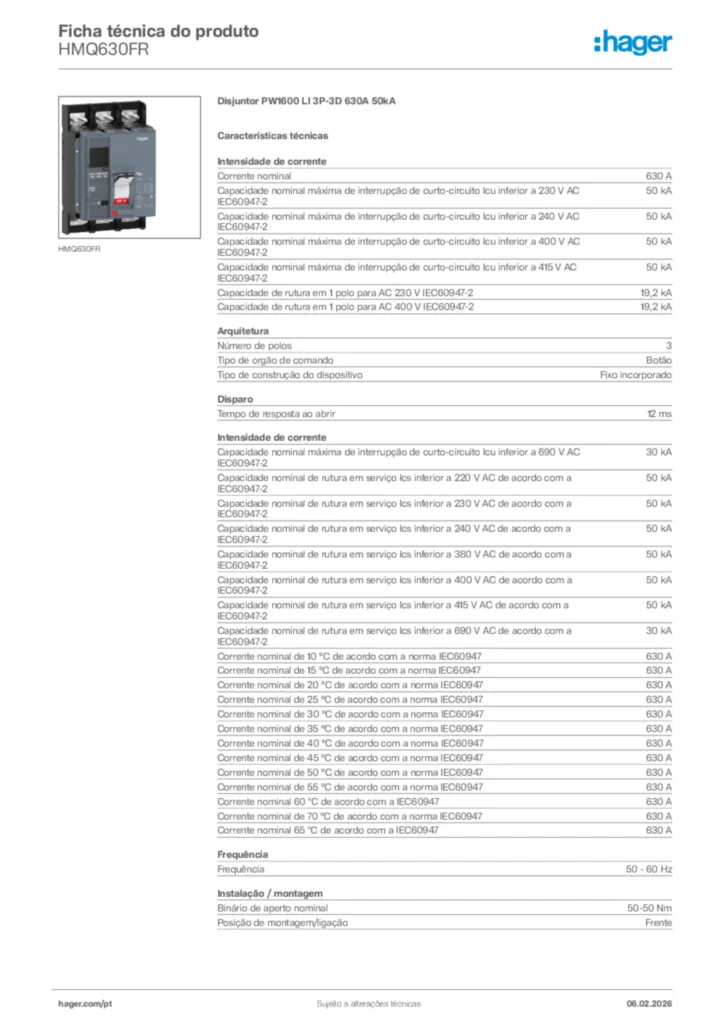

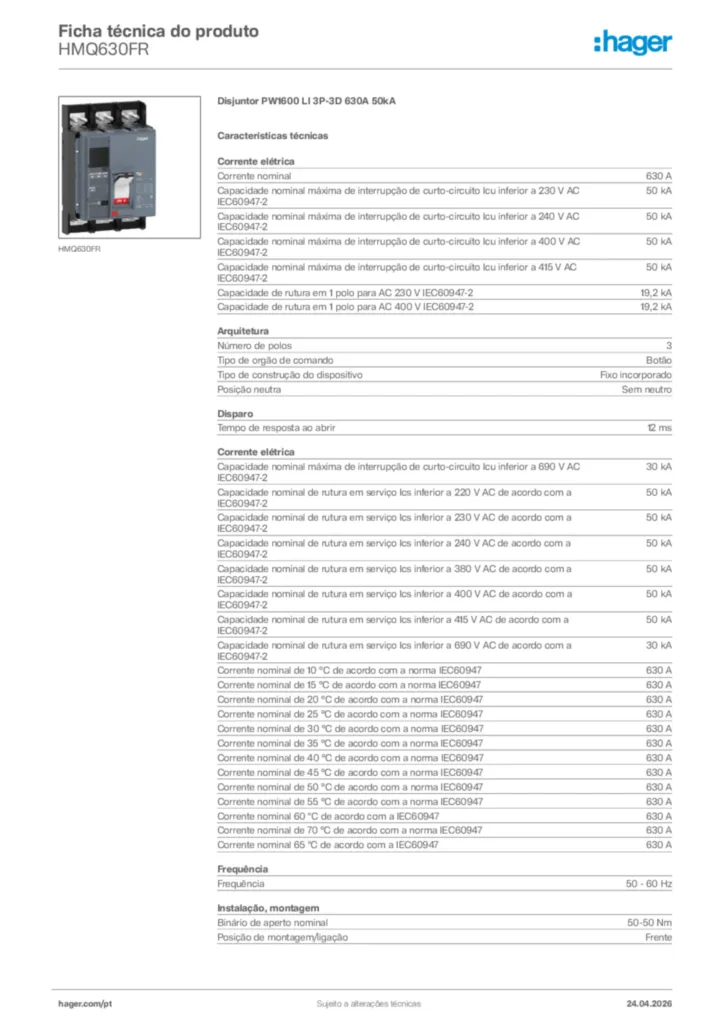

Descarregar ficha técnica

Complete seu sistema

Sob tensão da bobina 5 produtos disponíveis
Acessórios elétricos para componentes de baixa tensão 3 produtos disponíveis
Tampa de terminais 1 produtos disponíveis
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis
Posição do interruptor dos auxiliares 1 produtos disponíveis
Bloco de contacto auxiliar 2 produtos disponíveis

Características técnicas

Corrente nominal IN

630 A
Pdc limite em c.a. 230V (EN 60947-2)

50 kA
Pdc limite em c.a. 240V (EN 60947-2)

50 kA
Pdc limite em c.a. 400V (EN 60947-2)

50 kA
Pdc limite em c.a. 415V (EN 60947-2)

50 kA
Poder de corte num 1 polo em AC 230V (IEC EN 60947-2)

19,2 kA
Poder de corte num 1 polo em AC 400V (IEC EN 60947-2)

19,2 kA
Pdc limite em c.a. 690V (EN 60947-2)

30 kA
Capacidade nominal de quebra de serviço ICS abaixo de 220 V AC de acordo com a norma IEC 60947-2

50 kA
Capacidade nominal de rutura em serviço (Ics) abaixo de 230 V CA, de acordo com a norma IEC 60947-2

50 kA
Capacidade nominal de rutura em serviço (Ics) abaixo de 240 V CA, de acordo com a norma IEC 60947-2

50 kA
Capacidade nominal de quebra de serviço ICS abaixo de 380 V AC de acordo com a norma IEC 60947-2

50 kA
Capacidade nominal de quebra de serviço ICS abaixo de 400 V AC de acordo com a norma IEC 60947-2

50 kA
Capacidade nominal de quebra de serviço ICS abaixo de 415 V AC de acordo com a norma IEC 60947-2

50 kA
Capacidade nominal de quebra de serviço ICS abaixo de 690 V AC de acordo com a norma IEC 60947-2

30 kA
Corrente nominal a 10°C de acordo com IEC 60947

630 A
Corrente nominal a 15°C de acordo com IEC 60947

630 A
Corrente nominal a 20°C de acordo com IEC 60947

630 A
Corrente nominal a 25°C de acordo com IEC 60947

630 A
Corrente nominal a 30°C de acordo com IEC 60947

630 A
Corrente nominal a 35 ºC de acordo com a norma IEC 60947

630 A
Corrente nominal a 40 ºC de acordo com a norma IEC 60947

630 A
Corrente nominal a 45°C de acordo com IEC 60947

630 A
Corrente nominal a 50°C de acordo com IEC 60947

630 A
Corrente nominal a 55°C de acordo com IEC 60947

630 A
Corrente nominal a 60 ºC de acordo com a norma IEC 60947

630 A
Corrente nominal a 70°C de acordo com IEC 60947

630 A
Corrente nominal a 65°C de acordo com IEC 60947

630 A

Número de polos

3
Tipo de orgão de comando

Botão
Tipo de construção do dispositivo

Fixo incorporado
Posição neutra

Sem neutro

Tempo de resposta ao abrir

12 ms

Frequência

50 - 60 Hz

Binário de aperto nominal

50-50 Nm
Posição de montagem/ligação

Frente

Tensão nominal de resistência a impulsos Uimp

8 kV
Tensão nominal de isolamento Ui

1000 V
Tensão nominal de funcionamento Ue

220 - 690 V

Unidade de disparo

Sentinel LI

Perda de potência na entrada IN

13,4 W
Potência dissipada por polo

1,8 W

N.º de manobras elétricas em ciclos

4000
N.º de manobras mecânicas

20000

Número de contactos auxiliares como contacto de comutação

0
Número de contactos auxiliares como contacto normalmente fechado

0
Número de contactos auxiliares como contacto normalmente aberto

0

Classe de proteção de entrada (IP)

IP20

Temperatura de funcionamento

-25 - 70 °C
Grau de poluição de acordo com a IEC 60664 / IEC 60947-2

3

Tipo de conector/ficha

Terminal

Bloqueável

Sim

Material do cabo

Cobre, Alumínio

Altura

330 mm
Largura

210 mm
Profundidade

198 mm

Comando motorizado integrado

Não

Adequado para calha DIN

Não
Compatível com Dispositivo Diferencial Bloco Diferencial

Não
Adequado para caixa de distribuição

Sim

Posição da fonte de alimentação

Bidirecional

Tipo de ligação

Ligação por parafuso

Proteção contra sobrecarga de longa duração (ltd): atraso (tr)

0,5 s, 1 s, 2 s, 4 s, 5 s, 8 s, 10 s, 15 s, 20 s, 25 s
Proteção instantânea (li): coeficiente de ajuste do mostrador

1,5, 2, 3, 4, 6, 8, 10, 12, 15

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Em conformidade com a diretiva RoHS Sim
