Disjuntor 1P 125A B 15kA 1,5M HMB199

Name: HMB199
Brand: Hager
SKU: HMB199
Price: 170.54 EUR

EAN

3250613230036

Quantidade

1 Uni.

Grupo

Preço

170,54 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

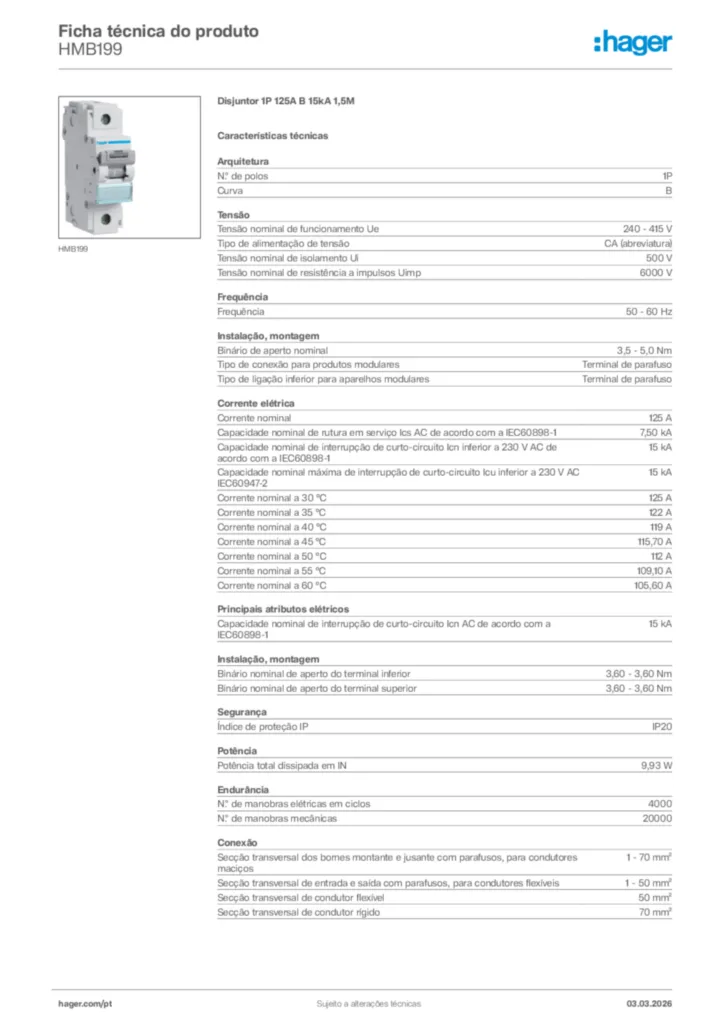

Descarregar ficha técnica

Complete seu sistema

Bloqueio das funções de bloqueio 1 produtos disponíveis
Funções de separação de fases 1 produtos disponíveis
Tampa de terminais 1 produtos disponíveis
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis
Sob tensão da bobina 2 produtos disponíveis
Disparador de tensão 2 produtos disponíveis

Características técnicas

N.º de polos

1P
Curva

B

Tensão nominal de funcionamento Ue

240 - 415 V
Tipo de alimentação de tensão

CA (abreviatura)
Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

6000 V

Frequência

50 - 60 Hz

Corrente nominal

125 A
Capacidade nominal de rutura em serviço Ics AC de acordo com a IEC60898-1

7,50 kA
Capacidade nominal de interrupção de curto-circuito Icn inferior a 230 V AC de acordo com a IEC60898-1

15 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 230 V AC IEC60947-2

15 kA
Corrente nominal a 30 °C

125 A
Corrente nominal a 35 °C

122 A
Corrente nominal a 40 °C

119 A
Corrente nominal a 45 °C

115,70 A
Corrente nominal a 50 °C

112 A
Corrente nominal a 55 °C

109,10 A
Corrente nominal a 60 °C

105,60 A

Binário de aperto nominal

3,5 - 5,0 Nm
Tipo de conexão para produtos modulares

Terminal de parafuso
Tipo de ligação inferior para aparelhos modulares

Terminal de parafuso
Binário nominal de aperto do terminal inferior

3,60 - 3,60 Nm
Binário nominal de aperto do terminal superior

3,60 - 3,60 Nm

Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-1

15 kA

Índice de proteção IP

IP20

Potência total dissipada em IN

9,93 W

N.º de manobras elétricas em ciclos

4000
N.º de manobras mecânicas

20000

Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1 - 70 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1 - 50 mm²
Secção transversal de condutor flexível

50 mm²
Secção transversal de condutor rígido

70 mm²

Grau de poluição de acordo com IEC60664/IEC60947-2

3
Tropicalização

Para todos os climas
Temperatura de funcionamento

-25 - 70 °C

Número de módulos

1,50

Alinhamento dos bornes superiores para aparelhos modulares

Bornes alinhados
Alinhamento dos bornes inferiores para aparelhos modulares

Bornes alinhados

Altura

90 mm
Largura

27 mm
Profundidade

70 mm

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim

REACh - livre de SVHC Sim
