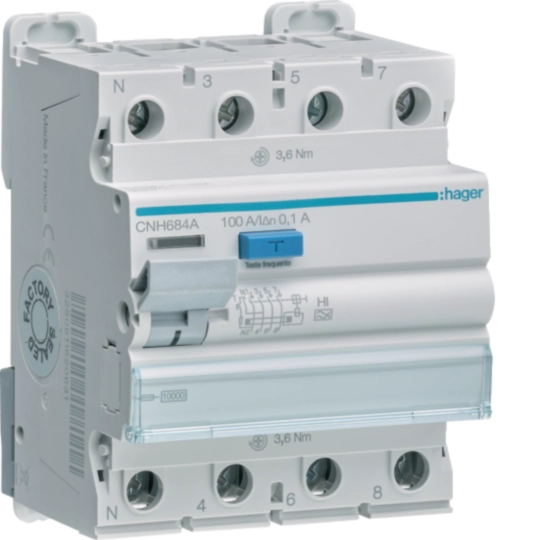

Inter. dif. 3P+N 100A sel 100mA A HI SEL 4M CNH684A

Name: CNH684A
Brand: Hager
SKU: CNH684A

EAN

3250611621898

Quantidade

1 Uni.

Acessórios
Características técnicas
Valor ambiental
Documentos

Descarregar ficha técnica

Complete seu sistema

Bloqueio das funções de bloqueio 1 produtos disponíveis
Funções de separação de fases 1 produtos disponíveis
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis
Sob tensão da bobina 1 produtos disponíveis
Disparador de tensão 2 produtos disponíveis
Libertação de baixa e sobretensão 1 produtos disponíveis

Características técnicas

N.º de polos

3P+N

Corrente nominal

100 A
Corrente de funcionamento residual nominal ldn

100 mA
Capacidade de rutura e de abertura Idm

1,25 kA
Corrente nominal de curto-circuito condicional Inc de acordo com a EN61008-1

10 kA
Corrente nominal a -25 °C

100 A
Corrente nominal a -20 °C

100 A
Corrente nominal a -15 °C

100 A
Corrente nominal a -10 °C

100 A
Corrente nominal a -5 °C

100 A
Corrente nominal a 0 °C

100 A
Corrente nominal a 5 °C

100 A
Corrente nominal a 10 °C

100 A
Corrente nominal a 15 °C

100 A
Corrente nominal a 20 °C

100 A
Corrente nominal a 25 °C

100 A
Corrente nominal a 30 °C

100 A
Corrente nominal a 35 °C

100 A
Corrente nominal a 40 °C

100 A
Corrente nominal a 45 °C

100 A
Corrente nominal a 50 °C

100 A
Corrente nominal a 55 °C

100 A
Corrente nominal a 60 °C

100 A
Corrente nominal a 65 °C

95 A
Corrente nominal a 70 °C

90 A

Binário nominal de aperto do terminal superior

3,60 - 3,60 Nm
Binário nominal de aperto do terminal inferior

3,60 - 3,60 Nm
Tipo de conexão para produtos modulares

Terminal de parafuso
Tipo de ligação inferior para aparelhos modulares

biconnect

Tensão nominal de funcionamento Ue

230 - 400 V
Tipo de alimentação de tensão

CA (abreviatura)
Tensão nominal de isolamento Ui

500 V
Valor da rigidez dielétrica da frequência de potência

2 kV
Tensão nominal de resistência a impulsos Uimp

4000 V
Tensão nominal de resistência a impulsos Uimp IEC60947-3

6000 V
Tensão máx. de funcionamento

440 V

Frequência

50 - 50 Hz

Número de módulos

4

Adequado para calha DIN

Sim

Tipo de corrente residual

A HI SEL
Índice de proteção IP

IP20

Secção transversal de saída com parafusos, para condutores maciços

1 - 50 mm²
Secção transversal de saída com parafusos, para condutores flexíveis

1 - 35 mm²

Potência total dissipada em IN

21,48 W

Altitude

2000 m
Temperatura de funcionamento

-25 - 60 °C

N.º de manobras elétricas em ciclos

10000
N.º de manobras mecânicas

20000

Tipo de ligações

Terminal de parafuso
Alinhamento dos bornes superiores para aparelhos modulares

Bornes alinhados
Alinhamento dos bornes inferiores para aparelhos modulares

Bornes alinhados

Altura

85 mm
Largura

72 mm
Profundidade

70 mm
